多规格气动制动执行机构集成设计方案

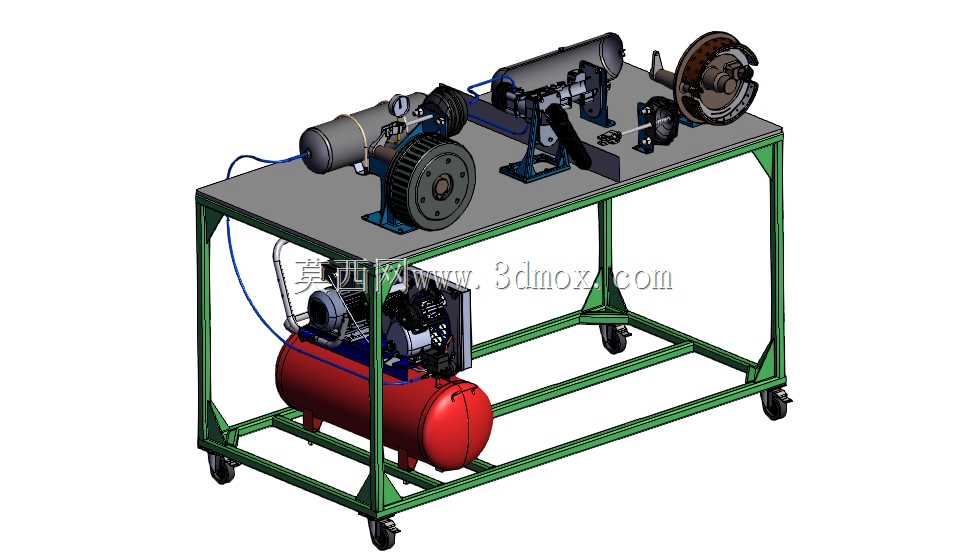

　　这套气动制动集成结构，主要面向工业传动系统的减速、驻车制动场景，覆盖输送线重载辊轴、中小型设备主轴、工装夹具转台等需要可控制动力输出的工位，相比液压制动方案，它不需要配套液压站与油路布设，响应速度更快，介质清洁无泄漏风险，适配食品加工、电子装配、轻工包装等对生产环境洁净度有要求的产线场景。整套结构将多种规格的气动制动单元整合在同一安装台架上，不同制动单元对应不同的扭矩输出区间，从微型轻载的盘式制动到中重载的鼓式制动均有覆盖，气路采用并联式布局，每一路制动单元都配置独立的气路接口与调节余量，可单独接入控制回路实现单路制动触发，也可通过总阀实现多单元同步制动，适配不同负载等级的制动需求。设计过程中优先考虑安装适配性，

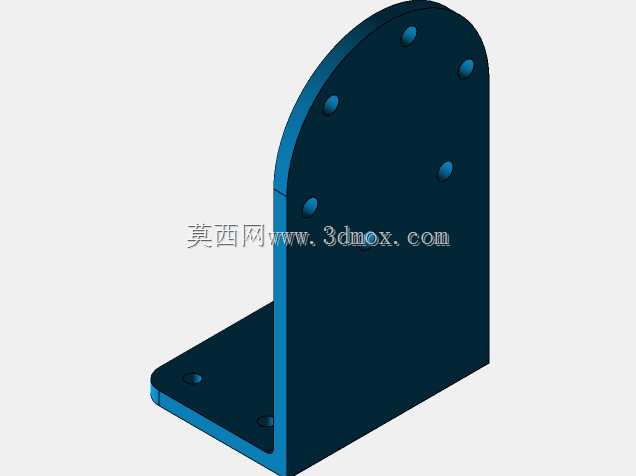

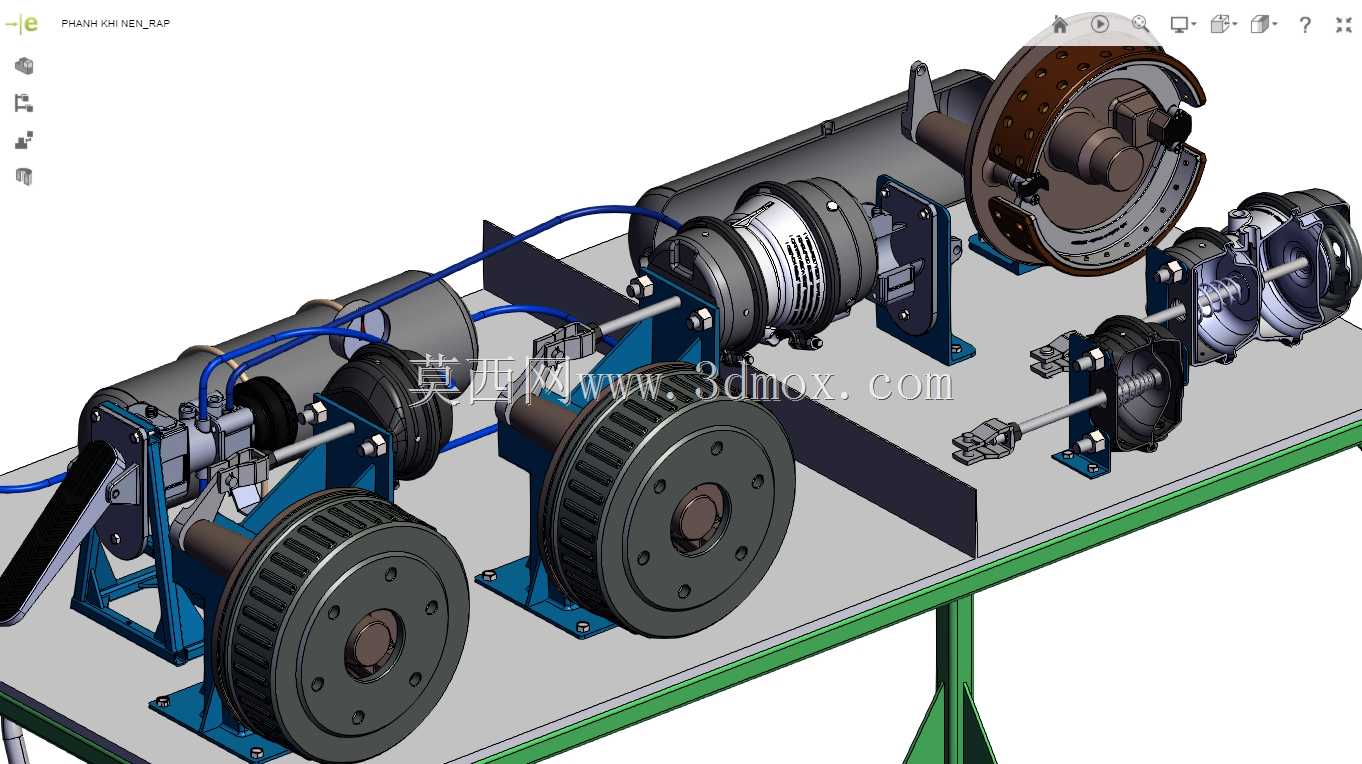

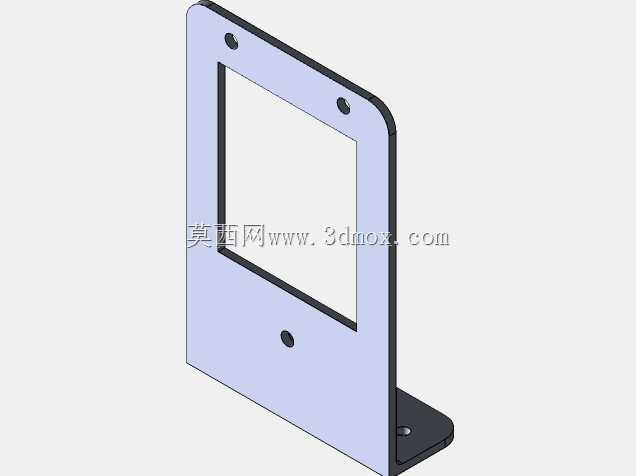

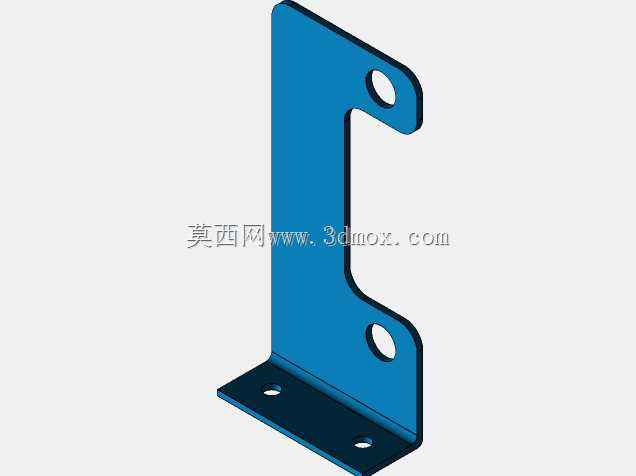

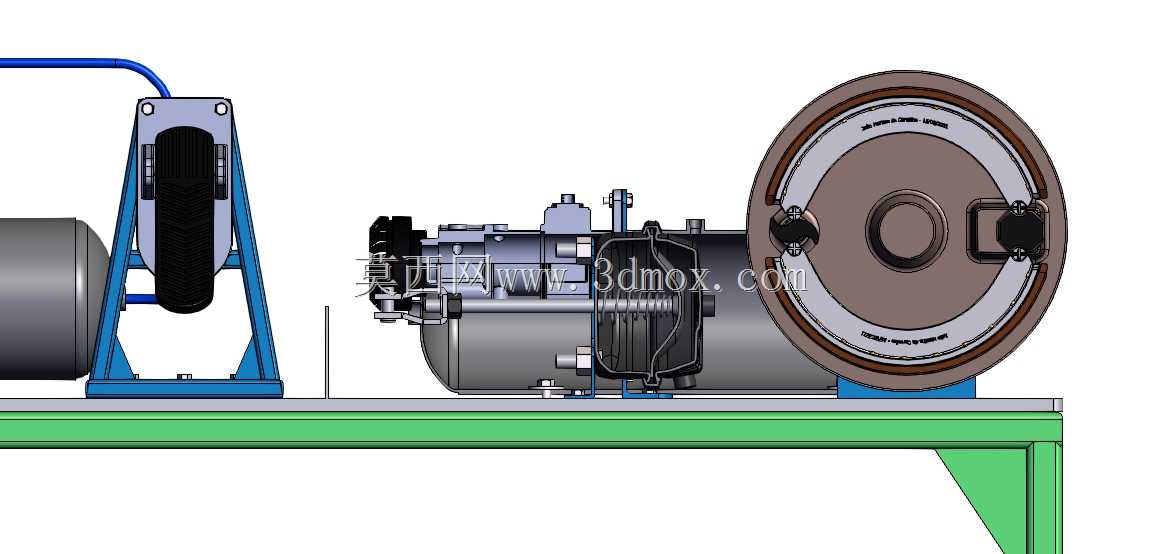

　　每个制动单元都通过标准化的立式安装支架固定在台架上，支架预留了长条形调节腰孔，可根据实际对接的轴系高度调整制动盘、制动鼓的同轴度，避免安装偏差带来的制动片偏磨、制动力输出不均问题；气路管线采用硬质气动管搭配快插接头布设，走线沿台架边缘排布，避开运动部件的行程范围，同时预留了足够的弯曲半径，避免长期往复通气带来的管路疲劳折损。从结构细节来看，鼓式制动单元采用双促动气室结构，制动时气室推杆推动制动蹄向外张开，贴合制动鼓内壁实现摩擦制动，制动力矩随输入气压线性变化，可通过调压阀精准控制制动减速度，避免急停带来的传动件冲击；盘式制动单元采用对置式制动钳结构，响应延迟控制在毫秒级，适合需要高频点动制动的工位，制动盘表面预留了散热沟槽，

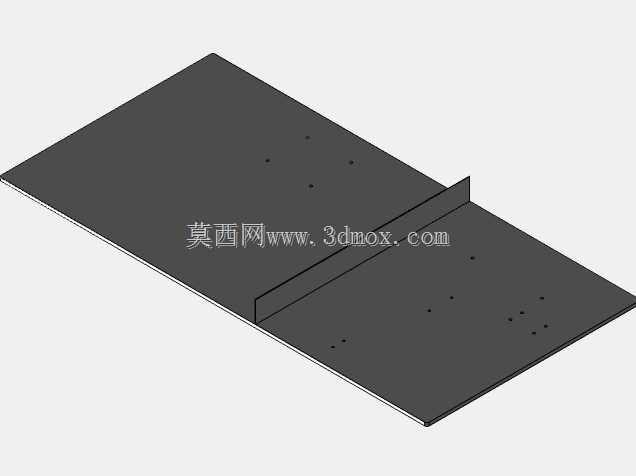

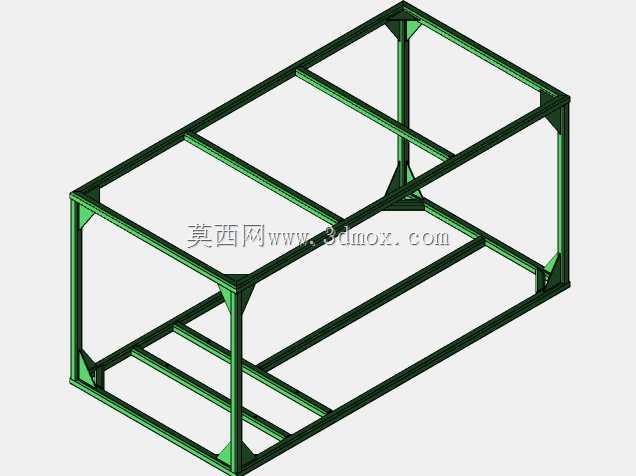

　　长时间连续制动时可快速导出摩擦热量，避免热衰减带来的制动力下降。台架整体采用型钢焊接框架结构，台面为加工平整的钢板，所有安装孔位均按照对应制动单元的安装尺寸预设，底部的支撑腿预留了地脚安装孔，可直接固定在车间地面或者设备基座上，整套结构的安装边界清晰，外接气路接口统一布置在台架侧方，电气控制接口预留了标准安装位，对接现有产线的控制系统时不需要额外做结构改造，可直接作为模块化制动单元接入设备整体方案。在建模过程中，所有摩擦副的配合间隙、气室的行程余量、紧固件的避让空间都按照实际装配公差做了预留，转动部件与固定支架之间的安全间隙符合工业设备安全设计规范，不会出现运转干涉问题，不同规格制动单元的制动力参数、安装尺寸都做了对应匹配，可直接用于选型参考、教学演示或者方案验证环节。
