立式双轴桁架式工业机械手结构设计

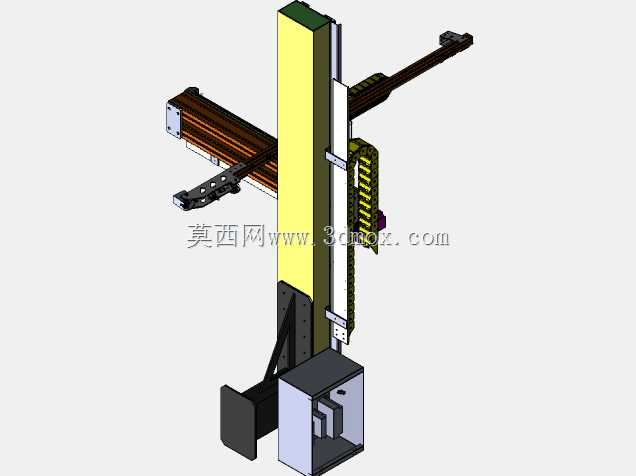

　　这款直角坐标式桁架机械手，主要面向机加工产线的工件自动上下料、工位间短距离精准移栽场景，适配数控车床、加工中心的单机自动化改造，也可嵌入小型装配线完成零件的定点取放作业，在3C零部件加工、小型五金件生产的车间场景中适配性较强。整体采用XZ双轴悬臂布局，竖直方向的立柱作为承载基准，底部通过加厚安装法兰与地面或设备基座刚性连接，立柱内部集成拖链走线槽，将动力线缆、信号线缆完全收纳在内，避免设备运行过程中线缆剐蹭、积尘的问题，同时降低线缆弯折疲劳带来的故障风险。水平方向的X轴横梁采用铝型材与直线导轨组合的结构，在保证整体刚性的前提下控制运动部分的自重，降低驱动负载，横梁两端设置硬限位块与缓冲胶垫，防止运动超程造成机械碰撞。

　　末端执行器的安装板预留了多组标准安装孔位，可根据实际工况更换气动夹爪、真空吸盘等不同取料组件，适配不同外形、材质的工件抓取需求。设计过程中优先考虑了安装边界的适配性，设备整体占地投影范围控制在1.2米乘以0.8米区间，竖直方向的有效行程可根据现场工位高度调整，水平行程覆盖1.5米范围，能够对接相邻两台加工设备的上下料口，无需额外改造车间原有设备布局。传动部分采用同步带搭配滚珠丝杠的组合，兼顾高速移动的效率与定位精度，重复定位精度可控制在±0.1mm以内，满足常规机加工件的上下料位置精度要求。各轴的驱动电机安装座采用一体化加工结构，减少装配累积误差，导轨副配备自动润滑接口，可接入车间集中润滑系统，降低日常维护的工作量。

　　设备的走线全部采用内藏式设计，外部无裸露线缆，适配车间多切削液、多金属粉尘的生产环境，避免线缆被切削液腐蚀或被金属碎屑磨损。整体结构的受力经过校核，竖直轴的配重块集成在立柱内部，平衡Z轴滑台与末端执行器的自重，降低Z轴驱动电机的持续负载，延长驱动组件的使用寿命。在安装调试阶段，可通过底部法兰的调节螺栓快速调整立柱的垂直度，无需额外加工复杂的安装基座，缩短现场部署的周期。
