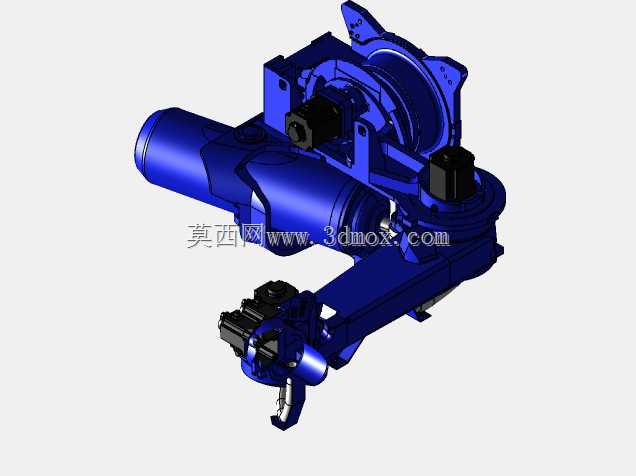

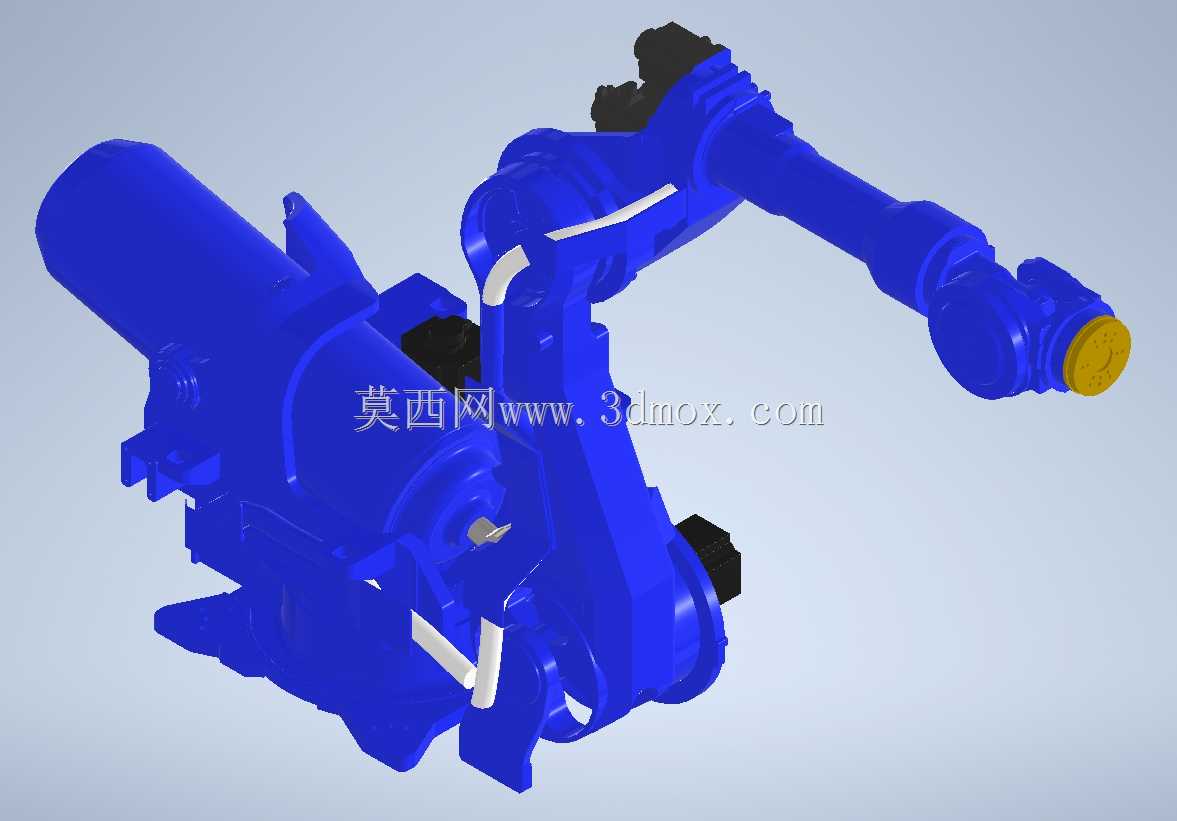

货架安装式安川ES200RDII重载机械臂

　　这款六轴关节型重载机械臂针对货架侧装场景做了专属结构优化，区别于常规落地式安装的工业机器人，其底座连接法兰采用了偏置式受力设计，可直接固定在仓储货架、工位侧架的竖向安装面上，无需额外占用地面作业空间，在密集排布的产线、高位仓储分拣、大型工件侧方焊接工位中，能大幅压缩设备的占地需求，适配车间狭窄空间的自动化改造场景。该机械臂额定有效载荷可达200kg，最大作业半径覆盖3140mm的空间范围，末端可搭载重型焊枪、大负载夹爪、打磨动力头等多种执行端工具，满足中厚板焊接、重型工件周转、大型壳体打磨等重载作业需求。从结构设计逻辑来看，其大臂、小臂的铸件壳体采用了高刚性筋条布局，在保证3米以上作业半径的前提下，

　　将末端重复定位精度控制在重载机器人的常规精度区间内，关节处的走线采用了内置式拖链结构，避免侧装姿态下线缆外露剐蹭货架或工件，同时关节密封结构做了防尘防焊渣飞溅的强化处理，适配焊接、打磨这类多粉尘、多飞溅的作业环境。安装边界方面，侧装底座的连接孔位按照工业货架的通用型材安装间距做了适配设计，安装时需确认货架安装面的静态承重满足机械臂满载运行时的倾覆力矩要求，机械臂全行程运动时的外围包络需预留至少100mm的安全间隙，避免运动过程中与货架横梁、周边工位工件发生干涉。在实际产线应用中，这类侧装重载机械臂常被布置在汽车零部件焊接车间的货架旁，配合货架上的工件缓存位完成待焊工件的取放、焊接工位的自动上下料，

　　也可用于重型仓储场景下的整箱货物高位分拣、码垛作业，相比落地式机器人，其作业覆盖范围可延伸至货架纵深区域，无需额外配置长行程行走轴即可完成跨工位的重载作业，能有效降低产线自动化改造成本。建模过程中对各关节的运动限位做了完整还原，可直接用于产线布局的干涉仿真验证，帮助设计人员提前确认机械臂安装位置、货架排布间距、工件摆放位置的合理性，避免现场安装后出现运动死点、作业范围不足的问题。
