PCB板自动拾取移栽作业设备结构

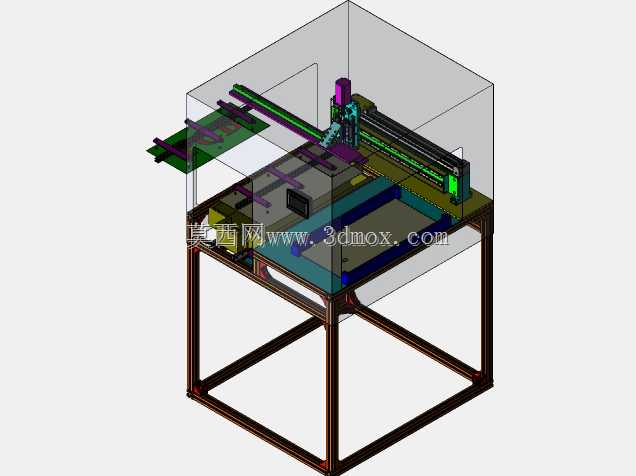

　　这款PCB拾取设备主要面向电子制造SMT前段、PCB分板后段、组装工序间的板件转移动作场景，解决人工取放PCB板易产生板面划伤、静电损伤、定位偏差的实际生产痛点，适配常规FR4材质PCB、柔性FPC板的拾取转运需求，可直接对接上下游接驳台、测试工位、摆盘工位完成工序衔接。设备整体采用方通焊接机架作为承载基础，机架底部预留可调脚杯安装位，可根据车间地面平整度调整设备水平度，机架上部四周预留透明亚克力护板安装槽，护板闭合后可隔绝外部粉尘落入作业区域，同时避免人员误触运动部件产生安全隐患，机架整体长宽尺寸控制在1200mm1000mm范围内，高度适配车间常规线体750mm的作业面高度，可直接嵌入现有生产线布局无需额外改造线体高度。

　　运动执行部分采用双轴直线模组搭建XY方向移动框架，X轴模组横跨输送线上方，有效行程覆盖PCB进料工位到放料工位的全段距离，Y轴模组搭载在X轴滑台上，末端配备可调整间距的真空吸嘴安装座，可根据PCB板的尺寸、重量调整吸嘴数量与排布位置，吸嘴采用防静电硅胶材质，接触板面时不会刮伤阻焊层，同时可通过真空压力反馈判断是否成功拾取板件，避免空跑、掉板的异常情况。进料端采用皮带输送线结构，输送线两侧配备可调宽度的导向条，可适配100mm100mm到350mm*250mm尺寸范围内的PCB板输送，输送线末端设置定位挡块与光纤传感器，当PCB板输送到拾取位时传感器触发信号，输送线暂停运行等待取料动作完成，避免板件输送过位。

　　设计阶段优先考虑设备维护便捷性，所有模组、气管、线缆均采用明装布线方式，线槽固定在机架侧面与模组侧边，日常更换易损件、调整参数时无需拆解大量护板，吸嘴座采用快拆结构，更换不同规格吸嘴无需工具即可完成拆装；设备的Z轴方向预留50mm的上下浮动行程，可抵消PCB板放置时的高度差，避免硬接触压伤板件。整体结构没有冗余设计，所有运动部件的选型均匹配常规PCB板的重量负载，运行速度可根据产线节拍调整，最快可实现3秒每片的拾取转运效率，适配中小批量电子制造产线的柔性生产需求，安装时仅需对接220V电源与压缩空气接口即可完成调试投入使用，无需额外配套复杂的外围辅助设施。
