西门子S7-1200系列RS232通讯扩展模块

　　在离散制造产线的分布式控制架构中，这类RS232通讯扩展模块常被用于S7-1200系列PLC的侧装扩展位，承担PLC主站与老式串口设备之间的协议转换与数据交互任务，常见的对接设备包括早期的条码扫描枪、串口型称重仪表、小型文本显示器以及部分 legacy 工业传感器，这类设备大多保留RS232物理接口，无法直接接入PLC原生的Profinet总线，必须通过该类模块完成电平匹配与数据透传。从结构设计来看，模块整体采用与S7-1200系列统一的深灰阻燃塑壳，外形完全匹配PLC主机的侧装卡扣结构，安装时无需额外打孔固定，直接沿主机侧面的导向槽推入即可完成机械锁止与背板总线连接，背部的金手指触点直接与PLC主机的扩展总线通讯，

　　无需额外外接供电线缆，整体安装边界与同系列信号模块保持一致，不会额外占用柜内的横向安装空间，适配标准35mmDIN导轨的安装间距，相邻模块之间预留有标准的散热间隙，不会因为多模块叠装导致局部积热。模块正面预留的RS232接口采用标准DB9公座设计，接口位置做了内凹处理，避免串口插头外凸过多影响柜内布线，接口旁丝印有清晰的引脚定义标识，方便现场接线时快速核对RX、TX、GND引脚，无需额外查阅手册。外壳表面的加强筋设计既提升了塑壳的结构强度，避免现场安装时受力开裂，也在壳体表面形成了辅助散热的导流槽，模块工作时产生的少量热量可以通过筋条间的空气对流快速散出。在实际选型应用中，这类通讯模块不需要额外配置独立的参数存储单元，

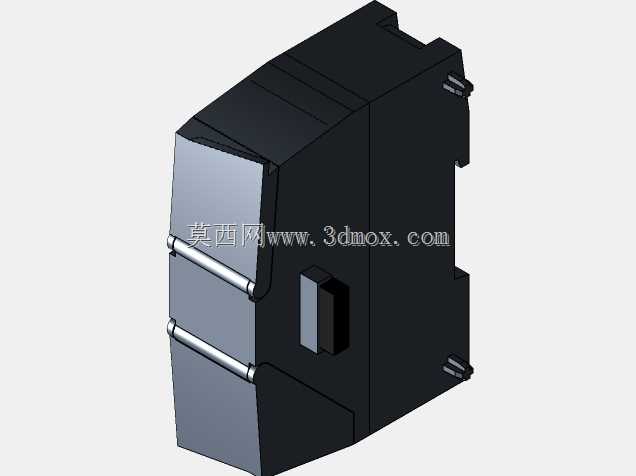

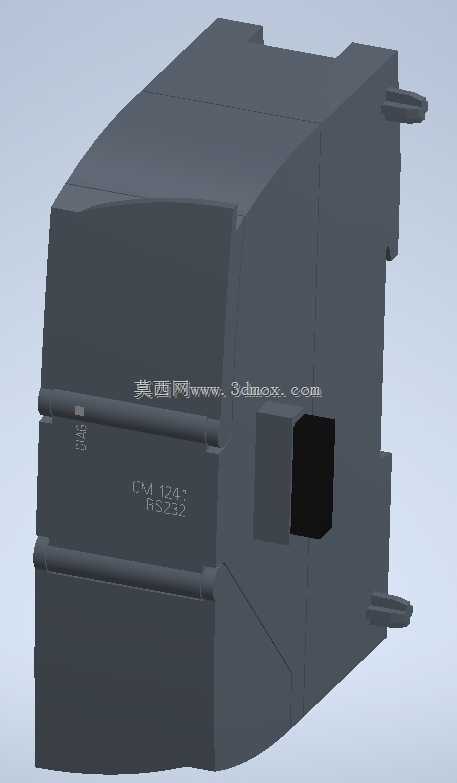

　　所有通讯参数都可以在PLC的硬件组态界面直接配置，支持标准的自由口通讯协议，波特率、校验位、数据位均可根据对接设备的参数灵活调整，模块本身的通讯隔离设计可以有效阻断现场串口设备的串扰信号进入PLC背板总线，避免电网波动或者设备漏电导致的PLC通讯中断。建模过程中完全还原了模块的卡扣细节、接口内凹深度、外壳表面的丝印位置以及背部总线触点的排布尺寸，所有安装配合尺寸均按照实物测绘参数还原，可直接用于控制柜的三维布局校验，提前验证模块安装后与周边线槽、端子排的间隙是否满足布线要求，避免现场安装时出现干涉问题。
