单线圈二位五通4V210-08气动电磁阀结构

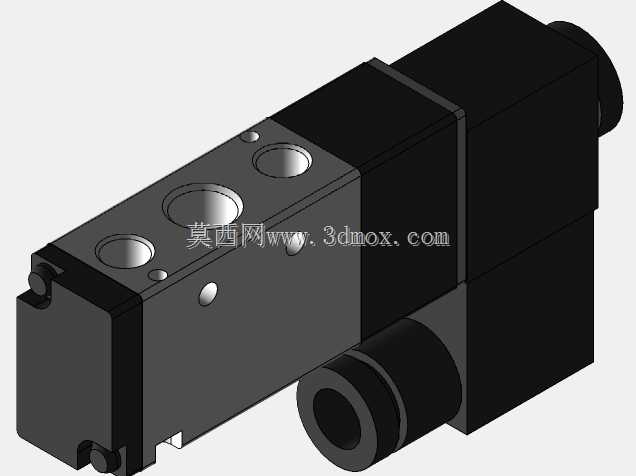

　　这款单线圈二位五通电磁阀是气动控制系统里的核心控制元件，日常在轻工包装生产线、自动化装配工位、小型气动工装夹具回路里都能见到它的身影，主要负责切换压缩空气的流向，以此驱动气缸、气爪这类气动执行件完成伸出、缩回、夹紧、松开这类动作，是气动回路里实现逻辑动作切换的基础部件。从结构设计来看，阀体部分采用了集成式的流道布局，五个气口的排布符合常规气动阀的安装习惯，顶面的两个安装孔位匹配标准的阀组安装间距，侧方的进气、工作、排气口的接口尺寸对应常用的气动快插接头规格，不需要额外做转接件就能直接接入常规气动回路。线圈部分和阀体采用模块化的拼接结构，线圈侧的出线方向预留了足够的接线空间，不会和周边安装的管路、其他阀件产生干涉，

　　阀体上的手动调试按钮设计在侧面，设备调试阶段不需要给线圈通电，按下按钮就能临时切换气路状态，方便现场安装人员排查回路动作是否顺畅。设计的时候首先考虑的是常规气动系统的压力适配范围，阀体内部的密封槽尺寸做了公差优化，既能保证阀芯往复运动的时候不会出现卡滞，又能在0.15-0.8MPa的常规工厂供气压力下保证各个气口之间的密封性能，不会出现窜气、漏气的问题。安装边界上，这款阀的整体宽度、高度都控制在小型气动阀的常规尺寸范围内，既可以单个安装在设备的气路安装板上，也可以多片拼装成阀岛，集中布置在设备的控制箱内部，底部的安装面做了平面度处理，和安装板贴合的时候不需要额外加太厚的密封垫就能保证安装稳固。流道设计上做了局部的倒角处理，

　　压缩空气通过的时候不会产生过大的压损，能保证气缸动作的时候有足够的进气量，不会因为气阻过大导致气缸动作迟缓。排气口的位置做了预留，可以直接安装消声器，降低设备运行时候的排气噪音，符合车间的噪音管控要求。阀芯采用的是硬质阳极氧化处理的铝合金材质，表面粗糙度控制在合理范围，长期往复动作的时候磨损量极小，能保证足够的使用寿命，日常维护的时候只需要更换密封件就能继续使用，不需要整体更换阀体，降低了设备的后期维护成本。
