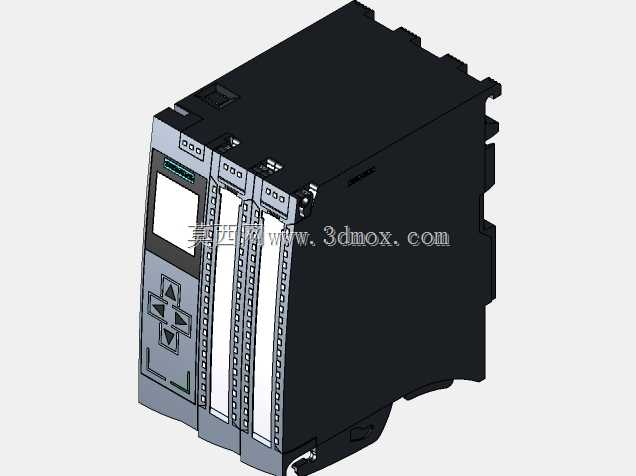

西门子S7-1500系列16入16出CPU模块

　　这款S7-1500系列的CPU模块，是当前中大型自动化产线里应用占比极高的控制核心单元，常见于汽车焊装线、锂电涂布卷绕设备、食品包装整线、物流分拣系统这类对控制响应速度、点位扩展能力有较高要求的场景，承担整线逻辑运算、IO信号采集、执行机构驱动、总线通讯交互的核心作用。从实际选型应用的角度看，该模块集成16路数字量输入与16路数字量输出通道，无需额外挂载扩展IO板卡即可覆盖小型工位的全部信号交互需求，能有效缩减控制柜内的安装空间占用，减少背板总线的连接节点，降低柜内布线的复杂度与故障排查难度。建模过程中完全参照实物的安装边界做尺寸还原，模块整体采用标准DIN导轨安装结构，背部的卡扣卡位、相邻模块间的总线连接插槽、

　　前端的接线端子排定位尺寸都和实物完全匹配，前端面板的状态指示灯排布、操作按键区域、显示屏安装位都按照实际比例还原，做电气柜三维布局时可以直接调用，能精准校验柜内的安装间隙，避免出现实际装配时模块与线槽、导轨端子、柜门板干涉的问题。设计建模时重点还原了模块的散热筋结构，模块侧部与顶部的散热凸起完全参照实物的轮廓做细节刻画，能直观体现模块运行时的散热空间预留要求，做柜内热仿真评估时可以直接作为结构参考，不用再二次修整模型轮廓。前端的接线端子区域做了分层结构还原，输入输出端子的标识位、通讯接口的安装位置都和实物一致，布线设计时可以直接参照模型的端子位置规划走线路径，提前测算线缆长度，减少现场施工的返工量。

　　模块前部的操作按键与显示屏区域做了细节还原，能直观体现模块调试时的操作空间需求，做柜门板开孔、操作位布局设计时，可以直接参照模型校验手部操作的预留空间，避免出现柜门关闭后按键被遮挡、调试时操作空间不足的问题。这类集成IO的CPU模块相比分体式的CPU加扩展IO组合，在中小型控制工位中能大幅降低硬件成本，同时减少背板通讯的延迟，对于响应速度要求在毫秒级的工位控制场景适配性极强，建模时对模块的所有安装定位点都做了基准标记，导入装配环境后可以直接通过基准点完成导轨上的定位装配，大幅提升电气柜三维布局的设计效率。
