4V210-08电磁阀集成式快装阀组结构

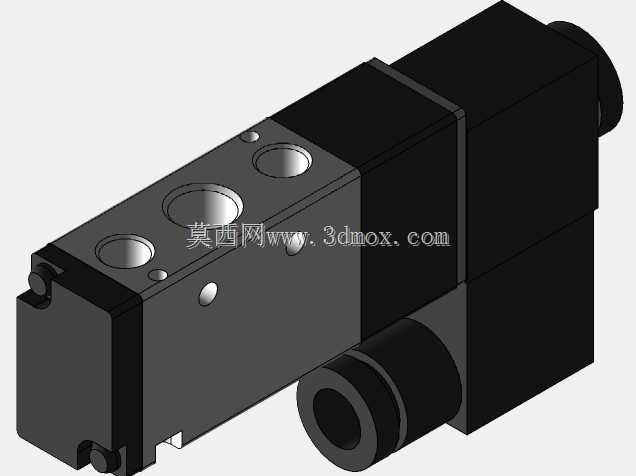

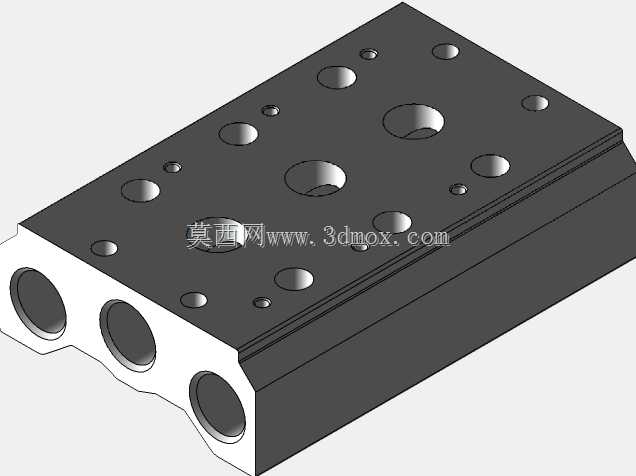

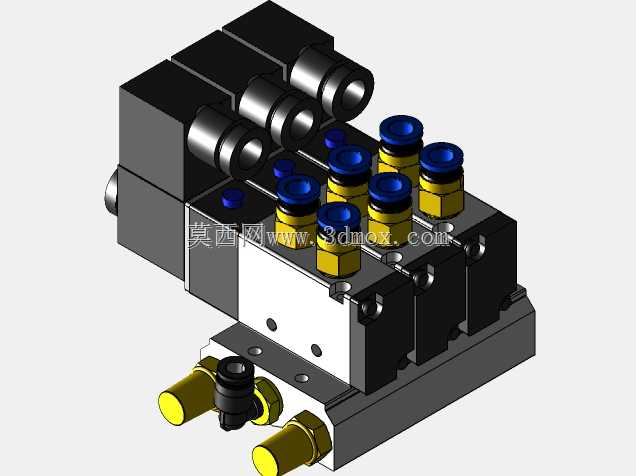

　　这套阀组结构面向自动化产线的气动执行端控制场景设计，常见于3C电子装配、小件包装、非标自动化单机的气路排布环节，解决零散电磁阀安装布线杂乱、气路接头漏点多、维护拆装效率低的实际工程问题。设计时选用4V210-08型二位五通电磁阀作为核心控制单元，搭配200M-3F规格的快速安装底座，将多联电磁阀集成在统一基座上，省去了单阀独立安装时的支架加工、逐一配管的冗余工序。从安装边界来看，底座采用标准DIN导轨适配结构，底部预留的安装孔位可直接固定在设备电控箱旁的安装板上，整体宽度随联数线性拓展，单联阀位的间距严格匹配4V200系列电磁阀的通用安装尺寸，进气口统一设置在底座侧端的快插接口位置，工作口通过底座上方的黄色快插接头直接对接气缸、

　　真空发生器等执行元件，无需在阀体侧面额外接出转接头，有效压缩了阀组整体的安装占用空间。气路设计上采用底座内置公共气腔的结构，统一供给压缩空气与排放废气，避免了单阀独立接主气源时的管路堆叠，每个阀位的密封槽做了台阶式限位设计，电磁阀与底座对接时无需额外调整密封垫位置，锁紧螺丝即可完成密封，大幅降低现场装配的出错概率。实际使用中，单阀出现故障时可直接松开对应固定螺丝拔下阀体更换，无需拆卸整个阀组的气路管路，平均单阀更换时间可压缩至1分钟以内，适配产线快速运维的需求。阀体侧端预留的手动调试按钮可在设备断电状态下手动切换气路状态，方便设备调试阶段的动作校验，顶部的指示灯位置可直观显示电磁阀的通电状态，

　　排查故障时无需测量线路即可快速判断阀件工作状态。底座的进出气接口采用通用快插规格，适配常规外径8mm与6mm的气动软管，现场配管时无需额外制作接头，插接管材即可完成气路连接，整体结构兼顾了安装便捷性、运维效率与空间利用率，适合多执行元件的中小型自动化设备气路集成使用。
