工业标记检测用光电传感装置结构设计

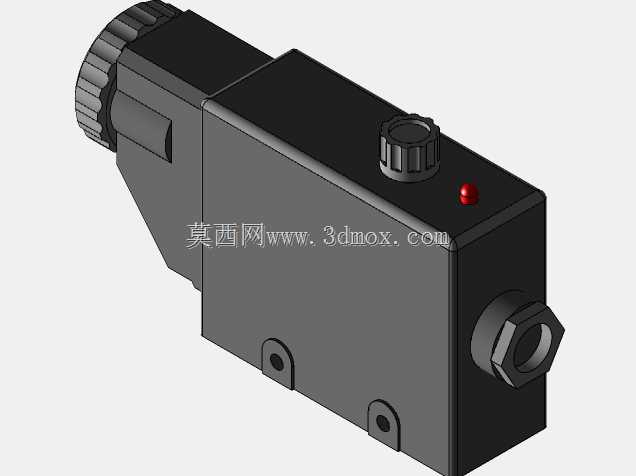

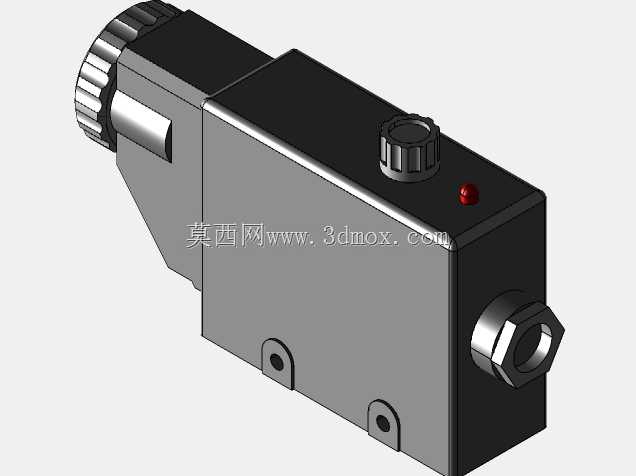

　　这款标记传感装置主要面向工业产线的物料标记识别、色标检测场景，常见于包装印刷、电子组装、物料分拣等自动化工位，用来识别工件表面的色标、定位标记、色差边界，给后端PLC或者运动控制器传递触发信号，实现定长裁切、定位纠偏、分拣剔除这类动作。从结构设计来看，整体采用方型主体加侧出接线端的布局，主体外壳做了分体式卡扣加螺丝固定的结构，两个带安装孔的固定耳直接集成在壳体下半部分，安装孔位适配常规M4螺丝，安装时可以直接固定在设备的型材支架或者安装板上，不需要额外做转接件，能减少现场安装的调整工作量。前端的检测端做了内凹的光学窗口防护设计，避免产线飞溅的切屑、灰尘直接污染光学镜片，顶部的调节旋钮用来调整检测灵敏度，适配不同反光率的工件表面，

　　旁边的红色指示灯直接做在壳体顶面，现场调试的时候不用凑到设备正面，从上方或者侧方就能直观看到输出状态，接线端采用侧出的螺纹锁紧接头，线缆接好之后可以通过锁紧螺母固定，避免设备运行过程中线缆拉扯导致接线松脱，接头的螺纹规格适配常规的工业线缆防水接头，能满足一般工业现场的防尘防溅要求。设计的时候特意把调节旋钮和状态指示灯都布置在壳体顶面，主要是考虑到这类传感器大多安装在设备机架的中下部，操作人员站在设备旁调试的时候，不用弯腰蹲低就能完成灵敏度调整和状态查看，侧出的接线方向也能避免线缆从正面引出干扰检测光路，同时减少传感器整体的正面安装深度，在空间紧凑的工位上也能顺利布置。壳体的边角都做了小圆弧过渡，没有尖锐的棱角，

　　避免安装调试的时候划伤操作人员，外壳选用哑光的工程塑料材质，一方面能减轻整体重量，另一方面哑光表面不会反射环境杂光，减少环境光对检测精度的干扰。从安装边界来看，主体的宽度和厚度都控制在常规工业传感器的通用尺寸范围内，和市面上同类型号的安装孔位可以做到兼容替换，设备改造的时候不需要重新打孔调整安装位，能直接替换原有旧型号的传感器，减少产线改造的停机时间。光学检测端的视场角做了收敛设计，检测光斑聚焦在前端固定距离的平面上，能减少相邻工件或者背景物体的干扰，即使检测工位旁边有其他反光物件，也不容易出现误触发的情况，内部的电路板安装槽做了定位筋设计，装配的时候电路板可以直接卡入定位筋，再通过壳体上下盖的压合固定，不需要额外打螺丝固定内部元件，能提升装配效率，同时减少内部螺丝松动导致的元件移位问题。
