方型电感式接近传感器TL-N10ME1结构设计

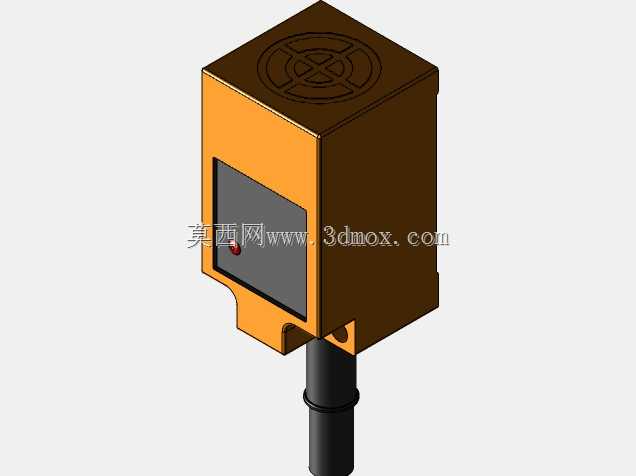

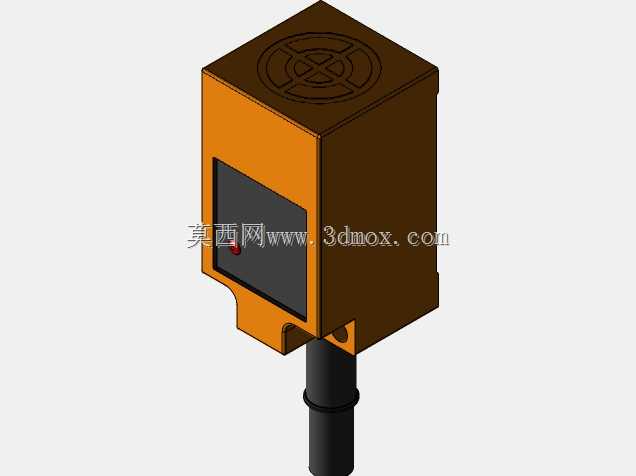

　　这款方型电感式接近传感器，是自动化产线、物流输送、机床加工工位中极为常用的非接触式检测元件，日常主要用于金属工件到位检测、工位行程限位、物料计数、设备运动部件位置确认等场景，相比机械式行程开关，它没有物理接触磨损，长期运行的可靠性更高，能适应多粉尘、轻度油污的常规工业车间环境。从结构设计来看，整体采用方柱式主体搭配底部出线的布局，感应面设置在壳体顶部，顶面做了感应区域的标识纹路，方便现场安装时快速对准检测方向；壳体侧面预留了状态指示窗口，设备通电、检测到金属物体时，指示灯可直接从外部观察，方便现场调试人员快速判断传感器工作状态，不用额外外接测试仪表就能确认接线与检测逻辑是否正常。安装结构上，壳体下部延伸出带安装孔的固定支耳，

　　支耳上的通孔适配常规的M4/M5安装螺丝，可直接固定在设备机架、型材安装槽或者专用传感器支架上，安装时不需要额外做复杂的转接结构，支耳与主体的连接做了加强过渡，能避免设备运行中振动导致固定部位断裂。出线部位采用了橡胶护套过渡，能减少线缆弯折时的应力集中，避免线缆根部反复弯折出现断线问题，适配设备运动部件上的安装场景，比如往复移动的滑台、升降工位上的检测使用。设计过程中，首先明确了10mm的标准检测距离，针对常见的铁质金属工件做感应参数匹配，壳体尺寸控制在紧凑的方型规格，不会占用过多安装空间，适合在狭小的设备工位内布置；内部感应线圈与处理电路的布局做了抗干扰优化，壳体采用高强度工程塑料材质，兼顾绝缘性能与抗冲击能力，

　　能承受常规的设备碰撞与车间温度变化。实际选型使用时，要注意安装时周围避免大面积金属紧贴传感器侧面，防止出现误触发，检测不同金属材质时要根据材质的衰减系数调整安装距离，比如检测铝、铜等非铁金属时，实际有效检测距离会比标称值有所缩短，安装时要预留足够的检测余量；传感器的出线长度可根据现场接线需求适配，常规配套的线缆能满足大部分柜内到工位的接线距离，不需要额外延长接线。整体结构没有冗余设计，所有细节都围绕工业现场的安装、调试、长期稳定运行的需求设计，建模时还原了壳体的壁厚、安装孔位的公差配合、指示灯窗口的位置、出线护套的衔接结构，能直接用于设备的三维布局装配、安装干涉检查，也能作为同类型传感器选型时的结构参考，帮助设计人员提前确认工位安装空间是否足够，避免现场安装时出现尺寸不匹配的问题。
