立式空气压缩机组三维结构设计

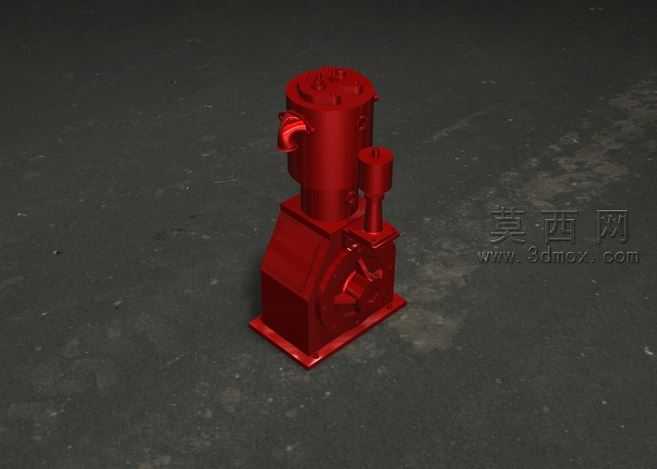

本作品为立式空气压缩机的三维结构设计模型，整体采用一体化立式布局设计，通过三维建模软件完成全参数化的零件建模与整机装配，完整还原了该类压缩机的核心结构组成。建模过程中严格遵循机械设计的尺寸规范，对缸体、曲轴箱、进气接口、排气接头、附属储油/储气腔体、安装底座等核心部件逐一进行特征构建，通过拉伸、旋转、倒角、阵列等基础建模命令完成零件细节塑造，同时对部件间的装配公差进行合理预留，确保各零件的装配关系符合实际机械装配逻辑，可直观呈现压缩机内部的传动与压缩腔体布局。渲染阶段采用金属漆面材质进行表现，为整机赋予均匀的正红色金属漆质感，调整材质的反光度、粗糙度参数，模拟工业设备漆面的哑光金属光泽效果，搭配深色水泥质感地面作为展示场景，通过三点布光方案打亮模型主体，突出设备的轮廓立体感与结构层次，清晰展现各部件的外形特征与位置关系。设计过程中重点考量了立式压缩机的结构紧凑性优势，将动力传动腔体与压缩缸体沿竖直方向集成布置，有效缩小设备的横向占地面积，底部设计带安装孔的方形底座，方便设备的固定安装；侧面预留的弯管接口为排气输出端，旁侧的小型立式腔体为配套的辅助功能腔体，整体结构排布符合中小型空气压缩机的常规设计逻辑，可用于机械原理教学、设备结构展示、相关产品设计参考等场景，能够帮助观者直观理解立式空气压缩机的外部结构组成与布局特点。
