FF12方形法兰轴承座组件三维设计

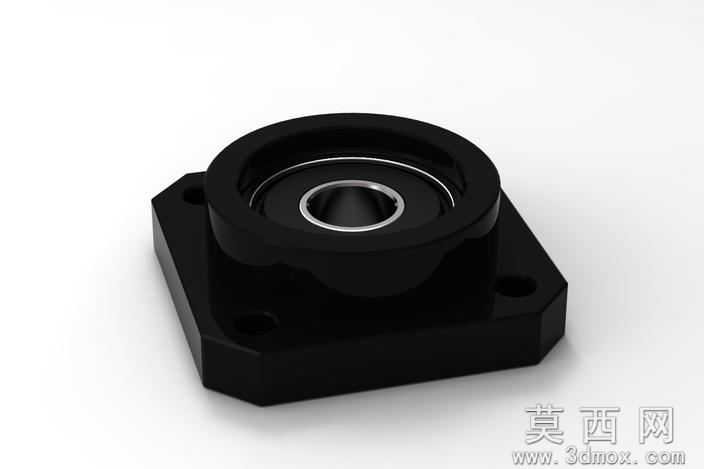

本作品为FF12规格轴承住房与配套轴承的一体化三维设计模型，建模过程严格遵循HIWIN官方对应规格的产品规范，保证结构尺寸与工业实际应用标准完全匹配。建模阶段首先完成方形法兰底座的主体结构搭建，精准绘制四个安装孔的位置、孔径与沉台尺寸，确保安装定位精度符合直线传动支撑部件的装配要求；随后构建轴承容纳腔的阶梯结构，精准匹配内嵌轴承的外圈配合公差，保证轴承安装后无径向窜动、轴向定位可靠。模型对轴承部分做了精细化建模，还原了轴承内圈、外圈、滚动体与保持架的完整结构，清晰展现轴承与座体的配合关系，可直观呈现组件的装配逻辑。材质渲染阶段，轴承座主体采用哑光黑色工程塑料质感材质，还原工业级支撑座常用的玻纤增强尼龙或表面发黑处理金属材质的视觉效果，轴承部分采用金属镀铬质感，区分滚动工作面的金属光泽与座体的哑光质感，通过光影渲染突出安装面的平面度、轴承孔的同轴度等关键结构特征。设计过程中重点考量了组件的安装适配性，方形法兰的切边设计可在紧凑安装空间内减少占用体积，四个角的安装孔可适配标准螺栓紧固，中心轴承孔的同轴度公差设计满足精密传动场景的支撑需求，可直接用于直线轴类部件的端部支撑结构设计验证，也可作为自动化设备、精密机床传动模组的标准配件调用，模型结构完整无破面，各部件装配关系清晰，可直接用于装配干涉检查、工程图导出以及3D打印样件验证。
