乘用车多辐条铝合金轮毂结构设计

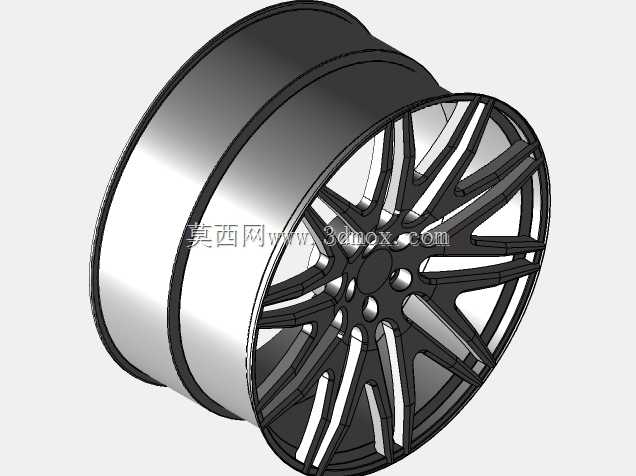

　　这款轮毂的设计首先围绕乘用车日常行驶的载荷边界展开，轮辋部分采用等强度变厚度筒状结构，对应常规17寸乘用车轮胎的安装尺寸，胎圈座位置预留标准凸缘结构，匹配无内胎轮胎的密封要求，轮辋内侧的气门嘴安装孔位按照行业通用位置偏移布置，避开轮辐的应力集中区域，避免充气作业时与制动卡钳产生干涉。轮辐部分采用多辐条分叉式布局，每根主辐条从中心安装盘向外延伸至轮辋边缘的过程中做两次宽度渐变，靠近中心盘的位置辐条厚度更大，承担起步、制动时传递的扭矩载荷，靠近轮辋的位置辐条做镂空收窄处理，在保证结构刚度的前提下尽可能降低旋转件的整体惯量，同时镂空区域预留足够的通风间隙，满足行驶过程中制动盘的散热需求，避免连续制动后制动效能热衰减。

　　中心安装盘的螺栓孔按照乘用车常见的5孔节圆直径布置，中心定位孔的公差带按照过渡配合设计，保证轮毂装车后与半轴法兰的同轴度，避免高速行驶时出现车轮抖动的问题，安装盘背面预留制动系统的避让空间，可适配常规尺寸的浮动式制动卡钳与通风制动盘，不需要额外加装垫片调整安装距。设计过程中针对辐条的受力路径做了连续的圆弧过渡，所有转角位置都做了圆角处理，避免应力集中导致的辐条疲劳断裂，轮辋与轮辐的连接位置采用整体式融合结构，没有拼接焊缝，匹配低压铸造的工艺要求，成型后零件的整体一致性更好。轮辐表面的造型兼顾空气动力学特性，辐条侧面的倾斜角度在车轮旋转时可引导气流顺着辐条流向制动盘区域，提升散热效率，同时辐条的外端面与轮辋外边缘保持齐平，减少突出结构，降低日常行驶中路边剐蹭对辐条表面的损伤概率。
