乘用车多辐条铝合金轮毂结构设计

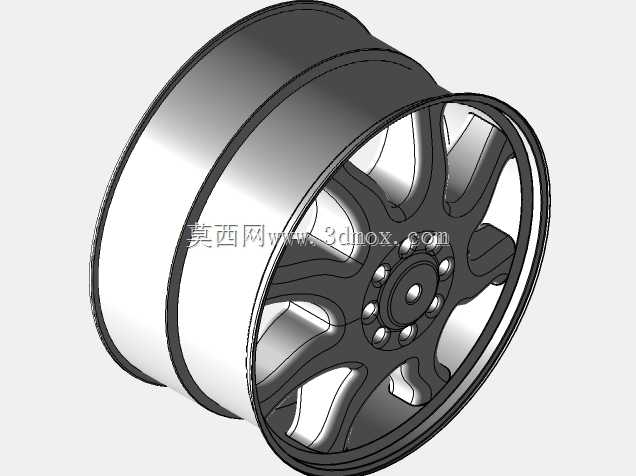

　　这款轮毂结构针对家用乘用车型的行走系统需求开发，核心作用是承接轮胎安装、传递底盘输出的驱动力与制动力矩，同时承担车辆行驶过程中来自路面的垂向、侧向冲击载荷，是整车行走系统里连接车桥与轮胎的核心承载部件。从结构设计逻辑来看，整体采用深槽轮辋搭配多辐条的布局，深槽结构的设计初衷是降低轮胎拆装的操作难度，轮辋的胎圈座位置做了适配标准子午线轮胎的倾角设计，能保证轮胎充气后胎圈与轮辋紧密贴合，避免高速行驶过程中出现轮胎脱圈、漏气的风险。轮辐部分采用不等厚的渐变截面设计，靠近中心安装法兰的位置截面厚度更大，向轮辋边缘延伸时逐步收薄，这种设计是基于载荷传递路径的应力分布规律做的优化——中心安装孔周边是力矩传递的集中区域，

　　更大的截面厚度能降低应力集中系数，避免交变载荷下出现疲劳开裂，而辐条外侧收薄既能控制整体重量，也能给刹车系统留出足够的散热空间，避免长时间制动后热量堆积传导至轮胎引发安全隐患。中心安装区域设置了多组均布的螺栓孔，孔位的节圆直径严格匹配对应车型的轮毂轴承安装法兰尺寸，中心定位孔的公差采用过渡配合设计，安装时能先通过中心孔完成径向定位，再穿入紧固螺栓，避免装配后出现轮毂动平衡超差的问题。轮辋的边缘设置了凸起的轮缘结构，高度符合乘用车车轮的安全规范，能在轮胎受到侧向挤压时限制胎圈的位移，提升车辆过弯时的轮胎固定可靠性。设计过程中还同步考虑了动平衡的配重需求，轮辋内侧预留了平衡块的安装位置，不管是粘贴式还是卡扣式平衡块都能牢固固定，

　　避免高速行驶时平衡块脱落。辐条的造型在满足结构强度的前提下做了流线型过渡，一方面能减少行驶时的风阻，另一方面也能引导气流穿过辐条间隙，带走刹车盘、刹车片工作时产生的热量，降低制动系统的热衰减概率。从安装边界来看，这款轮毂的偏距参数经过匹配计算，能保证轮胎安装后与翼子板、悬挂摆臂、减震器等周边部件保留足够的安全间隙，不会在转向、颠簸工况下出现运动干涉，适配市面上多数紧凑型家用轿车的轮胎规格，可直接用于整车配套、改装替换等场景，结构强度满足常规城市道路、非铺装路面的行驶承载要求。
