列车用金属滚花连接套筒零件设计

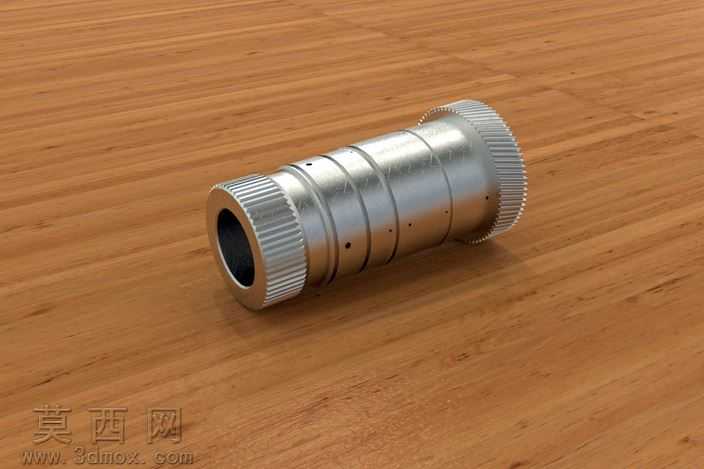

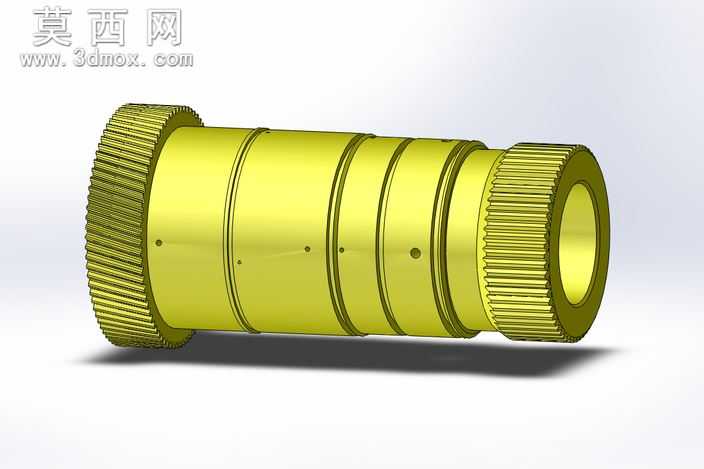

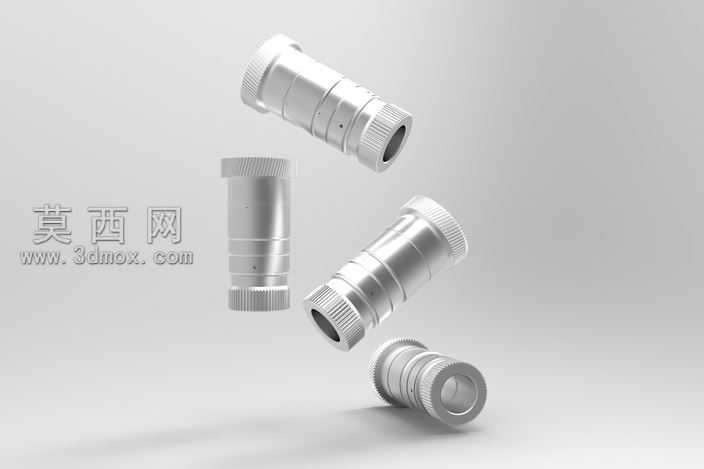

本作品为列车配套的金属连接套筒类零件三维设计，建模阶段采用SolidWorks完成全参数化特征构建，首先以旋转凸台命令生成套筒的基础回转基体，精准控制筒身的内外径尺寸、整体长度参数，保证内孔的通径精度满足装配时的轴类部件穿接配合要求。针对筒身两端的滚花结构，采用特征阵列结合圆周包覆的方式完成建模，滚花的齿距、齿高参数完全参照机械加工行业的直纹滚花标准设定，既保证手动旋转操作时的防滑摩擦力，也兼顾实际滚花加工的工艺可行性。筒身外壁设计有多道环形凹槽结构，建模时通过多组等距旋转切除命令生成，凹槽的宽度、深度以及相邻凹槽的间距均经过尺寸校验，既可以减轻零件整体重量，也能够作为装配时的定位基准槽，同时提升零件的外观层次感。筒身侧壁分布的多组径向小孔，采用异型孔向导命令完成定位与打孔，孔位沿筒身圆周方向均匀排布，孔的轴线与套筒中心轴线垂直相交，满足装配时的销钉固定或者流体导通的功能需求。渲染阶段采用金属镀铬材质，调整材质的反射率、粗糙度参数，还原金属机加工后的细腻金属光泽，同时在滚花、凹槽边缘处添加细微的倒角特征，模拟真实机加工的倒角去毛刺工艺，避免模型出现锐利的直角边，提升模型的真实感。场景搭建时采用木纹桌面作为承载平面，调整环境光与主光源的照射角度，在筒身表面形成自然的明暗过渡与反光效果，清晰展现滚花纹理、环形槽、径向小孔的结构细节。设计过程中始终遵循机械零件的设计规范，所有特征尺寸均预留合理的加工公差，既保证零件的结构强度满足列车运行工况下的受力要求，也兼顾零件的加工工艺性，避免出现无法加工的冗余结构，整体模型特征树逻辑清晰，参数可编辑，可直接用于后续的工程图导出、加工仿真以及装配验证环节。
