3mm孔径刚性同轴传动联轴器结构

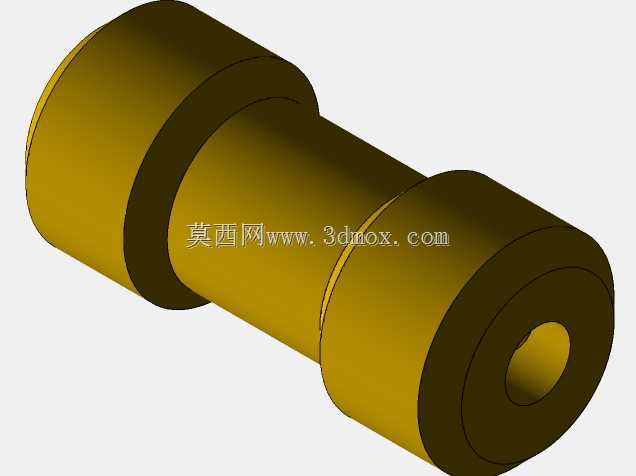

　　这款3mm孔径的刚性联轴器，主要面向小扭矩精密传动场景的轴系连接需求，常见于桌面级小型自动化设备、微型实验装置、小型航模传动结构、精密检测仪器的动力传递环节，用来连接两根公称直径均为3mm的传动轴，补偿两轴安装时存在的微小同轴度偏差，同时稳定传递电机输出的旋转扭矩，避免轴系运转过程中出现打滑、偏摆带来的传动精度损失。从结构设计来看，整体采用一体式圆柱构型，中间段为等直径的主体承载结构，两端设置直径略大的限位凸台，凸台内侧可作为安装定位的基准面，装配时可直接抵靠安装座的端面，快速确定轴向安装位置，无需额外调整轴向间隙，能有效缩短小型设备的装配调试周期。两端的轴孔为同轴贯穿设计，孔壁加工精度可满足3mm光轴的过渡配合要求，

　　装配时可通过顶丝或者紧定螺钉实现轴与联轴器的周向固定，保证扭矩传递过程中无相对回转，适配转速不高、载荷平稳的小功率传动场景。安装边界方面，整体径向最大尺寸为两端凸台的外径，中间主体段直径小于凸台外径，可在径向空间有限的安装位中避让周边的结构件，不会和相邻的传感器、线束支架等零部件产生运动干涉；轴向总长度可覆盖常规小型传动结构的轴端伸入长度需求，两端轴孔的深度可保证3mm轴的有效配合长度，避免配合长度不足导致的轴孔接触面压溃、连接松动问题。在实际选型应用中，这类小尺寸刚性联轴器不适合存在大幅径向偏移、角向偏移的轴系连接，更适合安装空间紧凑、轴系对中精度较好的小型传动单元，比如小型传送带的动力轴连接、微型旋转工作台的驱动轴连接、

　　小型蠕动泵的泵轴与电机轴连接等场景，其一体式结构没有多余的活动部件，运转过程中无回程间隙，传动精度稳定，日常维护无需额外加注润滑脂，长期使用不会出现弹性元件老化失效的问题。建模过程中严格遵循机械加工的工艺合理性，所有外圆面均设置统一的拔模斜度适配机加工装夹需求，两端凸台与主体段的过渡位置设置微小圆角，避免应力集中导致的联轴器断裂风险，轴孔的端面入口处设置倒角，方便安装时轴端顺利导入孔位，减少装配时的卡滞问题。
