2mm孔径微型刚性联轴器结构设计

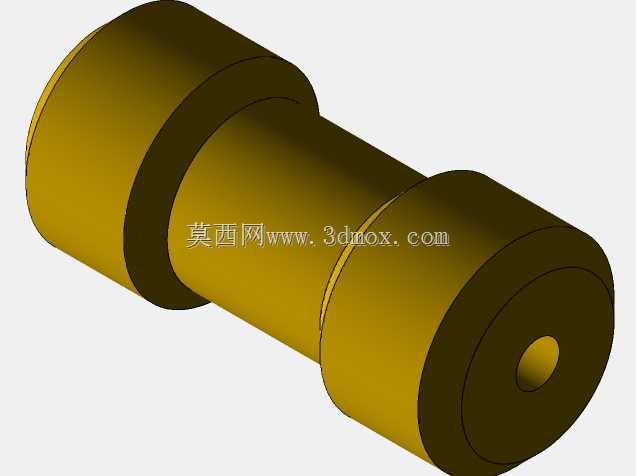

　　这类2mm孔径的微型刚性联轴器，多用于小扭矩精密传动场景，常见于小型桌面级实验设备、微型舵机传动组、小型光学调整机构、精密检测仪器的动力传递环节，核心作用是连接两端直径2mm的传动输出轴与负载输入轴，补偿两轴安装时存在的微小径向、角向偏差，保证传动过程的同轴度，避免轴系因安装错位产生额外的交变载荷，延长微型电机、传感器等核心部件的使用寿命。从结构设计来看，这款联轴器采用一体式刚性结构，整体为圆柱阶梯造型，中间段为等直径主体，两端设置加粗的定位轴肩，轴肩端面可作为安装时的轴向定位基准，两端内孔为2mm通孔，孔壁加工精度控制在IT7级，保证与轴的配合间隙在合理范围，既方便装配，又不会因间隙过大产生传动回程误差。

　　设计过程中优先考虑了小空间安装的边界限制，整体外径控制在适配微型设备安装腔的尺寸范围内，轴向总长度适配常见2mm轴的插入深度要求，两端轴肩的高度差经过反复校核，既保证足够的结构强度，又不会占用过多径向安装空间，避免与周边的电路板、结构支架产生干涉。实际应用中，这类微型联轴器不需要额外的缓冲弹性元件，依靠自身刚性传递扭矩，适合传动扭矩不超过0.5N·m、转速不高的精密传动场景，装配时只需将两端轴插入对应内孔，通过侧面的紧定螺钉完成轴向与周向固定即可，不需要复杂的调试步骤，维护成本极低。建模过程中严格按照机械设计手册中刚性联轴器的设计规范，对轴肩过渡处做了微小的圆角处理，避免应力集中导致的轴肩断裂问题，内孔与外圆的同轴度公差控制在0.

　　01mm以内，保证高速转动时不会产生明显的动不平衡量，适配对传动平稳性有较高要求的微型设备使用场景。不同于大尺寸工业联轴器，这类微型传动件的设计更注重细节尺寸的精准控制，哪怕0.1mm的尺寸偏差都可能导致装配失败或者传动卡滞，因此建模时所有配合尺寸都严格遵循公差配合要求，安装边界的尺寸标注清晰，方便结构设计人员直接选型调用，不需要再做额外的尺寸校核。
