线缆夹持固定执行机构结构设计

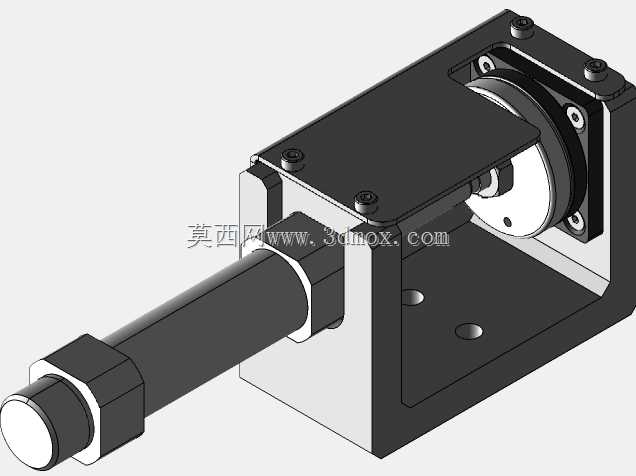

　　这款线缆夹持执行机构，主要面向通讯设备装配、电子产线布线场景中需要对柔性电缆进行精准定位、固定牵拉的工位，解决常规线缆固定方式易松脱、定位精度不足、无法适配自动化往复动作的问题。从结构设计来看，整体采用U型安装基座作为承载主体，基座底面预留两个沉头安装孔，可直接通过螺栓固定在设备安装面板或者线体工位支架上，安装孔的孔距经过适配常规通讯设备安装基准设计，不需要额外加工转接板即可完成装配，基座的侧壁厚度做了加强处理，在承受夹持牵拉负载时不会出现侧壁形变，保证夹持动作的同轴度。前端的穿线夹持端采用六角锁紧结构与中空穿线通道设计，中空通道的内径适配常规6s规格通讯电缆的外径范围，夹持端内部预留了弹性压合空间，当电缆穿入后，

　　通过前端的锁紧结构可带动内部压块对电缆外护套形成均匀的周向抱紧力，不会出现单点压伤线缆护套的问题，同时能保证牵拉过程中线缆不会出现轴向窜动。驱动部分集成在基座的封闭腔体内，采用回转式驱动结构带动夹持端的锁紧与松开动作，腔体外侧的盖板通过四颗内六角螺栓与基座连接，盖板与基座的结合面做了止口定位，既可以保证内部驱动组件的装配同轴度，也能阻挡产线中的粉尘、碎屑进入腔体内部，降低日常维护的频次。在实际产线应用中，这类夹持机构可以直接接入自动化布线设备的动作流程，当电缆输送到位后，机构执行锁紧动作固定线缆端头，配合后续的端子压接、线缆插接工序完成精准对位，相比传统的扎带固定、手动夹钳固定的方式，重复定位精度更高，

　　能适配长时间连续往复的自动化生产节拍，不会出现长时间使用后夹持力衰减的问题。设计过程中对整体的外形边界做了紧凑化处理，整体宽度控制在较小的尺寸范围内，可在排布密集的通讯设备装配工位中并排布置多组机构，不会出现相邻机构的动作干涉，伸出的夹持端长度经过测算，既可以满足线缆穿入的操作空间需求，也不会因为悬伸过长导致动作过程中出现抖动。机构的所有外露棱边都做了倒角处理，避免装配和维护过程中划伤线缆护套或者操作人员，各连接螺栓的规格统一，减少现场维护所需的工具种类，日常只需要定期在驱动回转位置补充润滑脂即可长期稳定运行。
