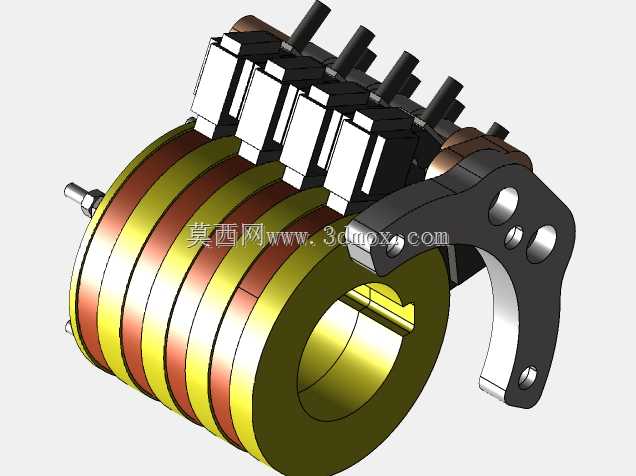

多通路柱式导电滑环结构三维设计

　　这款多通路导电滑环的结构设计，主要面向需要在连续旋转工况下实现多回路功率与信号稳定传输的设备场景，常见于自动化转台、风电变桨机构、包装机械旋转工位、游乐设备旋转座舱、医疗影像旋转机架等需要360度无限制回转同时传输电能或控制信号的场合，能够彻底解决固定端与旋转端之间导线缠绕拉扯的问题，避免回转过程中线路扭断、信号中断的故障。从结构设计逻辑来看，该滑环采用同轴堆叠的环道布局，多组铜质导电环沿主轴轴向等距排布，每组环道之间设置绝缘隔层实现通路间的电气隔离，避免不同回路之间出现串扰，适配同时传输动力电与弱电控信号的使用需求。刷架组件采用悬臂式安装结构，碳刷或贵金属刷块通过弹性预紧结构始终贴合在对应导电环的外圆柱面上，

　　保证旋转过程中接触压力稳定，不会因为设备振动、转速波动出现接触瞬断的问题，刷架的安装定位孔预留了足够的装配调整余量，安装时可以根据实际安装面的公差微调刷架位置，保证每组刷块与环道的对中精度。安装边界方面，该滑环采用通孔式主轴结构，中心通孔可用于穿设气路、液路管路或者其他同轴走线，适配需要集成气电液混合传输的旋转工位需求，主轴两端预留了轴伸与键槽结构，既可以通过键连接与旋转轴同步转动，也可以通过端部的安装法兰与设备旋转端固定，外壳侧的刷架组件设置了止转卡槽，安装时将止转卡位卡在设备固定端即可，不需要额外设计复杂的防转结构。设计过程中对环道的接触面粗糙度做了针对性控制，保证长期回转磨损下接触电阻稳定，刷块的磨损行程预留了足够的冗余量，

　　满足设备长期免维护运行的需求，相邻环道之间的绝缘距离经过校核，即使在潮湿、多粉尘的工业现场环境下，也不会出现环间击穿、爬电的问题。整体结构没有采用复杂的异形零件，所有导电环、绝缘隔片都采用标准回转件结构，加工时可以直接通过车削完成，不需要复杂的五轴加工工序，刷架的钣金支架采用冲压折弯成型，加工成本可控，装配时可以按顺序逐片堆叠环道与隔片，再整体压入主轴定位，装配工序简单，后期维护更换磨损刷块时不需要完全拆解整个滑环，只需要拆开刷架端盖即可完成更换，降低了现场运维的难度。
