带安装机架的线缆导向滑轮结构设计

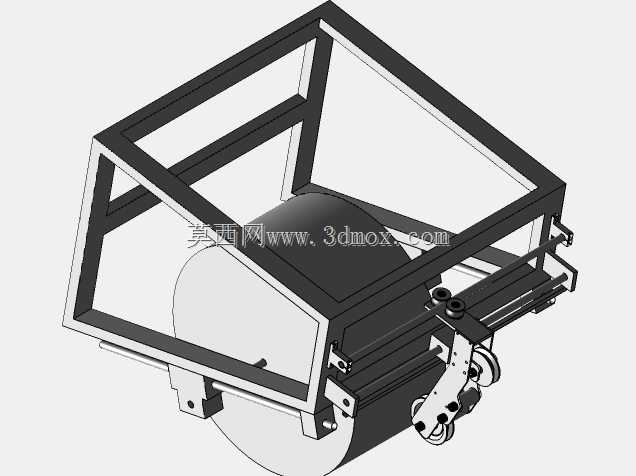

　　这款导向滑轮结构主要应用在需要对柔性线缆、软管或者细长传动件进行行进方向引导的工业场景中，常见于自动化生产线的走线排布、移动设备的线缆随动导向、起重牵引设备的绳索改向等工况，能够避免柔性件在往复运动过程中出现剐蹭、卡滞、过度弯折的问题，延长配套线缆、绳索的使用寿命。整个结构采用框架式安装机架作为承载主体，机架采用方管型材拼接成型，整体为开放式的框型结构，预留了足够的滑轮安装空间，同时框架的侧边和底部都设计了标准化的安装孔位，能够直接通过螺栓固定在设备的安装基面或者移动滑台侧面，不需要额外制作转接安装板，适配多数工业设备的安装预留位。滑轮主体采用圆柱面轮体设计，轮面做了圆弧过渡处理，不会对接触的线缆、绳索表面造成切割损伤，

　　轮体通过中心转轴固定在机架内部的安装支架上，转轴两端采用轴承配合，转动阻力小，在高速往复走线的工况下也不会出现卡顿、异响的问题。设计过程中优先考虑了安装边界的适配性，机架整体的外轮廓尺寸控制在紧凑范围内，不会占用过多的设备安装空间，同时轮体的有效导向宽度覆盖了常规工业线缆、牵引绳的直径范围，能够兼容不同线径的柔性件导向需求。侧边配套设计了可调式的限位挡件，通过腰型孔固定在机架侧方，可以根据实际导向件的直径调整挡件的伸出长度，避免导向过程中绳索、线缆从轮体侧边脱出，不需要额外加装防脱护罩，减少了整体结构的零件数量。整个结构的受力路径经过优化，牵引过程中产生的径向载荷会通过轮体转轴传递到两侧的安装支架，再分散到整个框架结构上，

　　不会出现局部应力集中的问题，即使在大载荷牵引的工况下，机架也不会出现形变，能够长期保持导向精度。轮体和机架之间预留了足够的间隙，不会在转动过程中出现摩擦干涉，日常维护只需要定期对转轴轴承加注润滑脂即可，不需要频繁拆解更换零件，运维成本较低。
