DN15角式手轮截止式管路控制阀

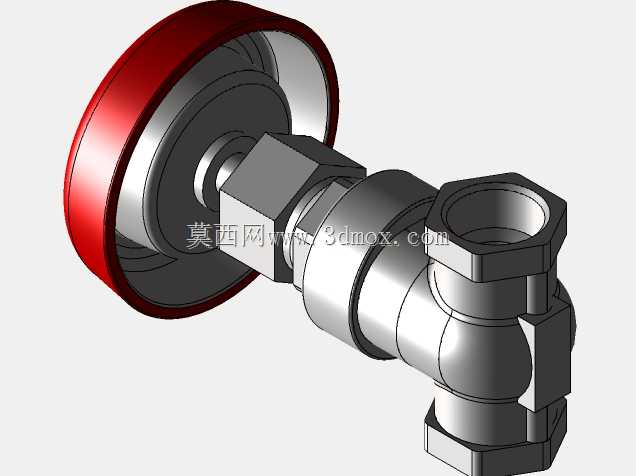

　　这款DN15规格的角式手轮阀门，主要应用在公称通径15mm的小口径流体输送管路中，常见于建筑给排水支管、小型工业设备冷却回路、实验室气液管路、家用暖通支路等场景，承担管路通断控制、流量微调的功能，相比直通式阀件，角式结构能直接适配垂直转向的管路布局，减少管路弯头使用数量，降低局部流阻与安装空间占用。从结构设计来看，手轮采用红色酚醛树脂压塑成型，轮缘做了加厚圆弧处理，操作时握持摩擦力充足，即使戴劳保手套操作也不易打滑，手轮与阀杆的连接采用四方榫头配合锁紧螺母的结构，长期开关操作不会出现松脱打滑的问题。阀杆与阀体之间的密封采用多级填料压盖结构，可通过调整外侧的压紧螺母补偿填料磨损量，避免长期使用后出现介质外漏的问题，

　　无需整体拆解阀件即可完成密封维护。阀体采用角式90度流道设计，进出口端均为内螺纹连接结构，适配常规4分英制管螺纹，安装时无需额外加工焊接坡口，直接缠绕生料带即可完成管路对接，安装边界上，手轮最大旋转直径为72mm，手轮顶端到阀体底部的垂直安装高度为98mm，进出口端面的中心距为46mm，在紧凑型管路布局中，预留100mm的操作空间即可完成手轮的全行程开关操作。阀瓣采用锥面密封结构，密封副配合精度高，不仅能实现完全截断，还可通过手轮旋转圈数精准控制开度，调节管路内介质流量，相比球面密封的球阀，微调流量的线性度更好，适合需要精准控制小流量介质的工况。阀体与接头的连接采用活接螺母结构，安装时可先将活接螺母套入管路端，再对准阀体密封面拧紧，

　　无需旋转整段管路即可完成阀件的拆装更换，后期维护效率更高。流道内部做了圆弧过渡处理，没有直角突变结构，介质通过时的紊流更少，压损比同规格直角弯头加直通阀的组合低15%左右，适合输送清水、低压蒸汽、压缩空气、无腐蚀性轻质油品等介质，常规工况下公称压力适配1.6MPa等级，满足民用与普通工业场景的使用要求。
