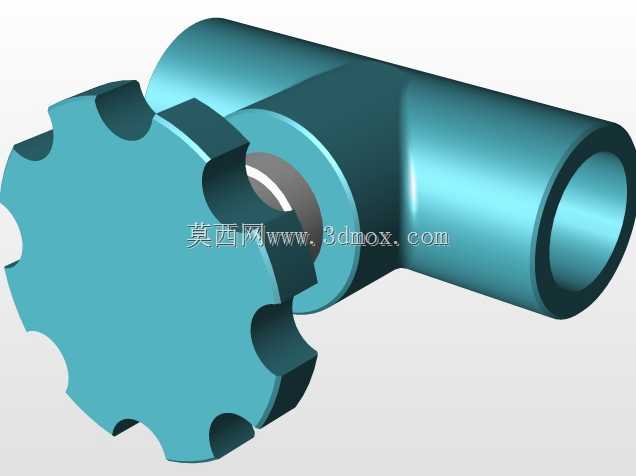

PPR材质直角式手动调节截止阀结构

　　这款PPR直角阀主要应用在民用建筑冷热水管路系统、家装给排水支路、小型净水设备接驳点位等场景，作为支路通断与流量调节的控制元件使用，适配常规PPR热熔管路的安装需求，相比金属阀体更适配家装饮用水输送场景，不会出现锈蚀析出的问题。从结构设计来看，阀体采用直角转角流道设计，进出水口呈90度垂直布局，能够在管路转角位置直接完成安装，不需要额外加装弯头转接，减少管路接驳点的同时也降低了渗漏风险。手轮部分采用带防滑缺口的梅花式外缘设计，边缘做了圆弧过渡处理，手动旋转施力时不需要额外借助工具，徒手就能完成启闭操作，防滑缺口的深度经过适配，戴薄劳保手套操作时也不会出现打滑的情况，手轮与阀芯的连接部位做了限位结构，能够避免开关过位导致的密封件损坏。

　　流道内部的阀芯采用升降式截止结构，密封面贴合度经过结构校核，在额定工作压力下能够实现零渗漏，阀杆与阀体的配合部位设置了多道密封槽，可通过压盖调节密封预紧力，长期使用出现磨损后不需要整体更换阀体，仅调整压盖松紧就能恢复密封性能。安装边界方面，这款阀门的进出水口为标准PPR热熔承插结构，适配外径20mm的PPR管材，热熔接驳时的插入深度有明确的结构限位，不会出现插入过深堵死流道或者插入过浅焊接不牢的问题。阀体整体的转角外轮廓做了加厚处理，能够承受管路安装时的侧向应力，不会因为管路拉扯出现阀体开裂的情况，手轮的最大旋转外径经过尺寸控制，安装在密集排布的管路支路中时，相邻阀门的手轮不会出现干涉，操作空间预留充足。在实际选型应用中，

　　这类阀门通常布置在用水点位的前端，比如台盆进水、热水器进出水、净水器支路等位置，出现末端设备故障时可以单独关闭支路，不需要关停整个管路的总阀，日常维护检修十分方便。设计过程中针对塑料材质的蠕变特性，在阀体壁厚、加强筋布局上做了针对性优化，长期在温水输送工况下也不会出现形变渗漏的问题，流道内壁做了光滑处理，流体通过时的阻力损失更小，不会出现明显的压降影响末端出水流量。
