SLDF-15SL型电磁控制阀结构设计

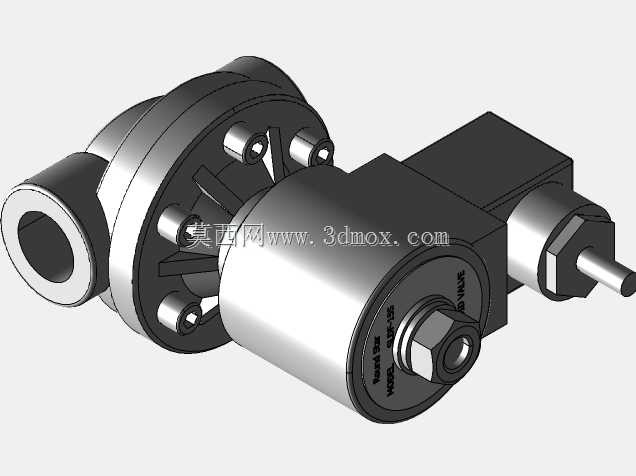

　　这款SLDF-15SL电磁阀的三维结构，完全围绕流体管路的通断控制需求搭建，在气动控制回路、小型液压支路、净水输送管路、小型化工介质输送场景中都能适配，核心作用是通过电磁线圈得电失电产生的磁力驱动阀芯位移，快速切换管路的通断状态，相比手动阀件无需人工近距离操作，可接入PLC控制系统实现远程自动化管控，在自动化生产线的气路管控、消防管路的紧急切断、民用净水设备的水路切换场景中应用广泛。从结构设计逻辑来看，整体采用分体式布局，一侧为法兰连接端，可直接与对应通径的管路法兰对接，法兰盘上预留的三个螺栓安装孔呈120度均匀分布，安装时可根据管路走向调整安装角度，无需额外加工转接件；另一侧为电磁驱动模块，线圈外壳采用圆柱形包覆结构，

　　既可以给内部绕组提供防护，避免车间内的切削液、粉尘侵入线圈造成绝缘失效，也能规整线圈布线，减少外部磕碰对绕组的损伤。线圈端部设置的六角锁紧螺母，可在完成线圈与阀芯组件的装配后锁紧定位，避免设备运行过程中的振动导致线圈移位，影响磁力驱动的行程精度。进出油口的同轴度设计控制在0.02mm以内，可减少介质流经阀腔时的压损，避免出现紊流、啸叫等问题；阀芯与阀套的配合间隙控制在0.008-0.012mm区间，既保证阀芯动作顺滑无卡滞，又能将内泄漏量控制在行业标准允许的范围内，避免介质内泄造成的压力损失与能源浪费。安装边界方面，法兰端的连接尺寸匹配DN15通径的常规法兰标准，电磁驱动模块的径向尺寸与轴向长度经过优化，在多阀并排安装的阀岛布局中，

　　相邻阀件之间预留足够的接线与操作空间，不会出现安装干涉；整体重量控制在合理区间，单阀安装时无需额外设置承重支架，直接通过法兰螺栓即可完成固定，降低现场安装的施工成本。设计过程中还考虑了维护便利性，线圈模块与阀体部分采用可拆卸连接结构，当线圈出现烧损故障时，无需拆解整个阀体与管路连接，仅需松开端部锁紧螺母即可更换线圈，大幅缩短设备停机维护的时间。阀腔内部的流道采用圆弧过渡设计，避免介质中的杂质在流道拐角处沉积造成堵塞，适配洁净度一般的工业介质输送场景，减少日常维护的频次。
