多段式中空回转气动夹紧旋转夹具

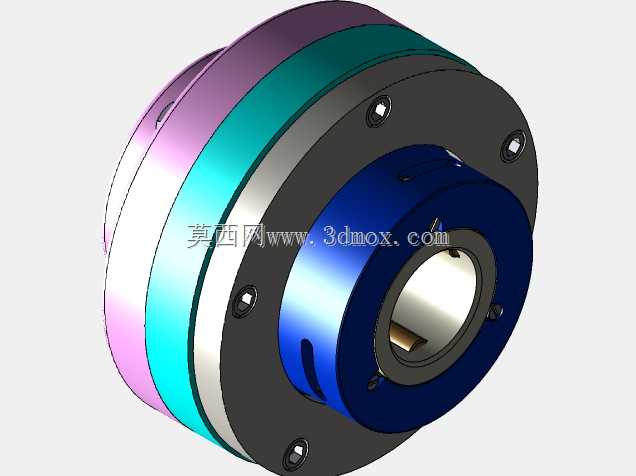

　　这款中空结构的旋转夹紧夹具，主要适配回转类加工、检测、装配工位的工件夹持需求，在3C通讯零部件加工、小型轴套类零件车削工位、自动化上下料转台配套场景中应用广泛，可在夹具持续回转的过程中保持稳定的夹持力输出，避免工件转动过程中出现松脱、偏心的问题。从结构设计来看，夹具采用多段叠层式的环形布局，最外侧设置多组彩色标识环，不同色环对应不同的气路通道与夹持行程区间，方便现场调试人员快速识别夹具工作状态，无需拆解即可判断当前夹持档位。主体安装法兰端采用均匀分布的内六角螺钉锁紧结构，安装孔位采用圆周等分布局，可适配标准转台、主轴端的安装螺孔，安装时仅需保证法兰端面与回转轴线的垂直度公差在0.02mm以内，即可保证整体回转精度。

　　中空内孔设计是这款夹具的核心特点，贯通式的内孔可允许长轴类工件、管线从中心穿过，适配穿轴送料、中心吹气排屑、内置检测探头等特殊工位需求，解决了普通实心回转夹具无法兼容长料加工的痛点。夹持端内置弹性胀紧结构，通气后驱动内部楔形块推动夹爪沿径向均匀收缩，夹持力可通过进气压力线性调节，针对薄壁类零件可调低气压避免夹伤工件表面，针对重型切削工位可提升气压保证夹持刚性。夹具的回转配合面采用高精度轴承支撑，径向跳动可控制在0.01mm以内，高速回转时无明显抖动，适配最高3000rpm的回转工况。整体外形采用阶梯式圆柱结构，最大外径处预留了气路接口安装位，侧面开设的气路孔采用防转密封结构，回转过程中不会出现气管缠绕、漏气的问题。安装边界方面，

　　夹具轴向总长度控制在紧凑区间，不会过多占用主轴端的安装空间，尾部的锁紧螺母可调整内部轴承预紧力，长期使用出现精度衰减时无需整体更换，仅需调整预紧量即可恢复回转精度。夹具体的密封结构采用多道O型圈防尘设计，可适配切削液、粉尘较多的加工车间环境，避免金属碎屑进入内部配合面造成卡滞、磨损，延长夹具的维护周期。
