紧凑型带蜗轮蜗杆传动的减速变速箱

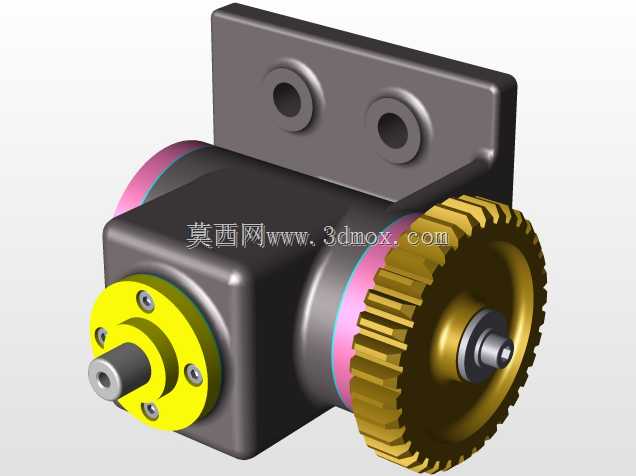

　　这款紧凑型减速变速箱采用蜗轮蜗杆传动构型，在小体积箱体内部完成大减速比动力传递，整体结构将输入轴、输出轴、传动蜗轮、蜗杆啮合副、箱体支撑座、端盖密封结构整合为一体，适配各类需要低转速大扭矩输出的轻工、通讯辅助设备、小型自动化输送工位。从实际装机场景来看，这类减速单元常布置在设备侧部安装面，顶部一体式铸造型支座预留两个同轴安装通孔，可直接穿入螺栓固定在设备机架立板上，不需要额外加工转接支架，安装时两个孔位的中心距、孔边到箱体侧壁的避让距离都在三维结构中做了边界校核，锁紧螺栓时不会和侧边伸出的蜗轮、输入轴端发生运动干涉。

　　箱体本体采用方正封闭铸壳造型，棱角处做过渡圆角，既保证壳体刚性，也避免应力集中在轴系支撑位置。动力从左侧黄色法兰端的输入轴接入，输入轴伸出端做同轴定心轴颈，配套法兰盘上均匀布置四颗紧固螺钉，用来对接驱动电机或者联动输入轮系，轴端中心预留工艺孔，方便装配时顶推定位、也可作为同轴度检测基准。箱体右侧伸出的大直径蜗轮采用齿圈一体式结构，外缘加工连续渐开线啮合齿，蜗轮轮毂处做阶梯轴定位，输出端轴颈可外接负载摆臂、传动链轮或者同步带轮，蜗轮和箱体侧壁之间设置环形隔套与密封挡圈，既限制蜗轮轴向窜动，也阻挡箱内润滑脂外泄、阻挡外部粉尘进入啮合腔。

　　设计过程中优先保证啮合副的中心距公差，箱体上的蜗杆支撑孔与蜗轮轴孔采用一次装夹同轴加工的建模基准，三维装配时将蜗杆轴线与蜗轮轴线设置为空间垂直交错，啮合齿面预留合理侧隙，避免运行时出现卡滞、齿面过早磨损。顶部安装支座的板面厚度做了加厚处理，承载整机重量以及输出端负载产生的倾覆力矩时，支座根部不会出现形变。整机的外形边界完全避让开安装面后方的管线排布空间，输入轴伸出长度、蜗轮外圆到安装基准面的距离都经过尺寸链核算，选型时可以直接将该模型导入设备总装，核对轴高、安装孔位、运动包络范围，不需要反复二次测绘。箱体内腔预留润滑脂储油空间，端盖结合面均设置密封槽，长期运行时传动副维持稳定润滑，适配间歇运转、频繁正反转的小型传动工位。
