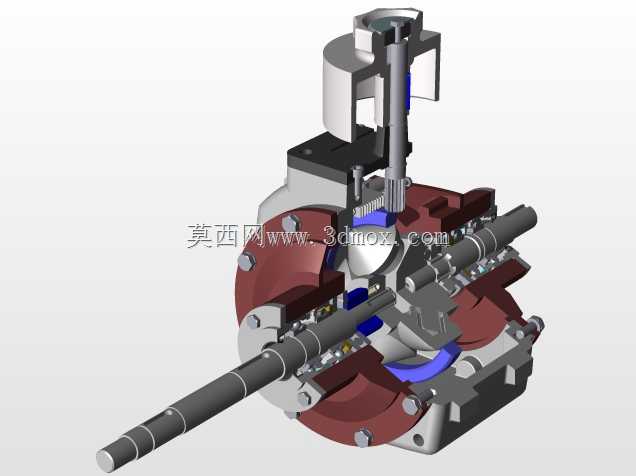

锥形切割开关内部传动结构三维数模

　　该结构为带锥形切割功能的流体控制开关核心总成，主要应用在中低压流体输送管路的通断与流向切换场景，常见于工业流体分配系统、小型液压控制回路、化工取样管路等需要快速截断介质同时对管路内残留介质做切向分隔的工况，避免管路残压导致的介质渗漏、不同介质串混问题。从结构布局来看，整体采用同轴多轴交叉布置方案，纵向操作轴通过顶部的限位套做轴向导向，操作端的行程通过台阶轴肩做硬限位，避免操作过位导致内部密封件被切损；横向的介质流通轴集成了锥形密封副，动密封位置采用多道环形槽嵌入密封件的设计，密封槽的倒角做了15度导向处理，装配时不会刮伤密封件唇边。设计阶段优先考虑了安装边界的适配性，整体安装法兰采用对称分布的螺栓孔布局，

　　螺栓孔中心距按照常规管路阀件的通用安装尺寸做匹配，可直接替换同通径的常规截止阀，不需要额外改动管路安装支架；主体外壳采用剖分式结构，上下壳体通过周向均布的内六角螺栓锁紧，壳体结合面开有密封胶圈槽，装配时可通过涂覆密封胶或加装O型圈实现壳体间的静密封，拆解维护时仅需拆开周向螺栓即可取出内部全部传动组件，不需要整体从管路上拆下阀体，大幅降低现场维护的工作量。内部的锥形切割副采用硬质合金配对研磨的设计，锥面配合角度控制在12度，既保证闭合时的密封比压足够，又避免操作时的扭矩过大导致操作卡滞；传动齿轮组采用直齿圆柱齿轮传动，齿轮模数根据操作扭矩做匹配，齿面做了硬化处理，长期频繁操作也不会出现齿面磨损导致的传动间隙过大问题。

　　横向流通轴的两端预留了标准管螺纹接口，可直接对接同规格的金属管路或软管接头，轴内部的流道做了圆弧过渡处理，减少介质流经时的阻力损失，避免介质内的固体杂质在流道拐角处堆积卡滞阀芯。纵向操作轴的顶部预留了手柄安装位，既可以加装手动操作手柄，也可以对接气动、电动执行器实现远程自动控制，适配不同自动化程度的使用场景。内部的轴承位置采用自带润滑槽的滑动轴承，轴承材质选用铜基石墨自润滑材料，不需要定期加注润滑脂，可在长期免维护的状态下稳定运行，适配一些不便频繁做维护的高空管路、封闭设备内部的安装场景。
