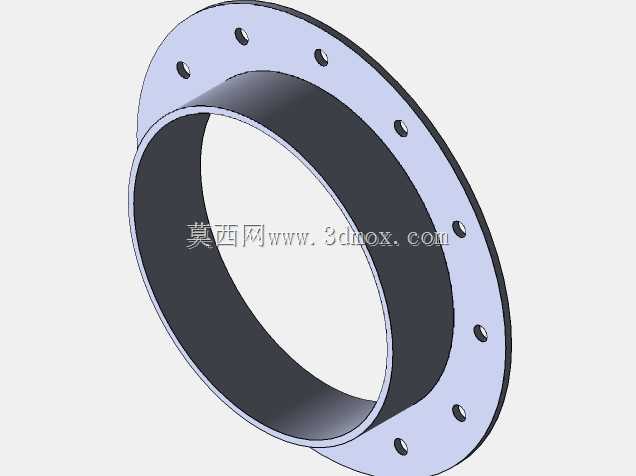

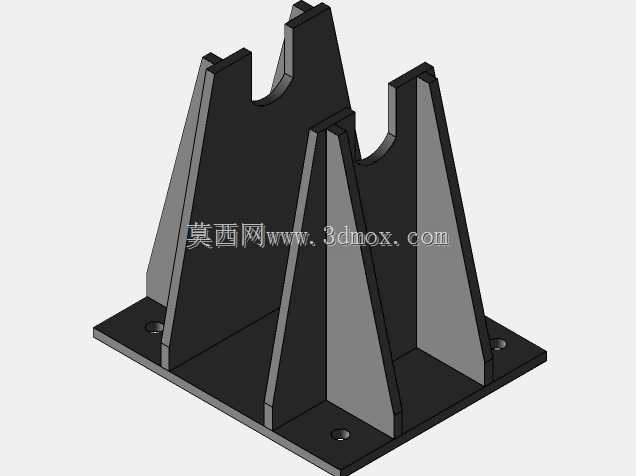

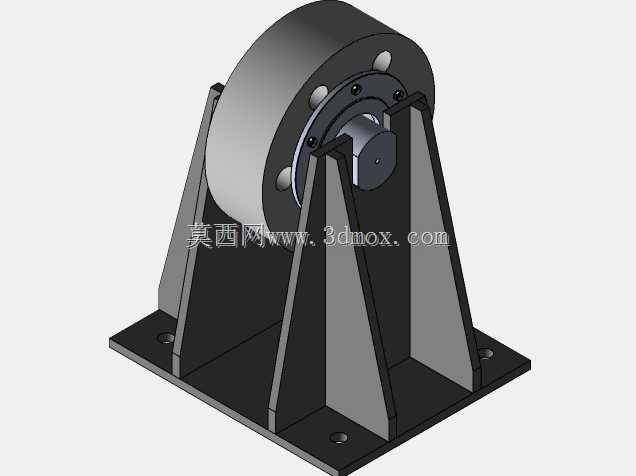

带安装孔位的筒式法兰连接环结构

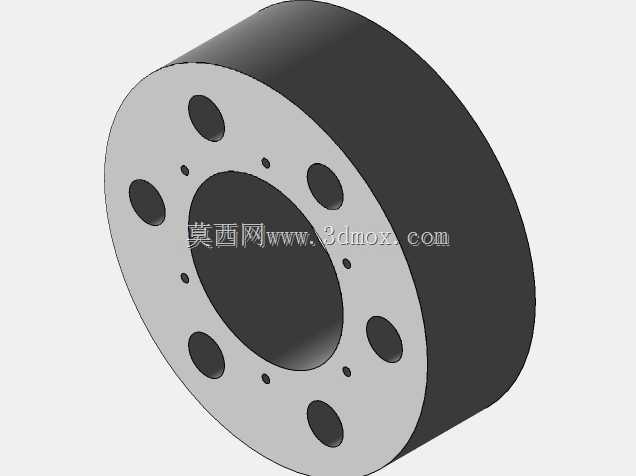

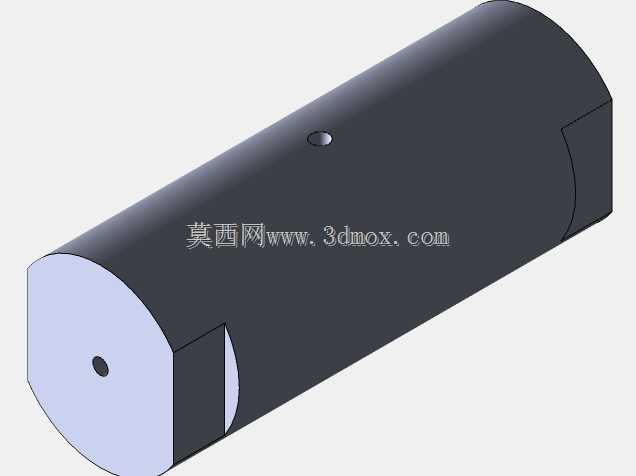

　　这类带筒身延伸段的法兰结构，常应用在中低压流体输送管路、通风除尘风道、常压罐体侧壁接口的连接场景中，区别于普通平焊法兰的短颈结构，延伸的筒段可以大幅降低接口位置的应力集中系数，尤其适配管路存在小幅振动、轴向窜动的工况，能避免焊缝位置长期受交变载荷出现开裂渗漏的问题。从结构设计逻辑来看，法兰盘上均匀分布的通孔是为了配合六角头螺栓完成对接面的压紧，孔位的节圆直径、孔径公差都需要匹配对应公称通径的法兰标准，同时要给螺栓安装预留足够的扳手操作空间，避免相邻螺栓出现干涉无法锁紧的情况。延伸筒段的内径和对接管路的外径保持一致的配合公差，装配时可以直接将筒段套入管路外侧完成定位，现场焊接时不需要额外做对接找正，能有效降低现场安装的施工难度，

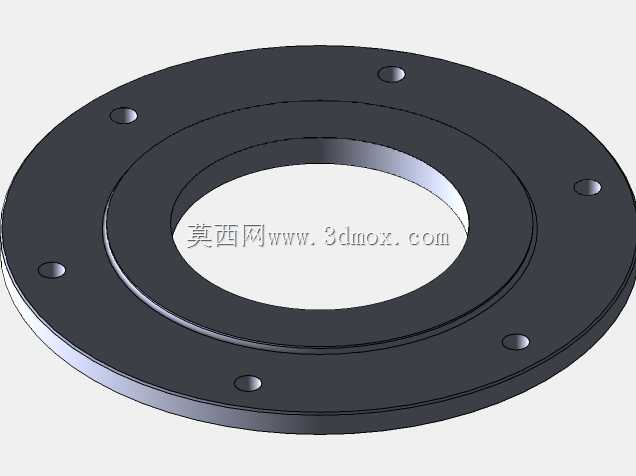

　　筒段的长度设置需要覆盖管路焊接的热影响区，避免焊接热量传导到法兰密封面造成平面度变形，影响后续的密封效果。法兰盘的密封面没有加工凸台或者水线结构，属于全平面密封形式，适配橡胶垫片、四氟垫片这类软质密封垫，适合压力等级不超过1.6MPa的管路系统，压紧时螺栓的预紧力不需要过高，就能让密封垫产生足够的形变填充接触面的微观间隙，达到密封要求。在建模过程中，需要重点控制法兰盘端面和筒段轴线的垂直度公差，这个形位公差直接影响对接后两个法兰面的贴合度，如果垂直度超差，锁紧螺栓后会出现局部间隙过大，即使加大螺栓预紧力也容易出现渗漏，严重时还会造成筒段出现额外的安装内应力，长期运行后出现结构变形。法兰盘的厚度需要根据公称压力、螺栓数量来核算，

　　既要保证螺栓锁紧时法兰盘不会出现翘曲变形，也要避免厚度过大造成材料浪费、整体重量超标。这类结构在环保设备的通风管路、给排水系统的管道连接、小型储料罐的进出料接口位置都有大量应用，设计时除了满足结构强度要求，还要兼顾现场安装的操作便利性，比如孔位的数量要和配套的法兰完全匹配，筒段的外边缘要做倒角处理，方便套装管路时顺利导入，避免锋利的边缘割伤安装人员的手部或者损坏密封件。
