多工位阶梯式导向定位长条构件

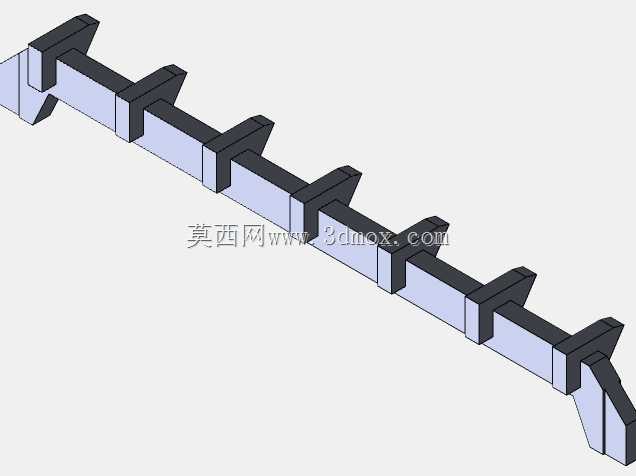

　　这类长条阶梯式构件常应用在通讯设备组装生产线的工装治具中，作为工位流转时的导向定位基准使用，也可适配小型电子元器件的排列送料轨道侧边限位，在多工位连续作业的装配场景里，能为待加工工件提供连续的侧向支撑与位置约束，避免工件在流转过程中出现偏移、错位的问题。从结构设计来看，构件主体采用等截面长条基体，沿长度方向等距分布多个向外凸起的阶梯挡块，每个挡块的端面都做了直角过渡处理，相邻挡块之间的间距与对应工位的工件宽度匹配，能够同时卡合多个待装配工件的侧边，实现批量工件的同步定位。基体两端设置了斜切导向头，一端为大角度斜口，方便工件从轨道入口处顺利滑入定位区间，另一端的斜切角度更小，可在工件流出工位时起到平滑导向作用，避免卡料。

　　设计过程中优先考虑了构件的安装适配性，基体底面为全平面结构，可直接通过沉头螺丝固定在工装基板的T型槽或者平面安装位上，不需要额外加工适配的安装座，挡块的凸起高度经过匹配计算，刚好高出待定位工件的侧边高度三分之一，既能够提供足够的限位力，又不会干扰工件上方装配机构的作业路径。构件的整体宽度控制在窄幅区间，不会占用过多工装台的安装空间，相邻挡块之间的凹槽深度统一，能够适配同系列不同长度规格的通讯类小零件定位，不需要更换治具就能完成多规格产品的共线生产。在实际使用场景中，这类构件往往成对对称安装在输送轨道的两侧，两侧挡块位置一一对应，形成连续的定位槽位，工件沿轨道滑动时，每经过一个工位就会被对应位置的挡块卡住侧边，等待装配、

　　检测等工序完成后，再由拨料机构推动工件沿导向斜面滑入下一个工位，整个过程不需要额外的定位夹具动作，能够有效简化工装结构，降低生产线的制造成本。构件的棱角位置都做了微小的倒角处理，避免长期使用过程中刮伤工件表面，也能减少工件滑动时的摩擦阻力，提升流转顺畅度。
