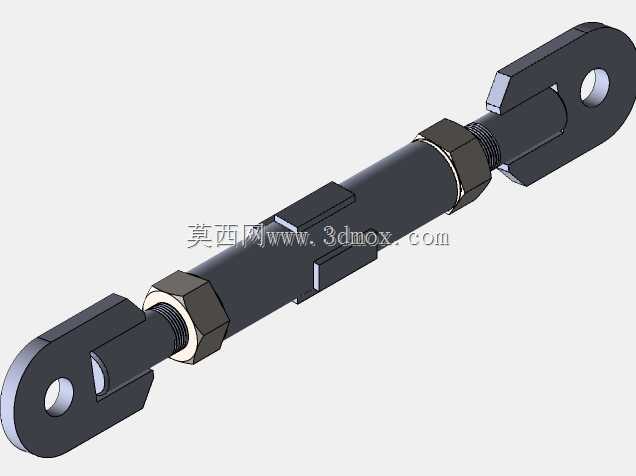

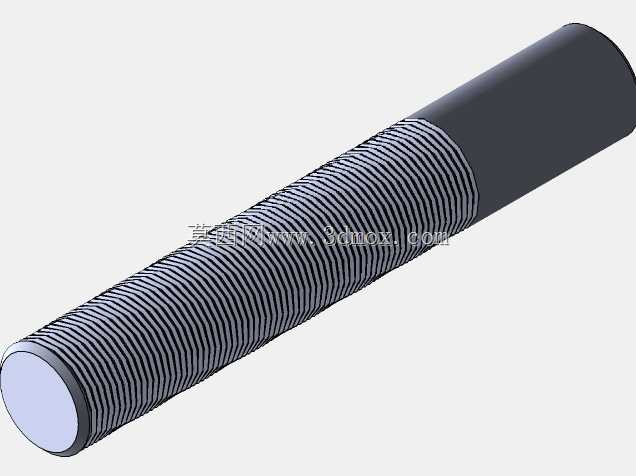

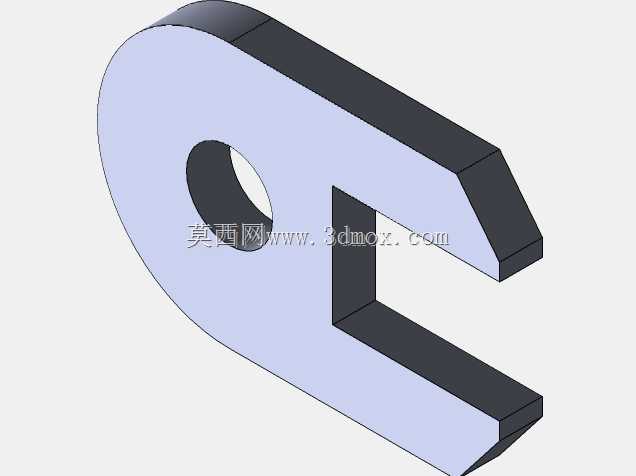

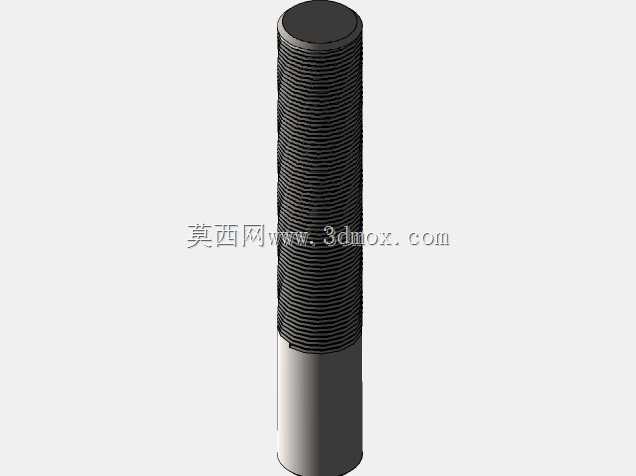

这类双向叉耳式可调拉杆,在工业设备的张紧、定位、传力场景中应用十分广泛,小到自动化生产线的工位定位拉撑,大到工程机械的辅助支撑、输送设备的张紧机构,都能见到这类结构的身影。不同于固定长度的刚性拉杆,这款构件的核心设计点在于中部的双螺母调节结构,两端叉耳分别加工有外螺纹段,与中部的杆体内螺纹配合,旋转中间杆体即可在一定范围内调整两端叉耳的总间距,调整到位后拧紧两端的锁紧螺母,即可锁死长度,避免受载后出现长度滑移。从结构细节来看,两端的叉耳接头都加工有同轴的销孔,用于配套圆柱销或者铰接螺栓实现与安装座的铰接连接,这种铰接形式可以补偿安装过程中少量的角度偏差,避免拉杆承受额外的弯曲载荷,保证受力始终沿杆体轴向传递,
减少附加弯矩带来的结构失效风险。设计这类构件时,首先要明确额定工作载荷下的杆体拉应力,中部杆体的螺纹小径要满足抗拉强度要求,叉耳部位的销孔挤压强度、耳板的剪切强度都需要逐一校核,避免在交变载荷下出现耳板撕裂或者螺纹滑牙的问题。安装边界上,需要预留足够的调节操作空间,锁紧螺母的外六角尺寸要匹配常规扳手的操作空间,两端叉耳的销孔同轴度要控制在合理公差范围内,避免安装后出现卡滞。实际使用中,这类拉杆常被用于输送带张紧、设备机架的斜向支撑、阀门操作机构的传动连杆、工装夹具的快速拉紧结构,相比焊接式的固定拉杆,可调式结构能大幅降低安装精度要求,补偿加工和装配带来的尺寸误差,后期维护时也能根据磨损情况微调长度,补偿铰接孔磨损带来的间隙,

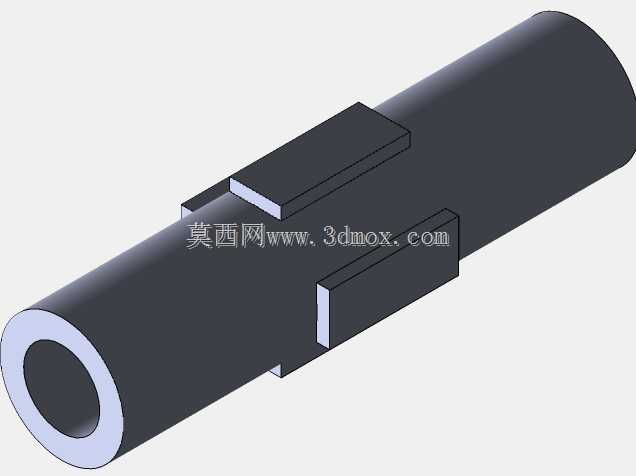

不需要整体更换构件。建模过程中,螺纹部分采用简化的装饰螺纹线即可满足工程图出图需求,关键配合面比如销孔的圆柱面、锁紧螺母的贴合面要保证形位公差,叉耳的开口宽度要匹配配套安装座的板厚,预留0.1-0.2mm的装配间隙,避免装配时出现过盈无法装入的问题。杆体中部设计有扁位结构,方便调节长度时用扳手夹持杆体旋转,不需要额外夹持杆体外圆破坏表面镀层,这个细节设计能有效提升装配和调节的操作便利性。
- 上一篇:薄壁环形密封回转支承结构设计
- 下一篇:多凸耳阶梯式长轴传动连接构件
- 全部评论(0)
- 模板大小: 4.66 MB
- 售价:5金币
- 下载次数: 6
- 系统要求: SOLIDWORKS
- 软件分类: 通用机械零部件
