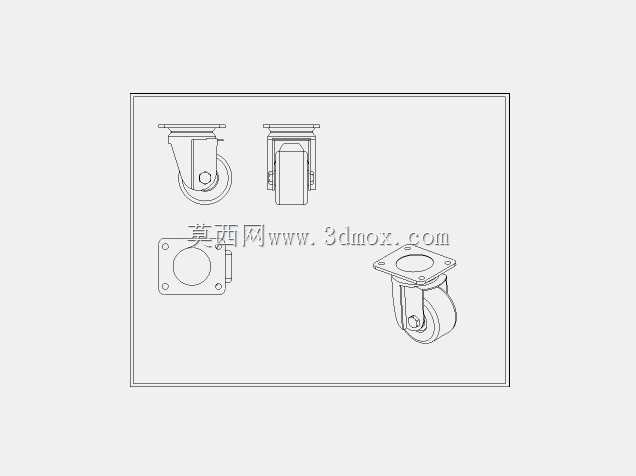

方形法兰式安装连接固定基座结构

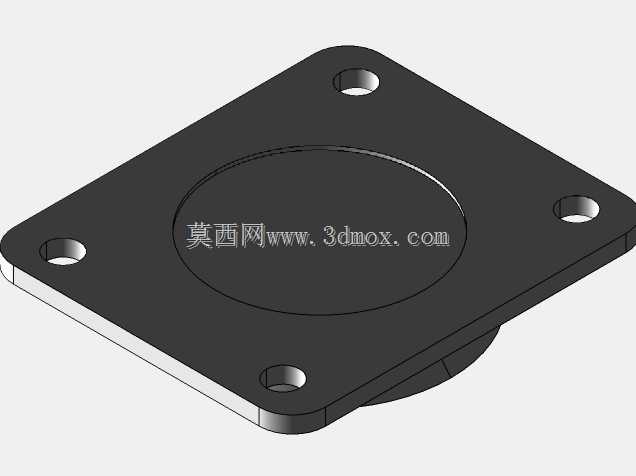

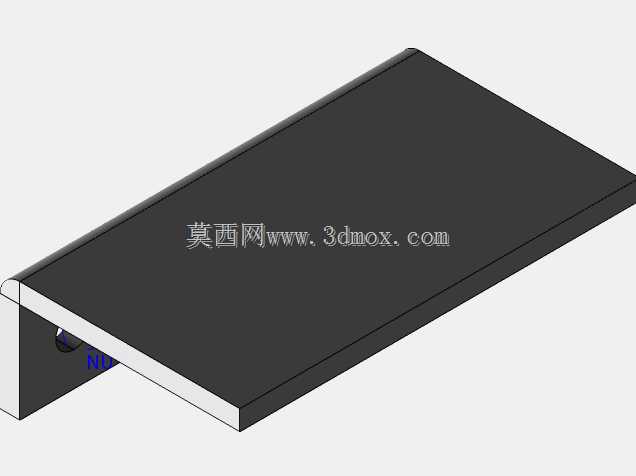

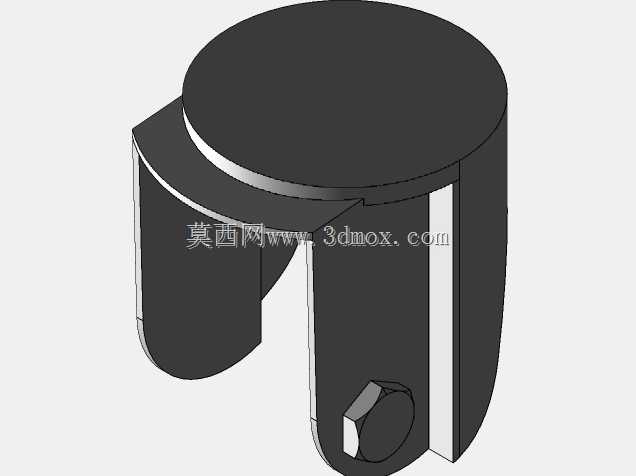

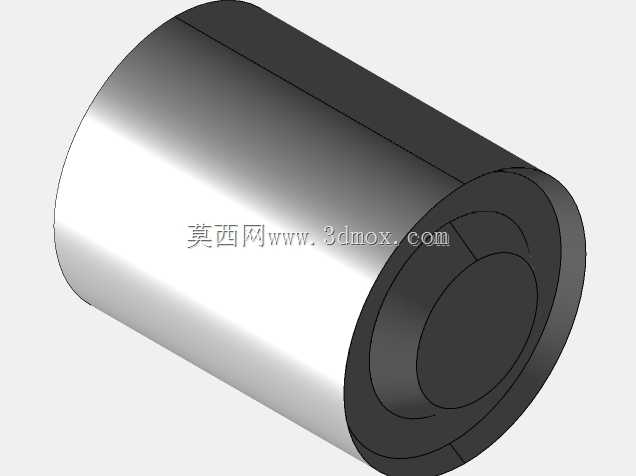

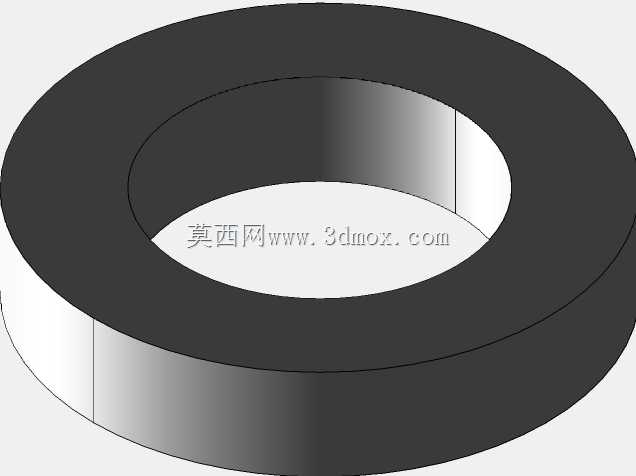

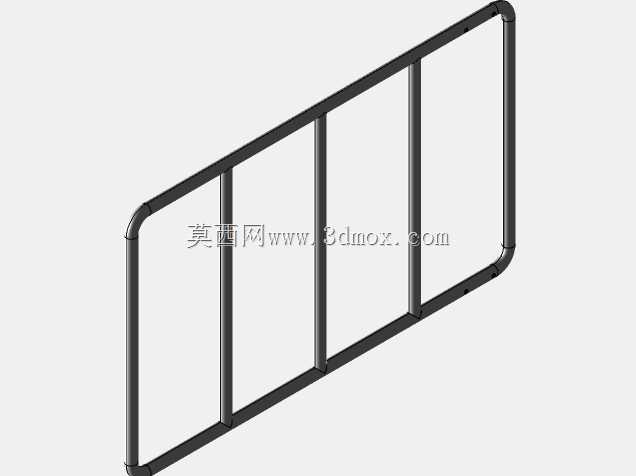

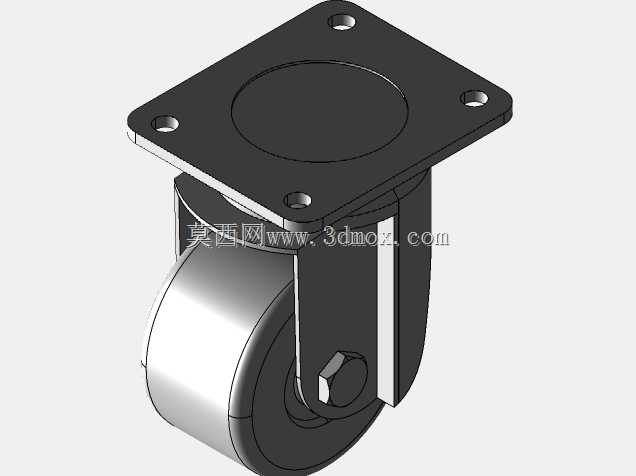

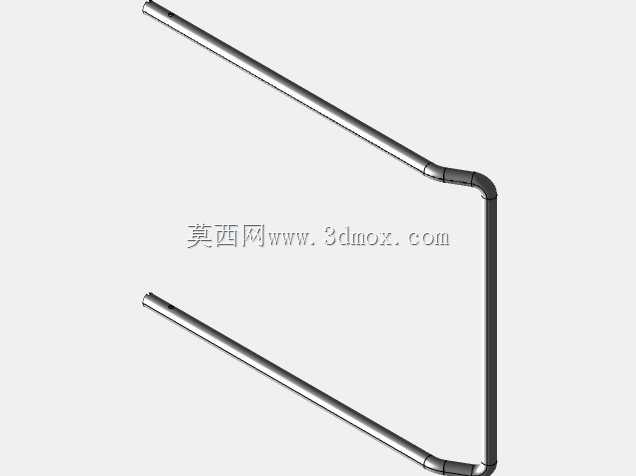

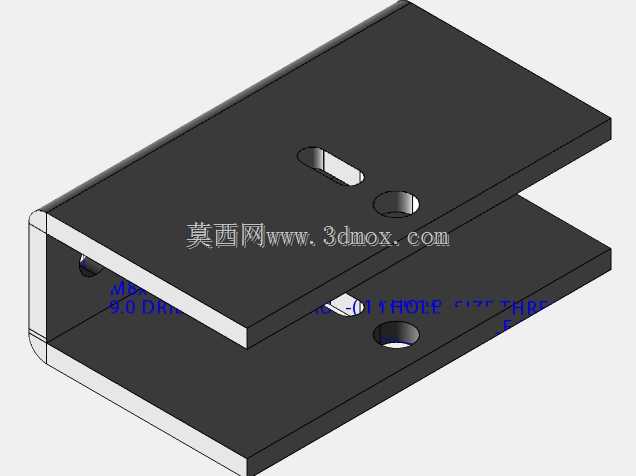

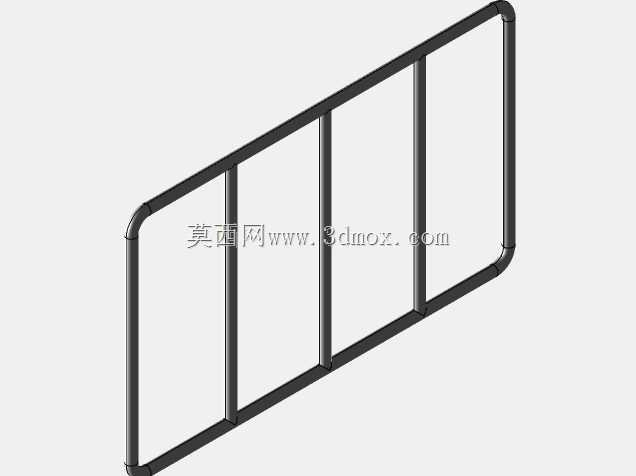

　　这类方形带安装孔的法兰式基座，在通讯设备、小型动力组件、传感检测单元的安装场景中应用十分普遍，核心作用是为上部搭载的功能部件提供稳定的安装基准，同时通过法兰面的贴合实现载荷的均匀分散，避免局部应力集中导致的安装变形或连接失效。从结构设计来看，主体采用方形板状主体搭配中心下沉式圆形定位槽的布局，四个角位对称布置贯通安装孔，这种对称式设计首先降低了安装对位的难度，作业人员无需刻意区分安装方向，只要对齐配套设备的安装孔位即可完成初步定位，中心的圆形沉槽则是为了匹配上部搭载部件的定位凸台，装配时凸台嵌入沉槽后可以自动完成同轴度校正，省去了反复调整对中的工序，能有效提升现场装配的效率。设计过程中首先要明确安装边界的约束，

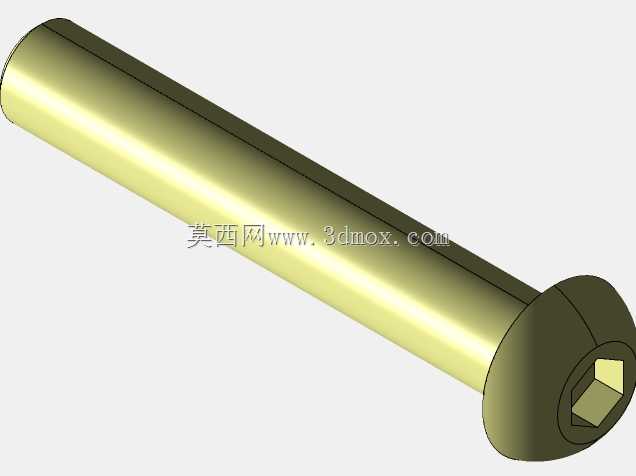

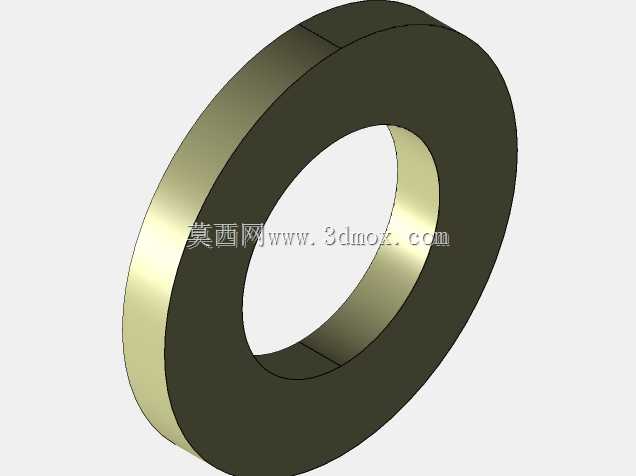

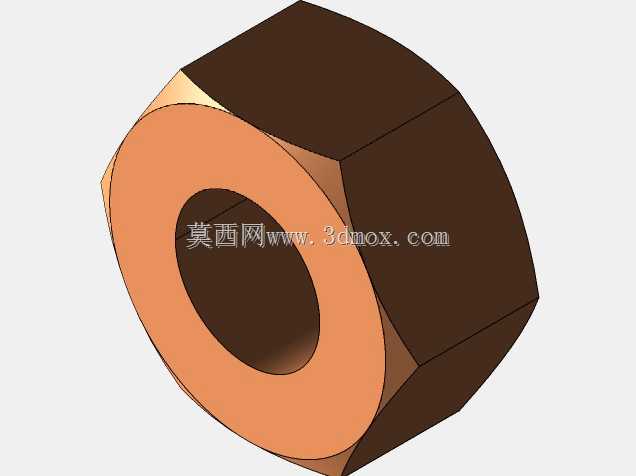

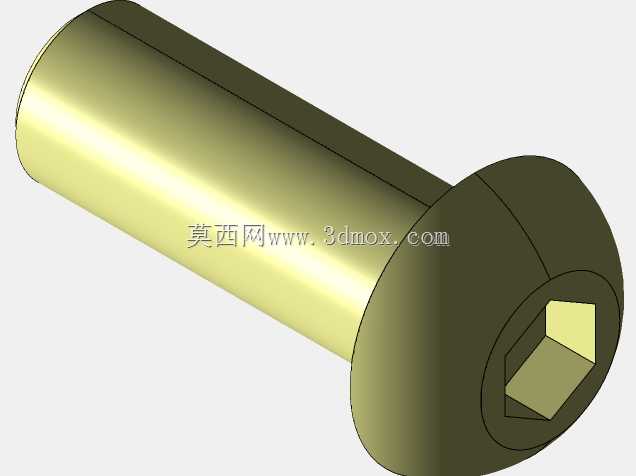

　　方形安装板的外轮廓尺寸需要匹配安装面的预留空间，四个安装孔的中心距严格遵循通用安装孔位规范，确保可以适配多数标准支架、设备面板的预装孔位，不需要现场二次扩孔或改制。板件的厚度经过载荷校核，针对100N级别的额定承载需求，在保证整体刚性的前提下控制了整体重量，避免基座自重过大增加安装面的额外负载。中心圆形区域的下沉深度经过精准计算，既要保证定位凸台嵌入后有足够的配合长度，不会在受侧向力时出现松脱偏移，又要避免下沉过深导致板件局部壁厚过薄，影响整体结构强度。四个安装孔采用通孔设计，适配常用的螺栓规格，孔位边缘做了微小的倒角处理，既可以去除机加工产生的毛刺，避免装配时划伤螺栓表面的防腐涂层，也能引导螺栓顺利穿入孔位，减少装配卡顿。

　　基座底部与安装面贴合的平面做了平面度管控，确保安装后整个基座与安装面完全贴合，不会出现局部翘曲，导致上部搭载的部件出现倾斜，影响设备的运行精度。在实际选型应用中，这类基座可以直接固定在设备机柜内壁、安装支架面板、户外设备的安装立面上，上部可以搭载小型通讯模块、气动元件、检测传感器等轻量化功能部件，沉槽的定位结构可以保证搭载部件的轴线与安装面垂直，在有振动的工况下也能保持位置稳定，不会出现长期使用后位置偏移的问题。设计时也充分考虑了加工工艺性，整体结构没有复杂的异形曲面，采用常规的铣削、冲压工艺即可完成加工，不需要特殊的定制刀具，量产时的加工成本可控，同时结构的对称性也降低了质检环节的检测难度，关键尺寸可以通过通用量具快速完成校验。
