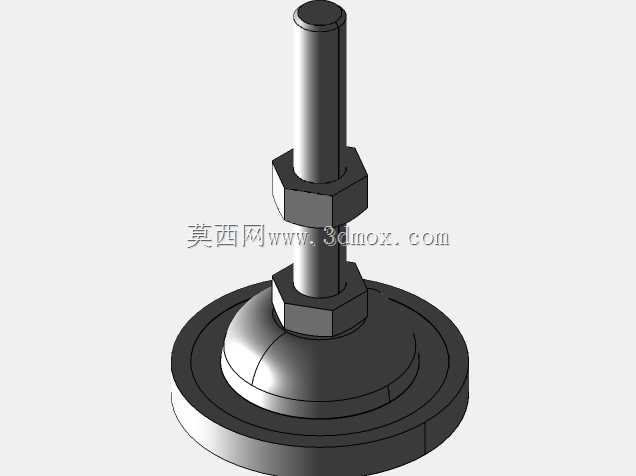

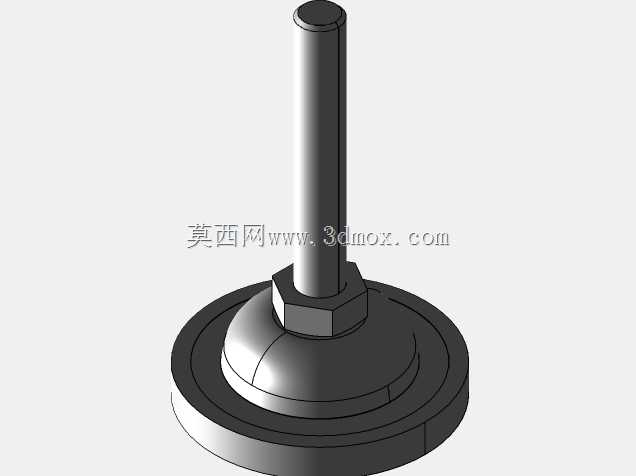

带杆圆盘式可调支撑脚结构设计

　　这款带杆圆盘式可调支撑脚，是工业设备安装场景中极为常用的支撑调平构件，日常多见于生产线机架、小型加工设备台架、仓储货架、输送线支架的底部安装位，核心作用是抵消安装地面的平整度误差，为上部承载结构提供稳定的水平支撑基础，避免设备运行过程中因受力不均产生晃动、偏移，或是因局部应力集中导致机架焊缝开裂、连接螺栓松动等故障。从结构设计逻辑来看，该构件采用长螺杆搭配圆盘底座的组合形式，螺杆与底座之间通过六角锁紧螺母实现位置锁定，当需要调整支撑高度时，只需转动螺母改变螺杆旋入底座的有效长度，即可实现一定范围内的高度无级调节，调整到位后锁紧螺母可完全锁死相对位置，避免设备运行振动导致支撑高度自行偏移。圆盘式底座的设计，

　　主要是为了增大支撑构件与地面的接触面积，在同等支撑载荷下降低单位面积的地面压强，既可以避免软质地面（如环氧地坪、实木车间地面）被压出凹陷，也能在地面存在微小不平整时，通过更大的接触范围提升支撑稳定性，底座边缘做了圆弧过渡处理，没有尖锐棱角，能减少车间作业人员磕碰受伤的风险。螺杆部分采用标准外螺纹设计，可直接与上部机架底部的内螺纹安装孔配合，无需额外加工复杂连接结构，安装时只需将螺杆旋入机架对应安装位，调整到所需高度后锁紧螺母即可完成装配，拆装维护都十分便捷。从安装边界来看，长螺杆的长度预留了足够的调节行程，可适配不同地面落差的安装场景，圆盘底座的直径尺寸经过载荷校核，可满足中小型工业设备的单脚承载需求，整体结构没有多余的复杂构件，

　　加工工艺成熟，螺杆采用金属材质保证足够的抗拉与抗剪切强度，底座可根据使用场景选用金属或高强度工程塑料材质，兼顾承载能力与地面防滑、防刮损的需求。在实际选型应用中，这类支撑脚的设计需要重点校核螺杆的长径比，避免调节到最大伸出长度时螺杆出现失稳弯曲，同时六角螺母的尺寸要适配常用扳手的操作空间，保证现场调整时无需特殊工具即可完成操作，底座与地面接触的端面可根据需求增设防滑橡胶垫，进一步提升设备运行时的抗滑移能力，尤其对于存在小幅振动的加工类设备，防滑垫层还能起到一定的隔振作用，减少振动向地面传递，降低车间整体的振动噪声水平。
