管道内滑动式带轮探入杆件结构设计

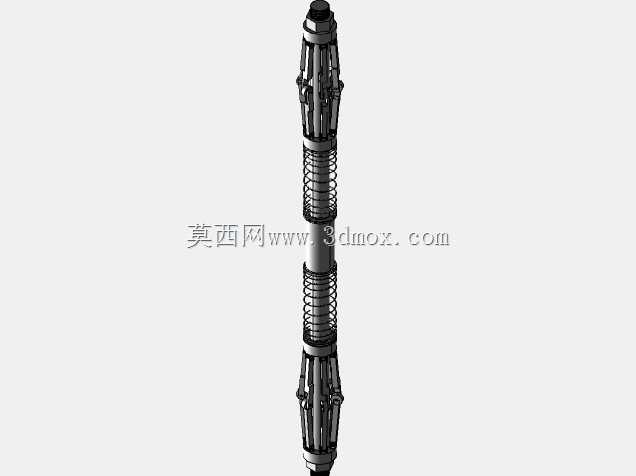

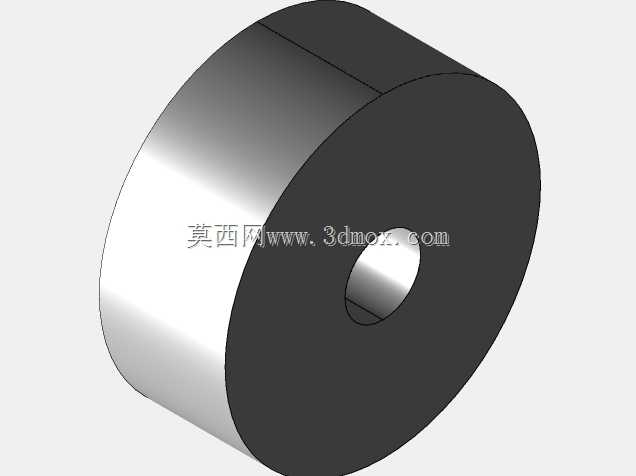

　　这款带轮滑动杆件的设计初衷，是解决小管径管道内部作业时，探入构件易卡滞、推送阻力大的工程痛点，目前在市政管网内窥检测、工业管道内壁清理、线缆穿管辅助作业场景中都有明确的适配空间。设计阶段没有采用常规的光杆直推结构，而是在杆件本体上集成了多组滑动滚轮，滚轮的外圆轮廓做了圆弧倒角处理，避免推送过程中刮伤管道内壁的防腐层或线缆护套，同时将滑动摩擦转化为滚动摩擦，大幅降低长距离推送时的行进阻力。

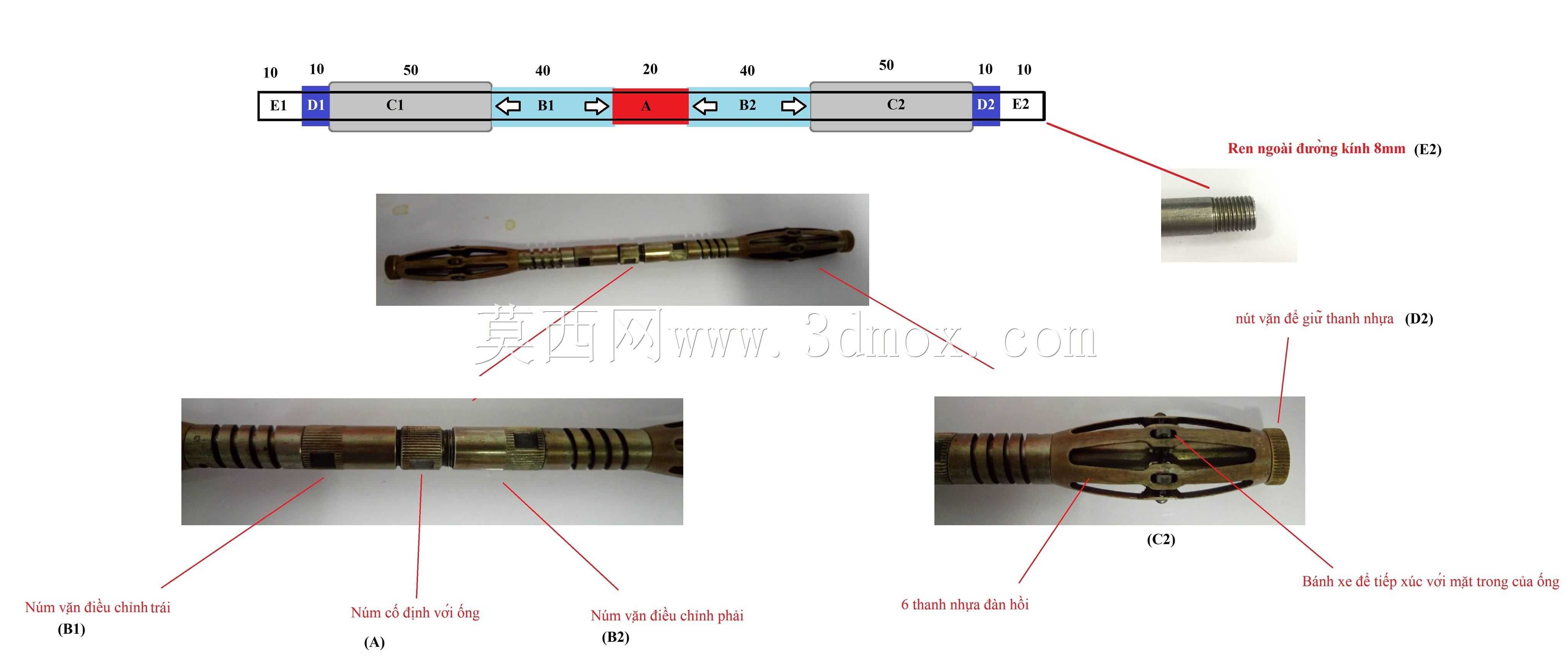

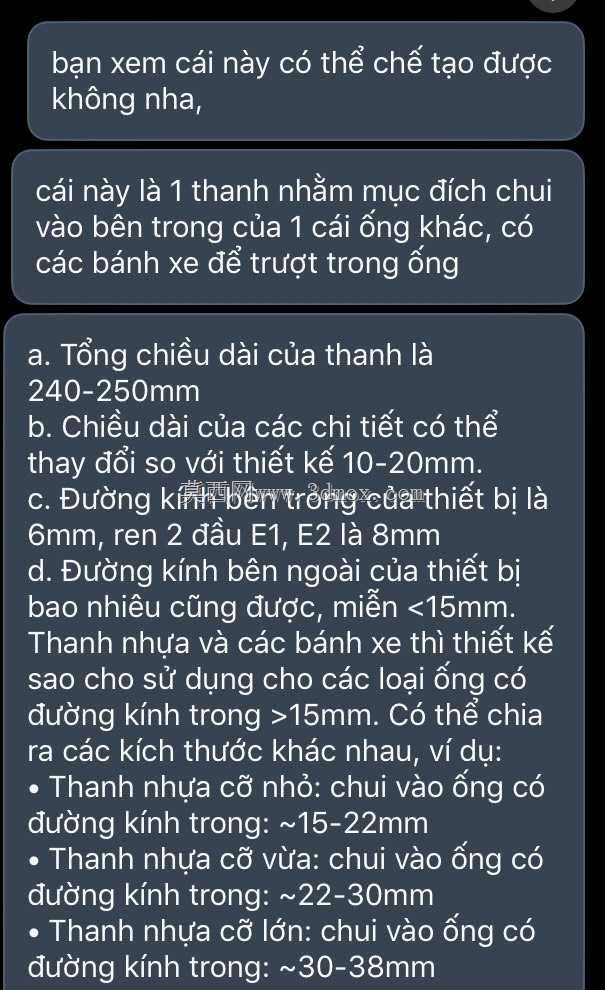

　　从尺寸边界来看，杆件主体的总长度控制在240-250mm区间，预留了10-20mm的结构调节余量，可根据作业管道的实际长度做截短适配，不会因为尺寸冗余导致管内转弯处卡滞。针对不同内径的管道，设计时做了分档适配逻辑：基础款杆件适配15mm以下内径管道，搭配的两组导向滚轮直径为8mm，滚轮采用低摩擦尼龙材质，既保证足够的结构强度，又能控制自身重量，减少人工推送的负载；针对15-22mm内径的管道，可更换小尺寸硬质塑料衬套拓宽杆件外径，无需更换主体结构就能完成适配；22-30mm内径管道则对应大尺寸衬套，通过更换不同厚度的衬套实现多管径兼容，不需要单独开模制作多套杆件，大幅降低加工和备件成本。

　　结构设计上，滚轮的安装轴做了防脱落卡簧槽设计，避免管内作业时滚轮脱落遗留在管道内部造成二次堵塞，杆件的前端做了15度的导向倒角，遇到管道接缝、轻微变形位置时可以顺利滑过，不会出现端头卡滞无法推进的问题。需要注意的是，这款杆件的结构特性决定了它仅适配直段或大曲率弯管场景，无法在小半径U型弯管道内完成推送作业，选型时需要提前确认作业管道的转弯半径参数，避免结构适配失误。杆件的尾部预留了标准的螺纹连接接口，可以搭配不同的作业端头，比如摄像头支架、清理刷头、线缆牵引头，拓展不同的作业功能，不需要针对单一作业场景单独设计探入结构。
