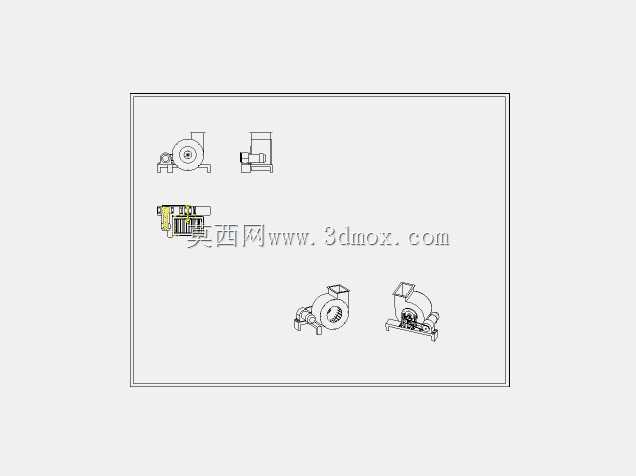

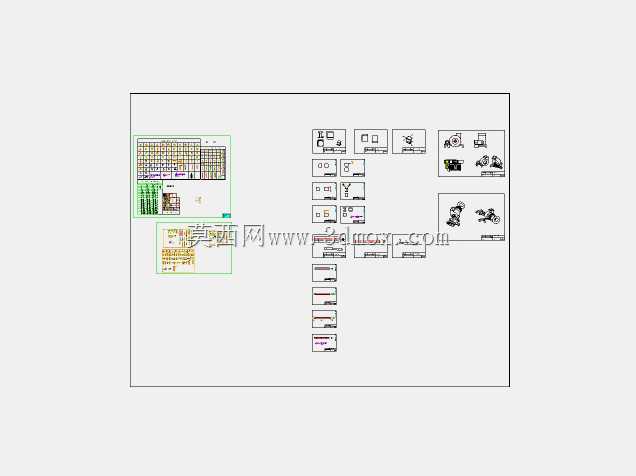

1.5kw皮带传动离心式通风机结构设计

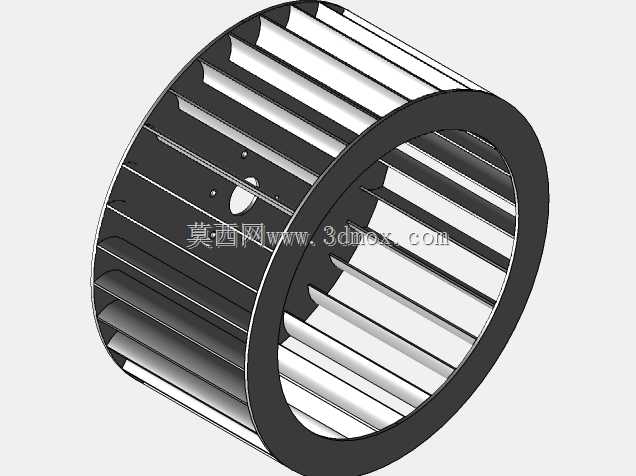

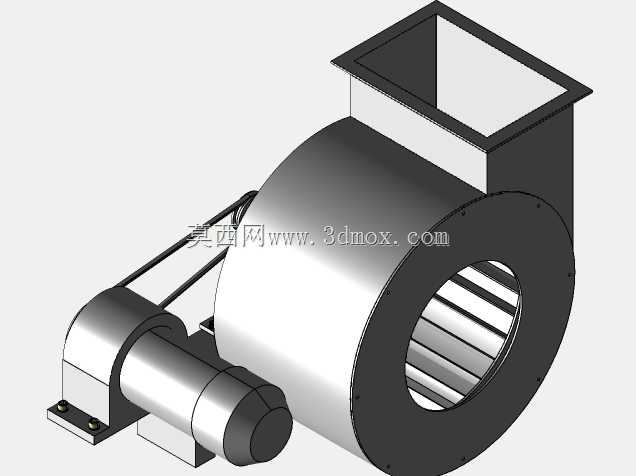

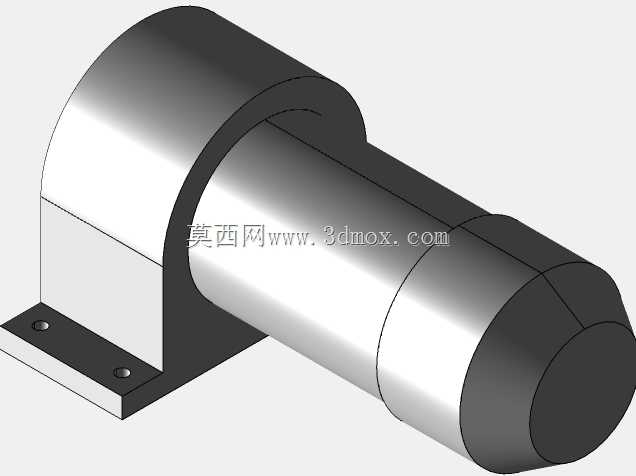

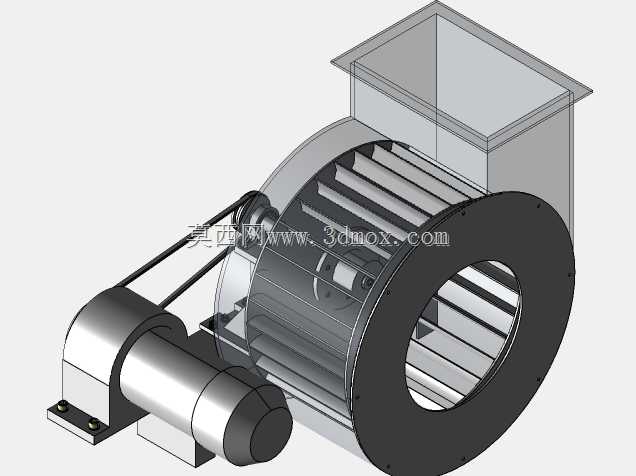

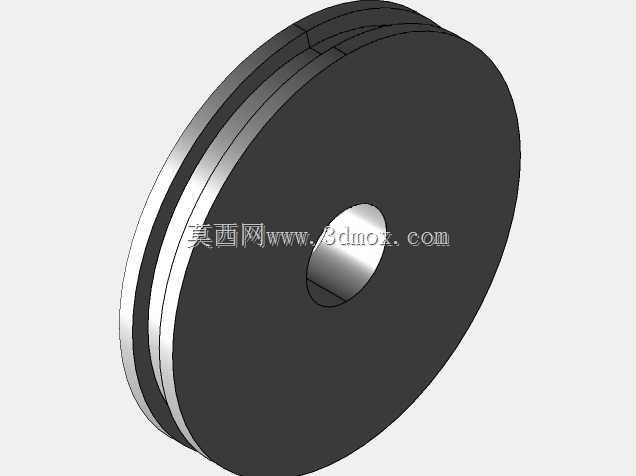

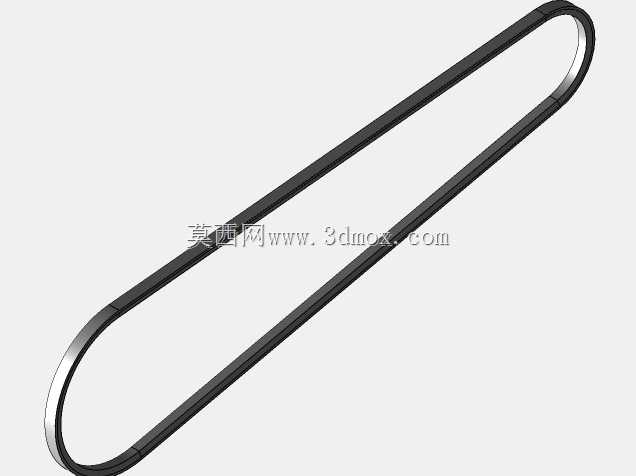

　　这款1.5kw规格的皮带传动离心通风结构，在民用商用通风、小型工业排风、设备配套散热场景中适配性极强，常见于车间工位补风、小型除尘系统前端引风、商用厨房排油烟配套、暖通空调系统送风段等工况，核心作用是通过叶轮高速旋转产生的离心力对气体做功，完成空气的定向输送，克服管路阻力将指定区域的空气输送到目标位置。从结构设计逻辑来看，整体采用电机与风轮分体式皮带传动布局，这种设计的核心考量是可以通过皮带轮的直径配比灵活调整叶轮转速，匹配不同工况下的风压风量需求，同时避免电机直接接触输送介质，在输送带有少量油烟、潮气、轻微粉尘的空气时，能降低电机进灰受潮的故障概率，延长动力部件的使用寿命。模型完整还原了多翼式前向叶轮结构，

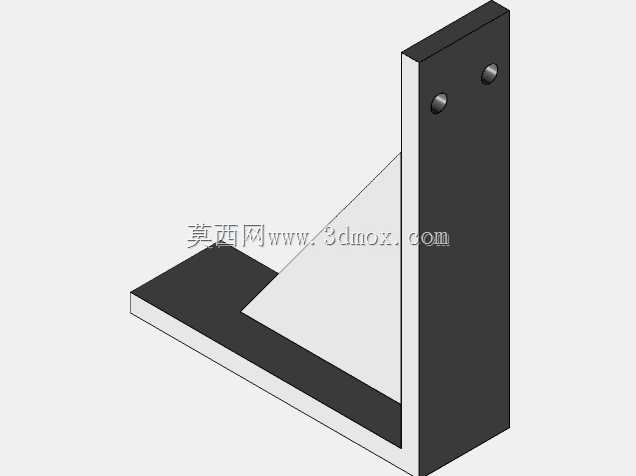

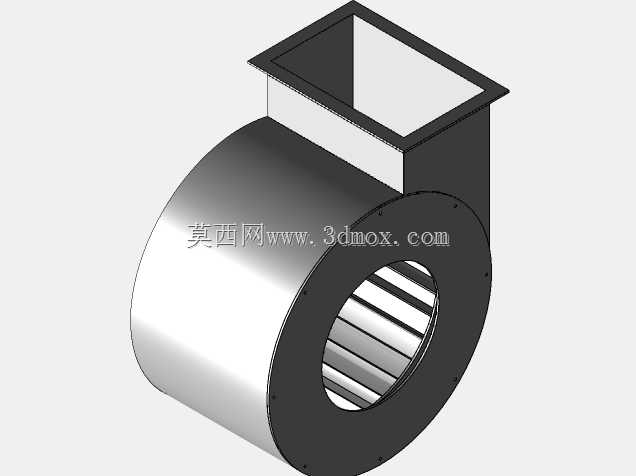

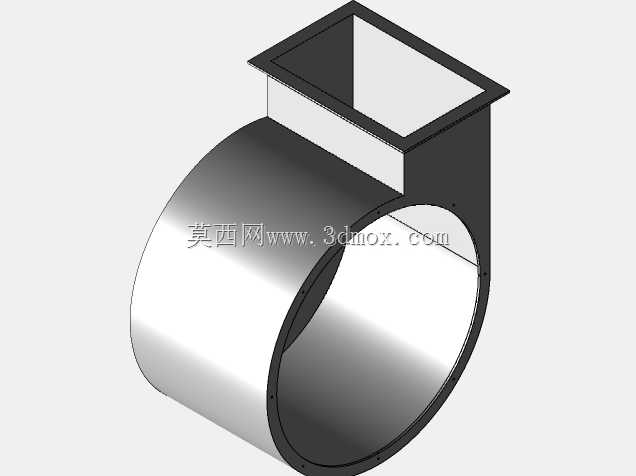

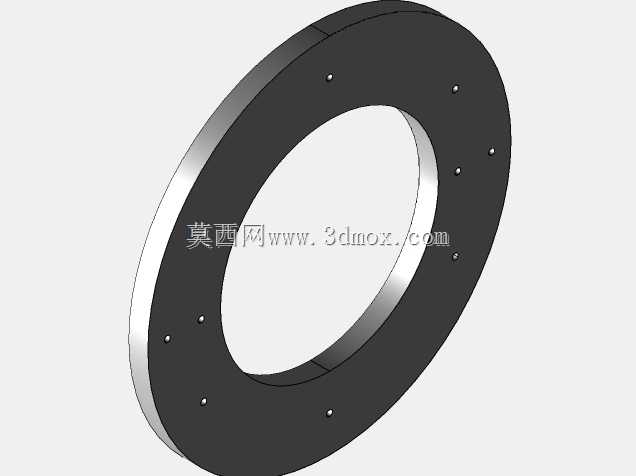

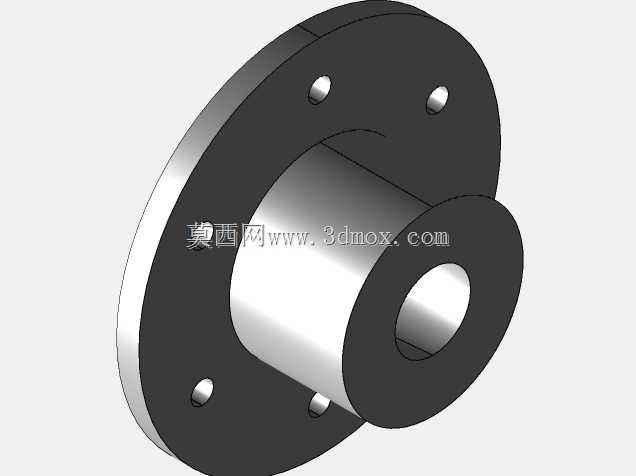

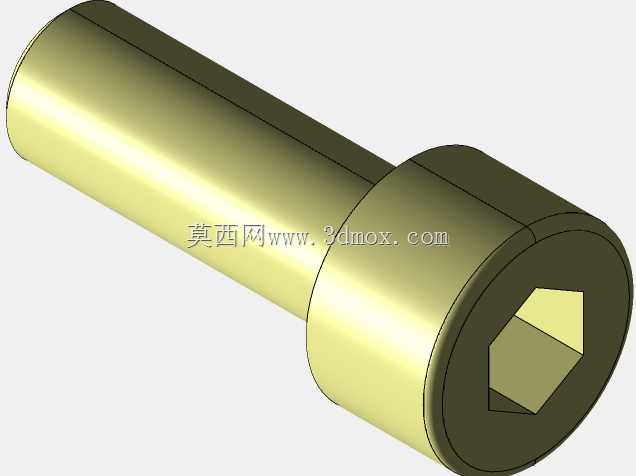

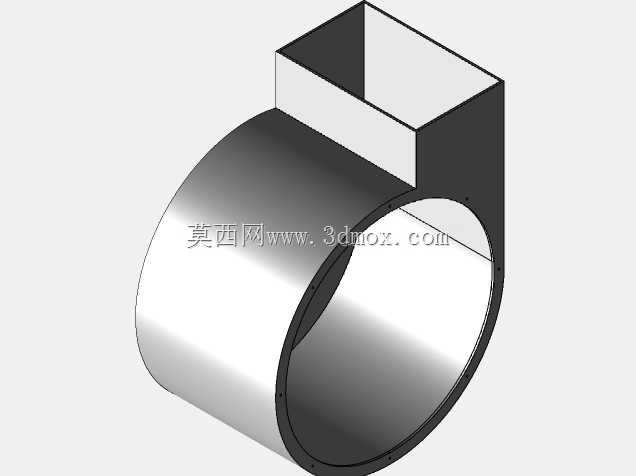

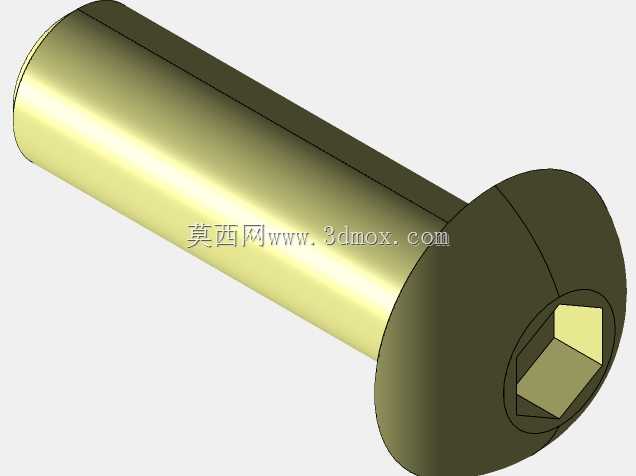

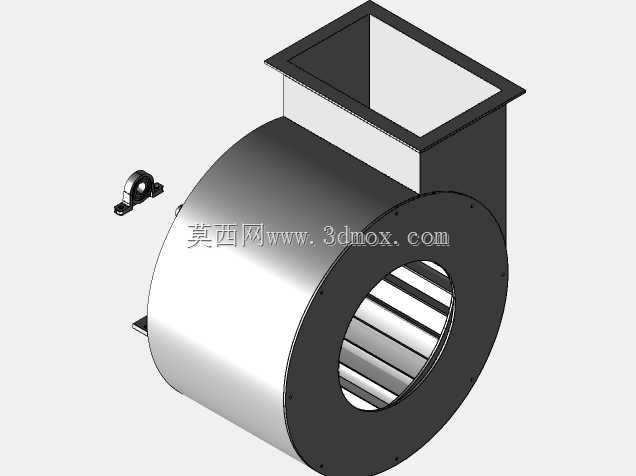

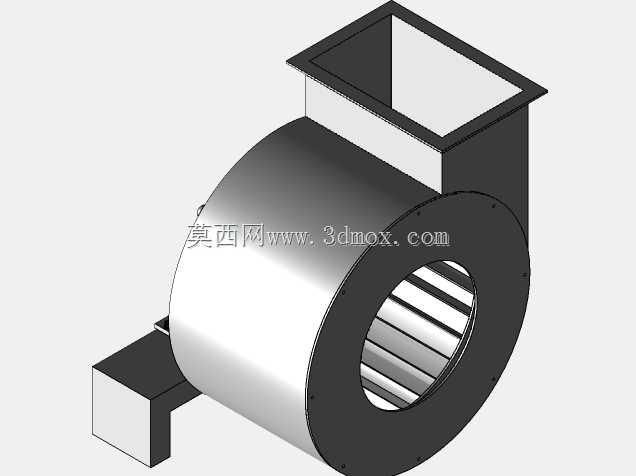

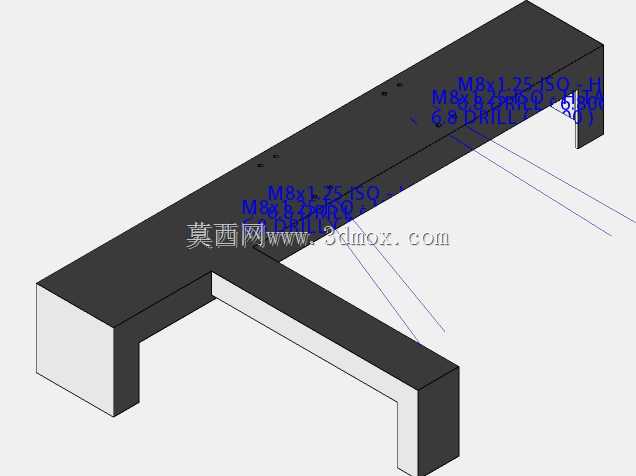

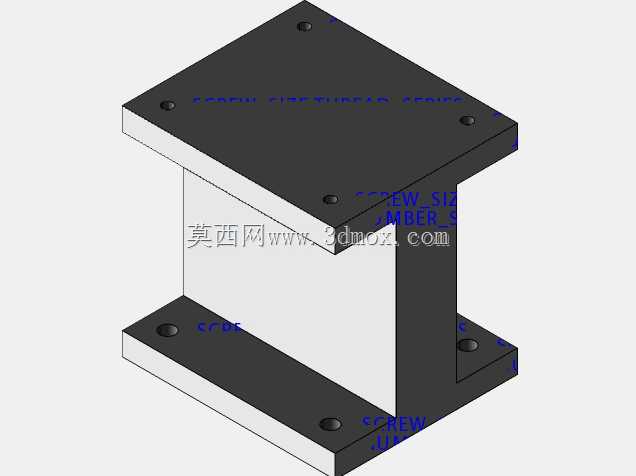

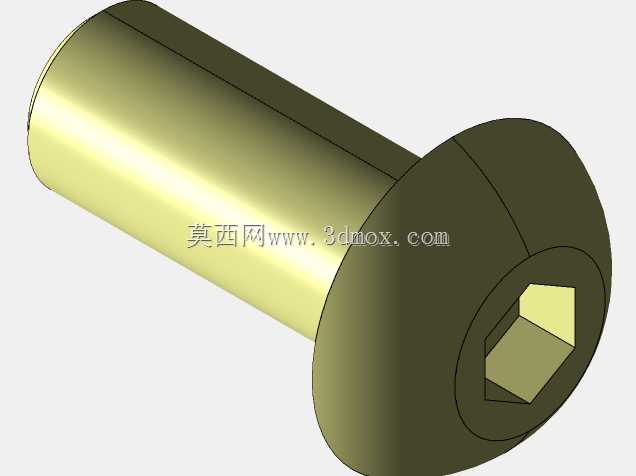

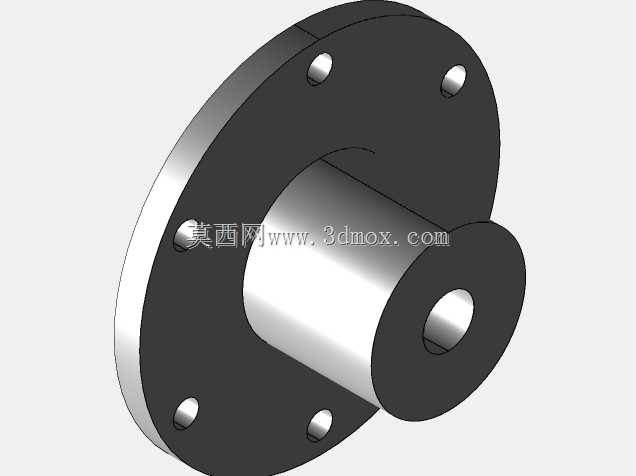

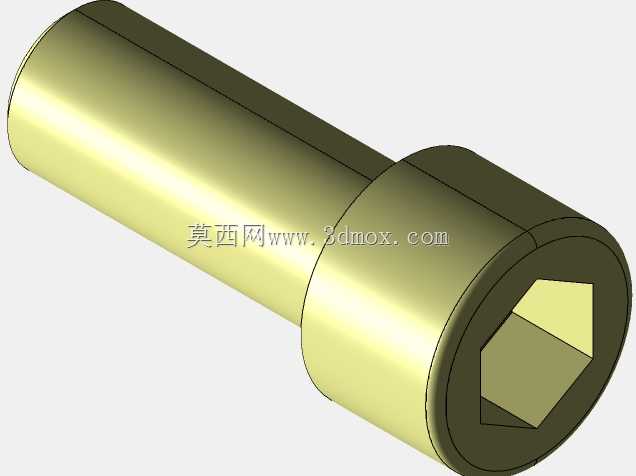

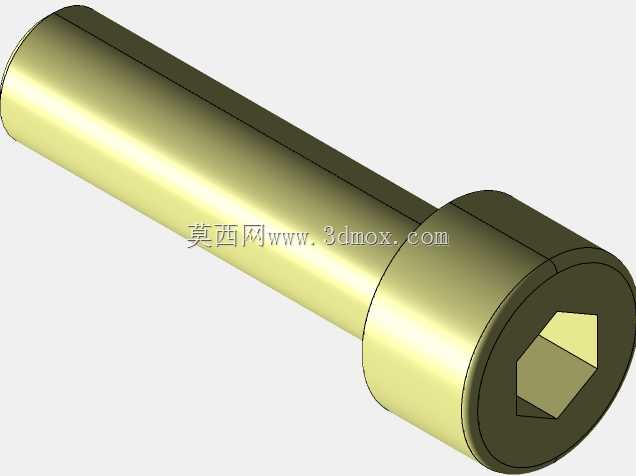

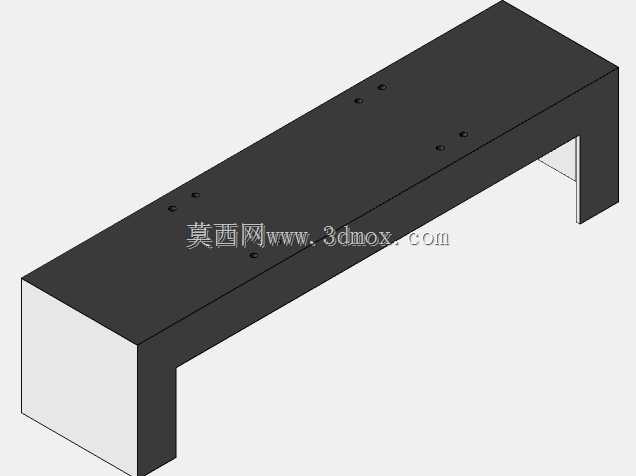

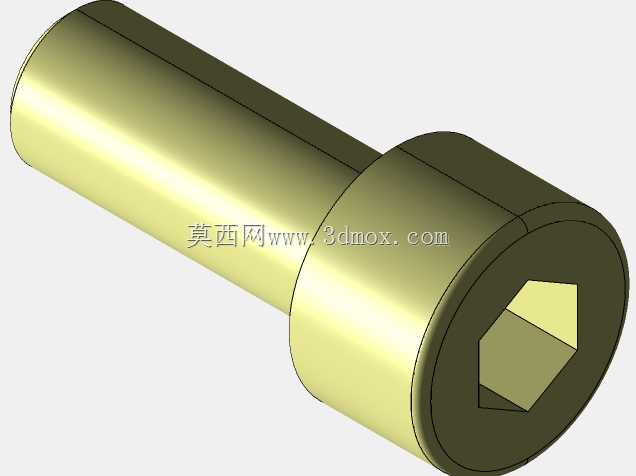

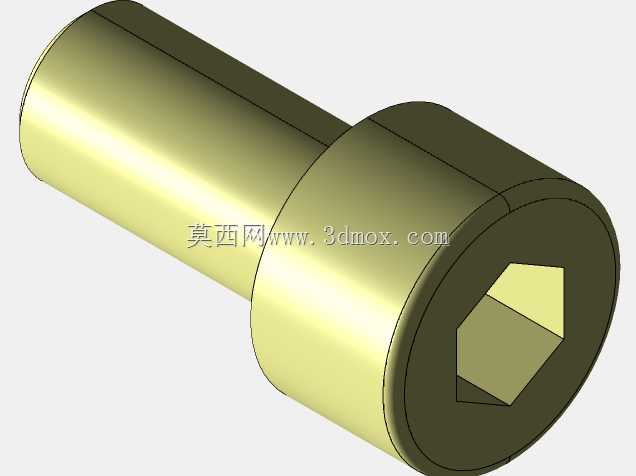

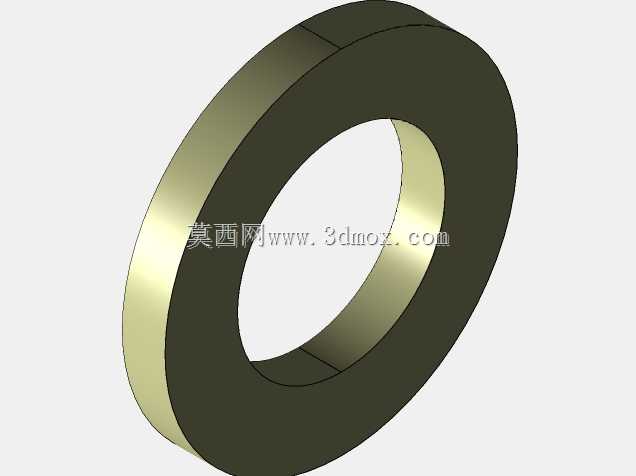

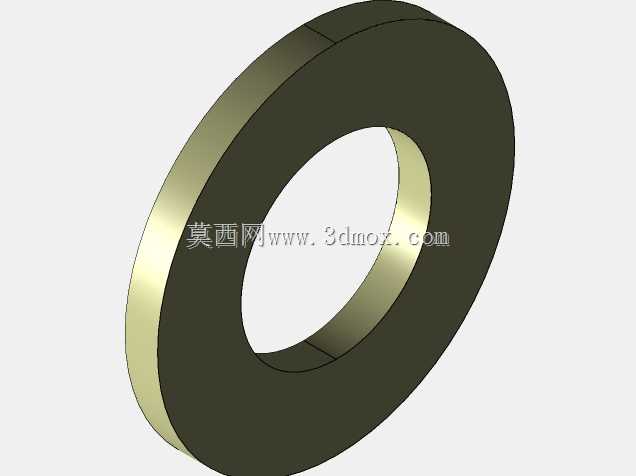

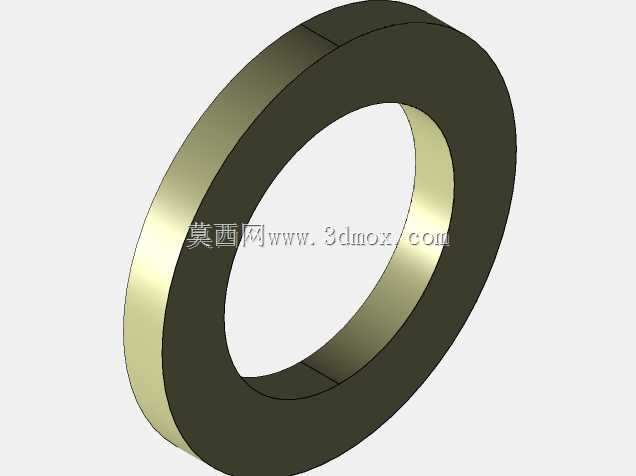

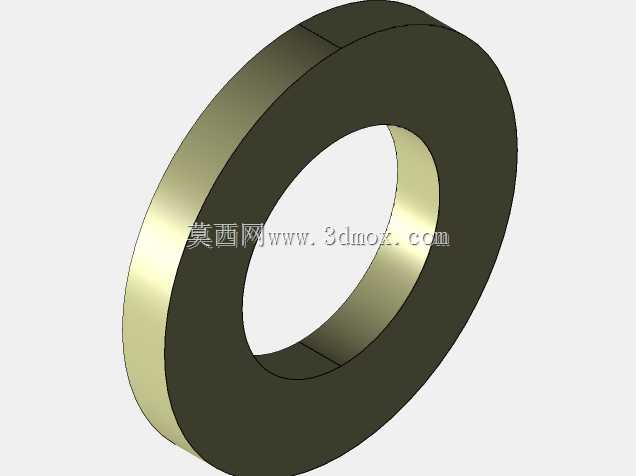

　　这类叶轮的叶片采用前倾式圆弧设计，相同转速下能输出更高的风压，同时运行噪音更低，适配对噪音控制有要求的室内通风场景，叶轮与主轴的连接采用轮毂定位加紧固件锁止的结构，保证高速旋转时的同轴度，减少动平衡偏差带来的振动。进风口采用收敛式圆弧集风器结构，能引导气流平顺进入叶轮腔，减少进气端的涡流损失，提升风机运行效率；出风口为方形法兰接口，尺寸匹配常规通风管道的接驳标准，法兰面预留螺栓安装孔位，方便现场施工时与风管进行密封连接，安装边界上，电机底座与风壳底座采用共面安装底板设计，底板上开设长条形调节孔，既可以调整电机位置实现皮带张紧度的调节，也能保证安装时整体设备的水平度，降低运行振动。风壳采用螺旋形蜗壳结构，

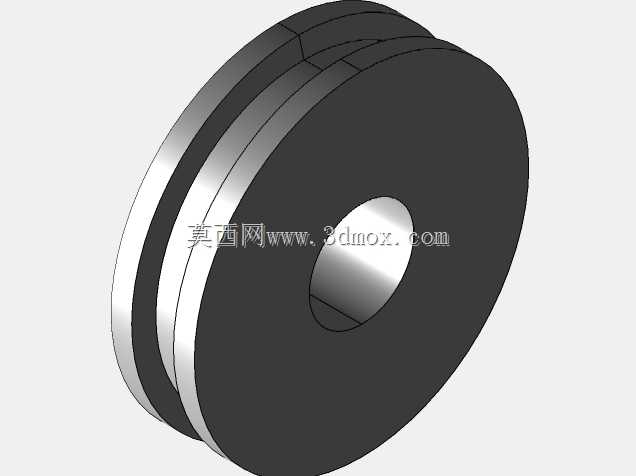

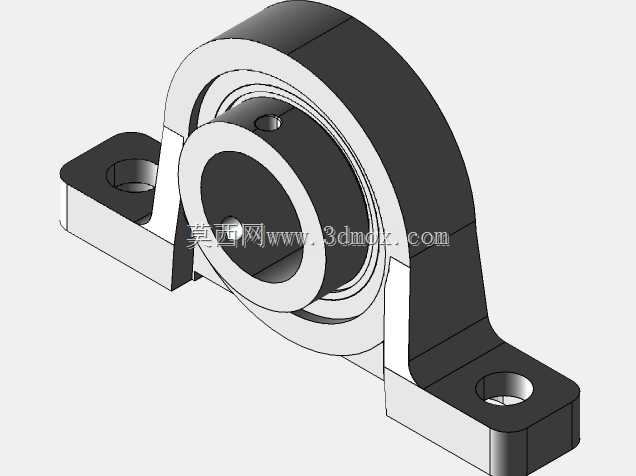

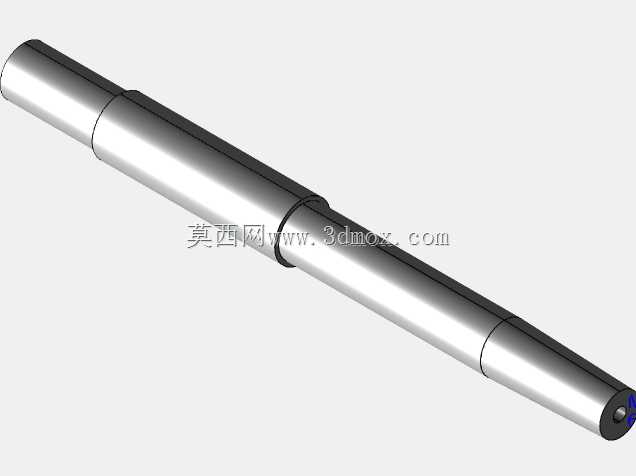

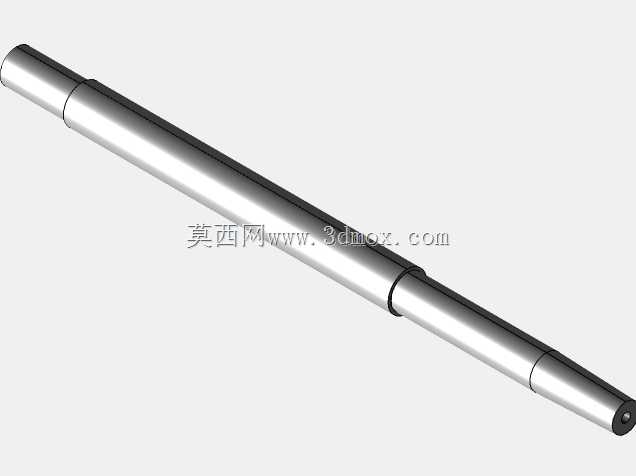

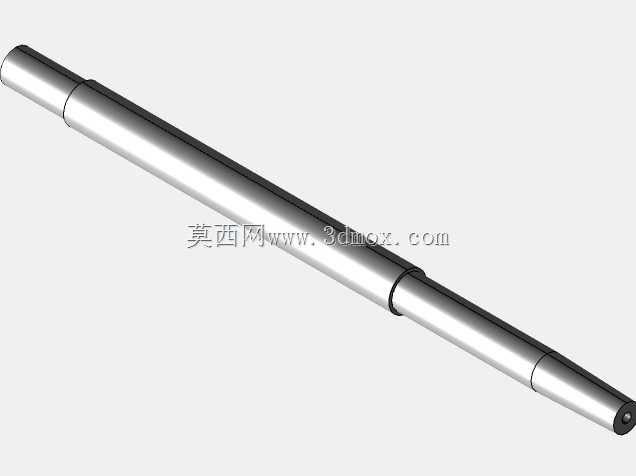

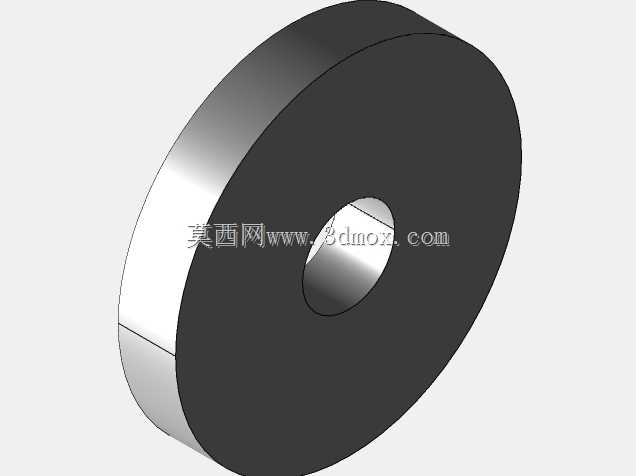

　　型线按照气流在叶轮内的流动轨迹设计，能将叶轮甩出的高速气流顺畅引导至出风口，同时将部分动压转化为静压，提升送风的有效压力，蜗壳侧面开设检修口结构，方便后期维护时清理叶轮积尘、检查内部部件磨损情况。传动部分的皮带轮外侧预留了防护罩安装位，实际应用中加装防护罩后能避免传动部件外露带来的安全隐患，主轴两端采用带座轴承支撑，保证轴系运行的稳定性，轴承座的安装位置设计了注油通道，方便定期加注润滑脂维护。整体结构的安装尺寸适配常规小型风机的安装基座要求，进出风口的接驳尺寸符合通用通风管路的标准规格，不需要额外定制转接件就能完成现场装配，对于结构设计从业者来说，这款模型可以直接参考其蜗壳型线设计、叶轮参数匹配、皮带传动张紧结构的设计思路，也可以作为小型通风设备选型时的结构参考，核对安装空间、接口尺寸是否适配现场工况。
