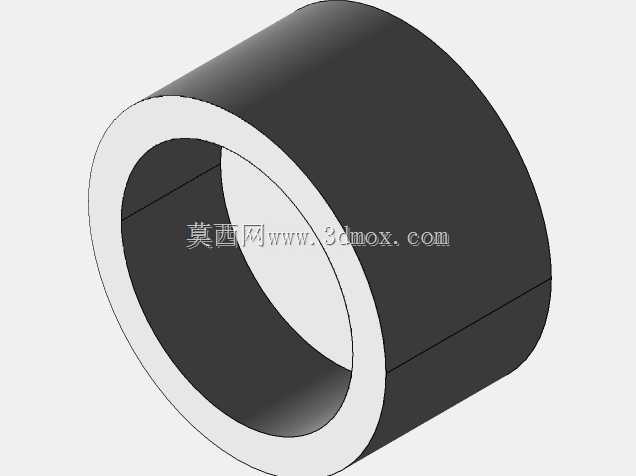

组合式桶体切削加工工装结构

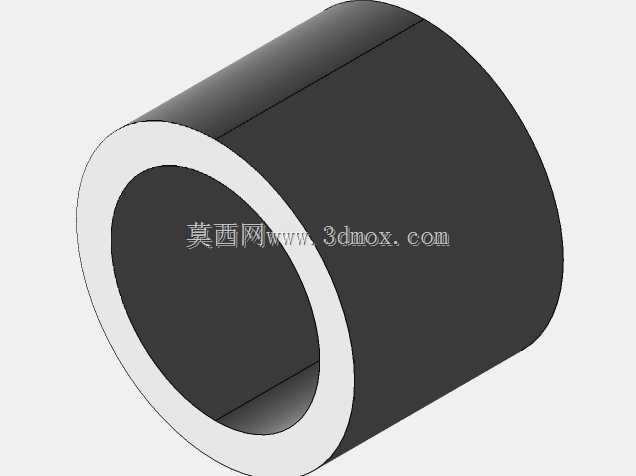

　　该结构针对薄壁桶类工件的端面、环向接缝切削加工作业设计，核心解决大直径薄壁筒体加工过程中易变形、装夹定位基准难统一的现场问题，在包装容器加工、金属桶修配、工业筒体二次加工场景中可直接适配常规立式车床、专用切削设备的装夹接口。整体采用同轴回转体构型，主体为两段式拼接圆柱筒体结构，设计阶段优先考虑薄壁件的受力均匀性，筒壁厚度沿轴向保持等截面设计，避免加工过程中因壁厚差导致的切削振颤，两段筒体的拼接接缝处预留0.2mm的工艺配合间隙，既保证拼接同轴度，又可抵消切削热带来的轴向热膨胀量，防止筒体受热变形顶偏加工基准。从安装边界来看，筒体的下端面为定位基准面，平面度公差控制在0.05mm以内，可直接贴合设备工作台的T型槽安装面，

　　无需额外加装过渡垫板，筒体的外圆柱面为粗基准面，圆柱度公差满足通用机加工装夹的找正要求，单次装夹即可完成端面车削、环向焊缝打磨、外圆精修多道工序，减少多次装夹带来的定位误差。功能设计上，筒体内部预留有足够的排屑空间，切削产生的金属切屑可沿筒体内壁自然滑落至工作台排屑槽，不会在加工区域堆积刮伤已加工表面，筒壁上预留的环形工艺槽可适配不同规格的压紧块，针对不同直径的待加工桶件，可更换对应尺寸的压紧块实现快速换型，无需重新调整整个工装的安装位置。设计过程中规避了传统桶类加工工装采用多点顶紧导致的薄壁件凹陷问题，整个工装的夹紧力沿筒体圆周方向均匀分布，夹紧力的作用点靠近待加工端面位置，减少切削力作用点与夹紧点之间的力臂长度，

　　降低加工过程中的让刀量，保证加工后的端面平面度与环向尺寸精度。该结构的外形尺寸适配常规直径600mm以内的桶类工件加工，整体高度可根据待加工桶件的轴向长度进行模块化拼接，不需要重新制作整套工装，仅需更换对应长度的中间筒节即可适配不同规格的工件，大幅降低工装制作成本，适配中小批量桶类零件的加工生产需求，在现场实际使用中可有效缩短工件装夹找正时间，提升薄壁桶类零件的加工合格率。
