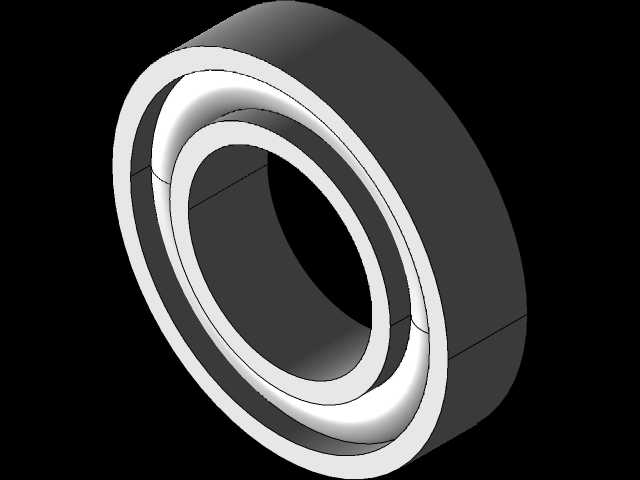

双列调心滚子轴承回转支撑结构

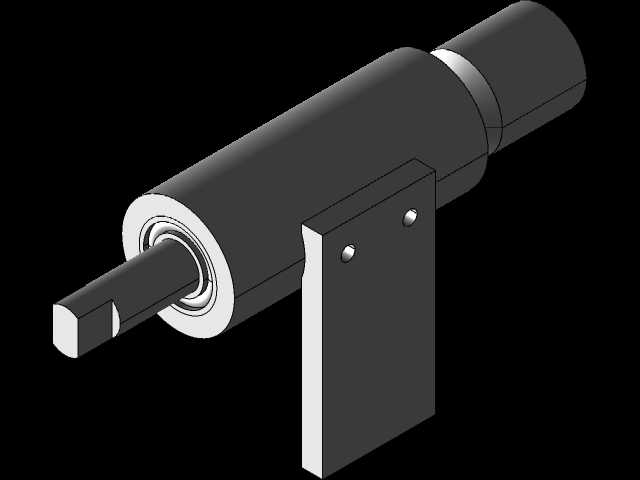

　　该结构属于重载回转支撑类滚动轴承，核心应用于存在轴系挠度、安装座孔同轴度偏差的重载传动场景，常见于矿山输送设备辊系、冶金轧机支承辊、大型风机主轴、工程机械回转机构等需要承受复合载荷的部位。不同于常规深沟球轴承仅能承受纯径向或小比例轴向载荷，该结构采用对称式球面滚动体设计，内圈配置双列滚道，外圈滚道为内球面形，具备自动调心性能，当轴受载弯曲或安装座存在加工误差导致轴与座孔出现2-3度偏角时，轴承仍可正常运转，不会出现滚动体卡滞、滚道局部应力集中加剧磨损的问题。从结构设计逻辑来看，双列滚动体的排布大幅提升了径向载荷承载能力，同时可承受双向轴向载荷及其复合力矩，滚动体与滚道的接触采用修正线接触设计，优化了接触应力分布，

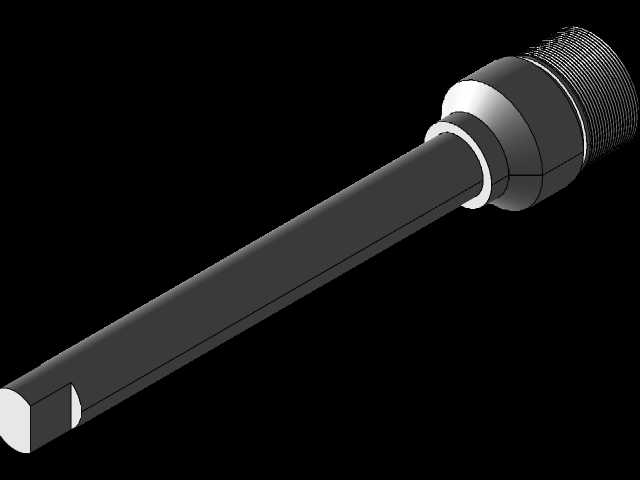

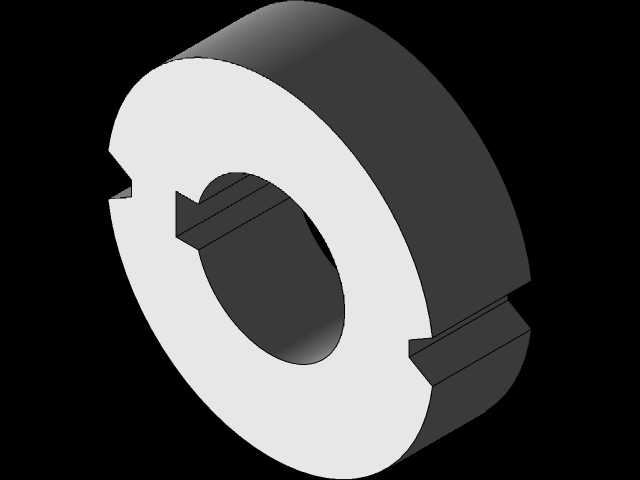

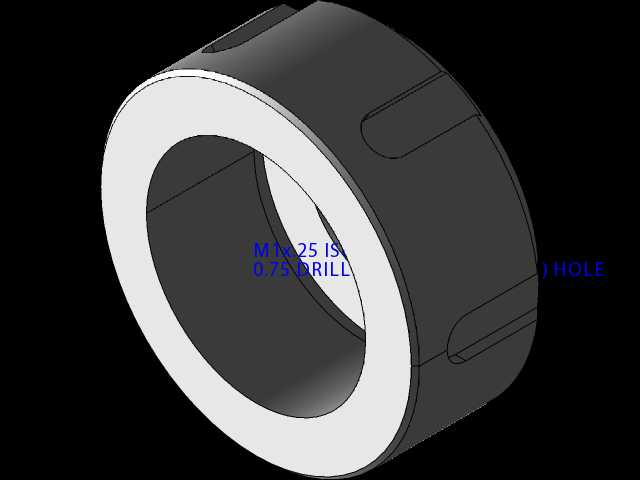

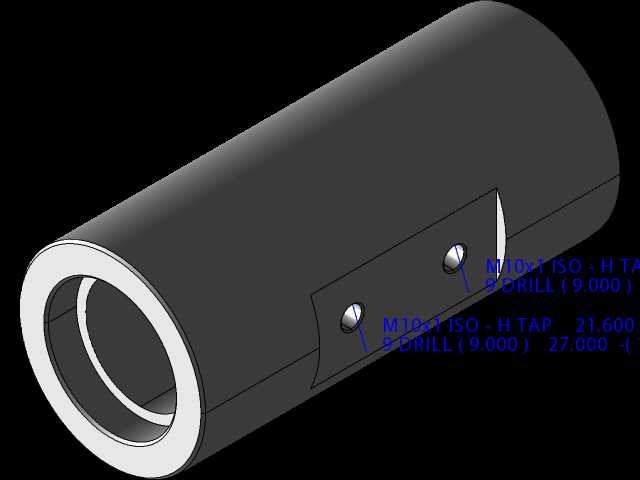

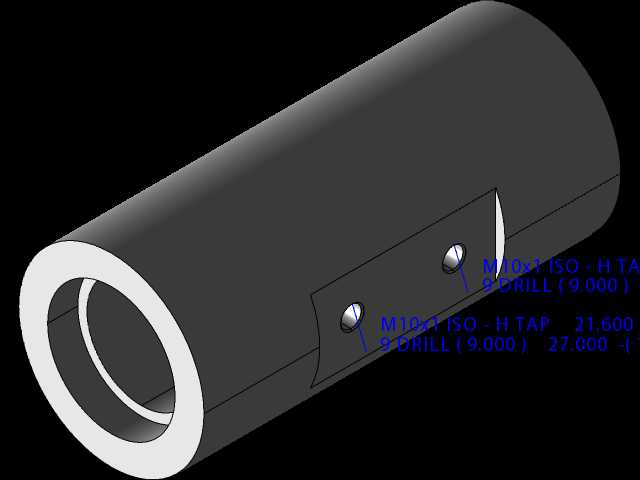

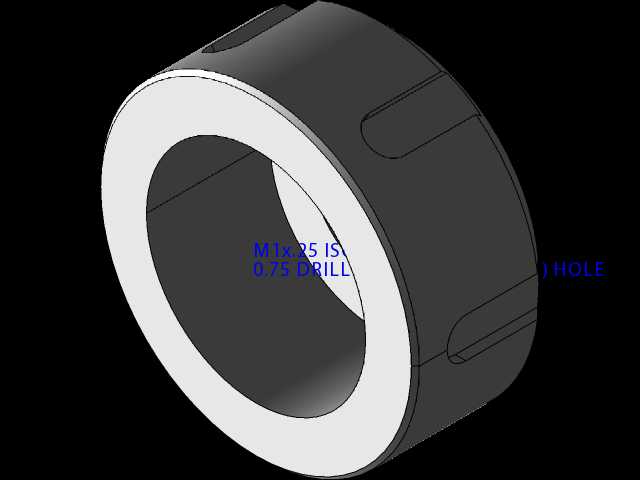

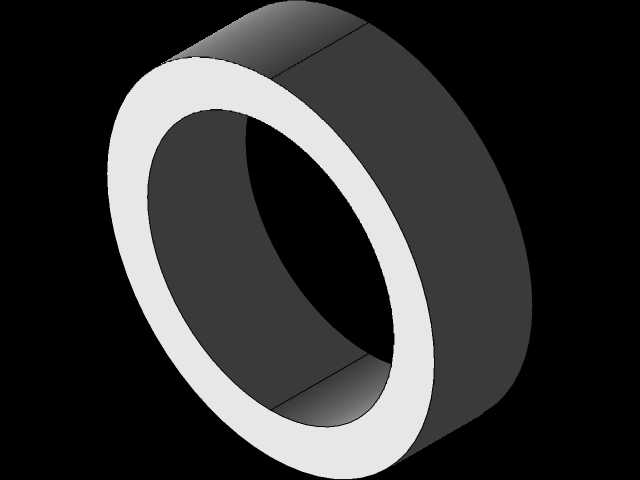

　　避免边缘应力集中导致的早期点蚀失效。建模过程中严格遵循滚动轴承的装配约束关系，内圈与轴采用过盈配合，过盈量根据载荷等级选取轴径的0.5‰-1‰，外圈与座孔采用过渡配合，满足安装拆卸便利性的同时避免外圈蠕变磨损。外形尺寸方面，该类轴承的宽度、内外径比例符合通用回转支承的安装边界，内圈端面预留有轴向定位台阶，可配合轴用挡圈或锁紧螺母实现轴向固定，外圈外径面设置有止动槽，可配合端盖或孔用挡圈限制外圈轴向窜动。设计时充分考虑了润滑通道的预留，内圈或外圈可根据安装形式开设油孔油槽，保障滚动体与滚道接触面在运转过程中能持续获得润滑脂补给，降低摩擦系数，延长使用寿命。建模时对滚动体与保持架的间隙做了合理设定，既保证滚动体运转时不发生相互摩擦，

　　又避免间隙过大导致滚动体歪斜，保持架采用分体式机加工结构，强度高于冲压保持架，适配重载冲击工况。该结构的安装边界需注意，相邻的轴肩与座孔挡肩高度需符合轴承安装尺寸要求，不能超过轴承内圈、外圈的倒角尺寸，避免安装时出现干涉，同时挡肩需具备足够的支撑强度，防止受载后挡肩变形导致轴承窜动失效。在实际选型应用中，该类轴承的额定动载荷、额定静载荷参数可匹配不同工况的载荷谱，针对冲击载荷较大的场景，可选取加大滚动体直径的变体结构，进一步提升抗冲击能力。
