速易洁平板拖把清洁拖头结构

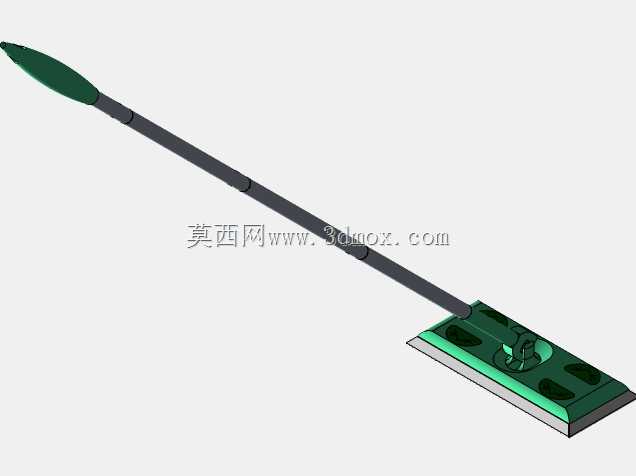

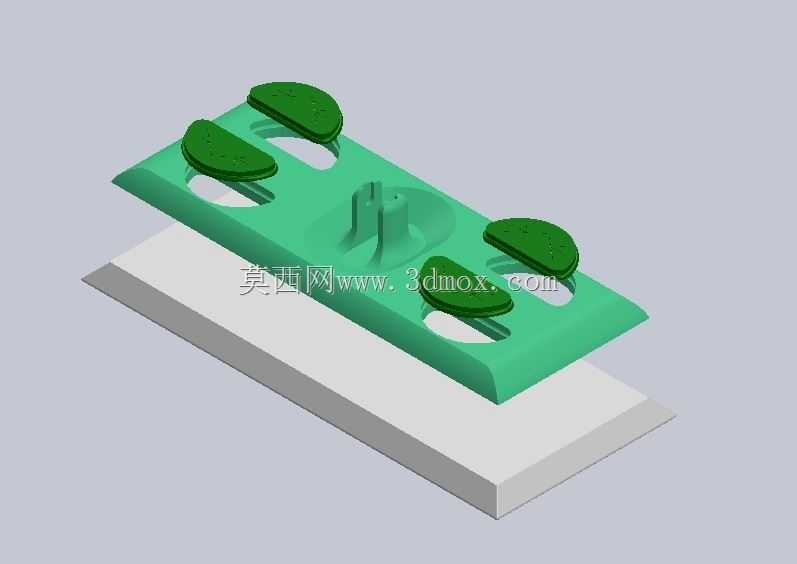

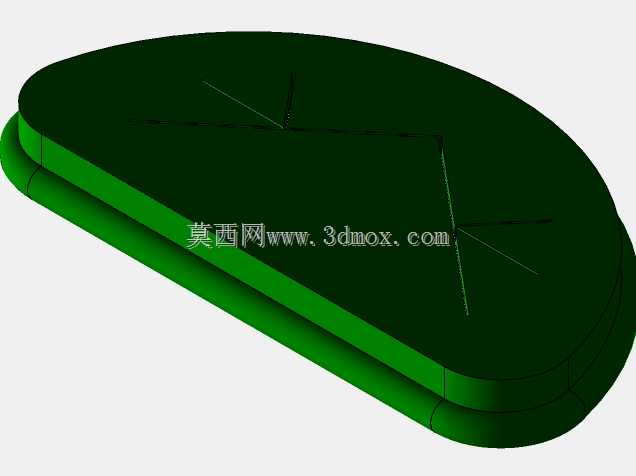

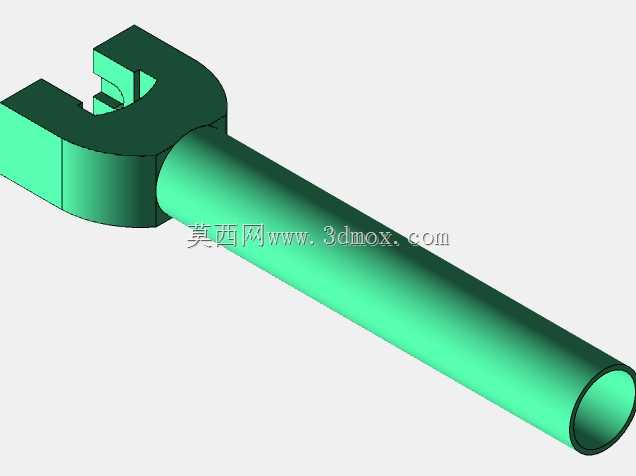

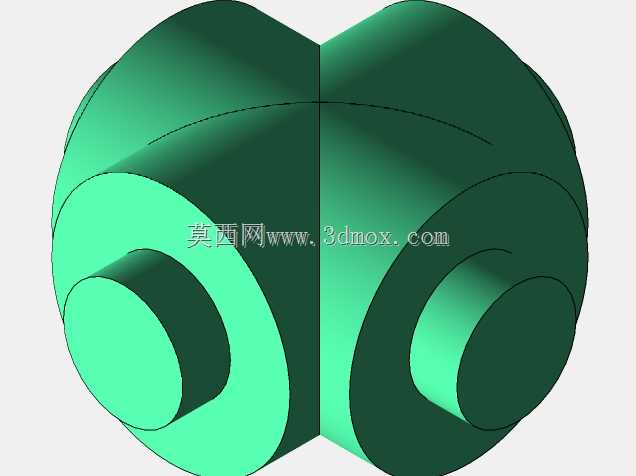

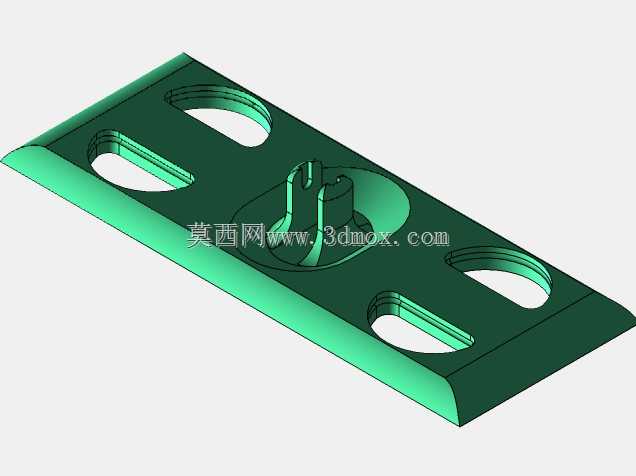

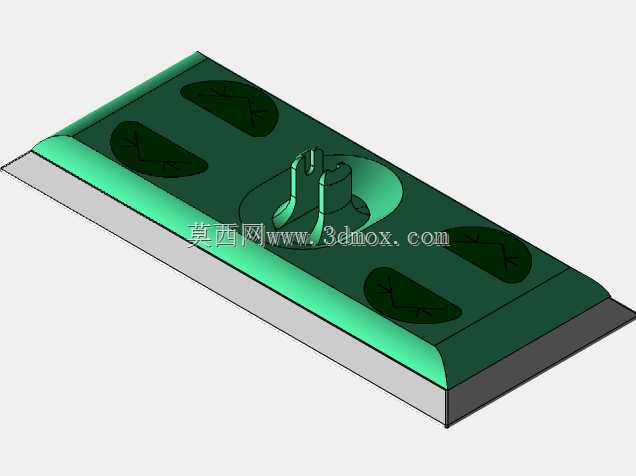

　　该结构对应日常地面清洁作业中的平板拖把工作端，主要用于硬质地面、瓷砖、木地板及商用场地的湿式擦拭与灰尘收集。拖头本体采用扁平长条形塑料承载板，整体厚度控制较薄，便于伸入家具底部、柜脚间隙和墙边窄区；板面上方设置连接座，用于与拖把杆端部的万向铰接结构配合，使拖头在推拖过程中能够随手腕角度前后翻转、左右偏转，减少转向时抬杆操作。承载板上分布四处椭圆形让位孔，孔位与绿色摩擦压块相对应。压块呈近似水滴形，表面带有细密防滑纹理，作用是压住清洁布或一次性拖纸的边角；当布面铺展在底板下方后，布边可穿过让位孔并由压块夹紧，避免推拉过程中布料松脱。该固定方式相比整块魔术贴结构，更便于快速更换耗材，也能降低底板对布料背面的依赖。

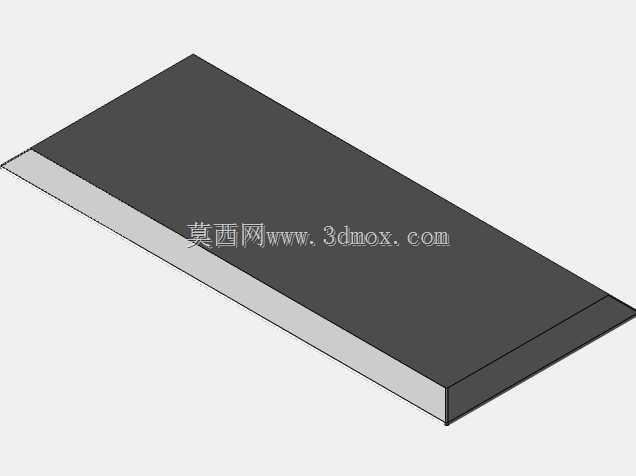

　　中部连接区域采用凸起立柱与加强筋组合，立柱预留装配间隙，周围筋条把铰接受力分散到主板，防止拖头在侧向加压时出现根部开裂。底板边缘做过渡圆角并略带斜面，既能减少清洁布被棱角磨破，也能让拖头在贴近踢脚线时顺利滑过。从安装边界看，拖头外形为长方扁平布局，上方连接座位于板宽中心偏前位置，铰接轴线和卡扣空间需要与拖把杆下端接头匹配；下方清洁面应保持平整，四块压块压紧后不能明显凸出工作面，否则会造成布面局部悬空、擦拭压力不均。建模时需重点表达让位孔与压块的扣合关系、连接座的插拔或铰接空间，以及底板背部的加强筋走向。结构设计上，薄板大面积区域通过边缘加厚、孔周补强和中部筋位提升刚性，在控制塑料用料的同时保证推压不明显翘曲。该类部件常用于家庭清洁工具、物业保洁耗材和轻型商用清扫场景，结构逻辑简单，但对耗材装夹可靠性、贴地性和转向灵活性要求较高。
