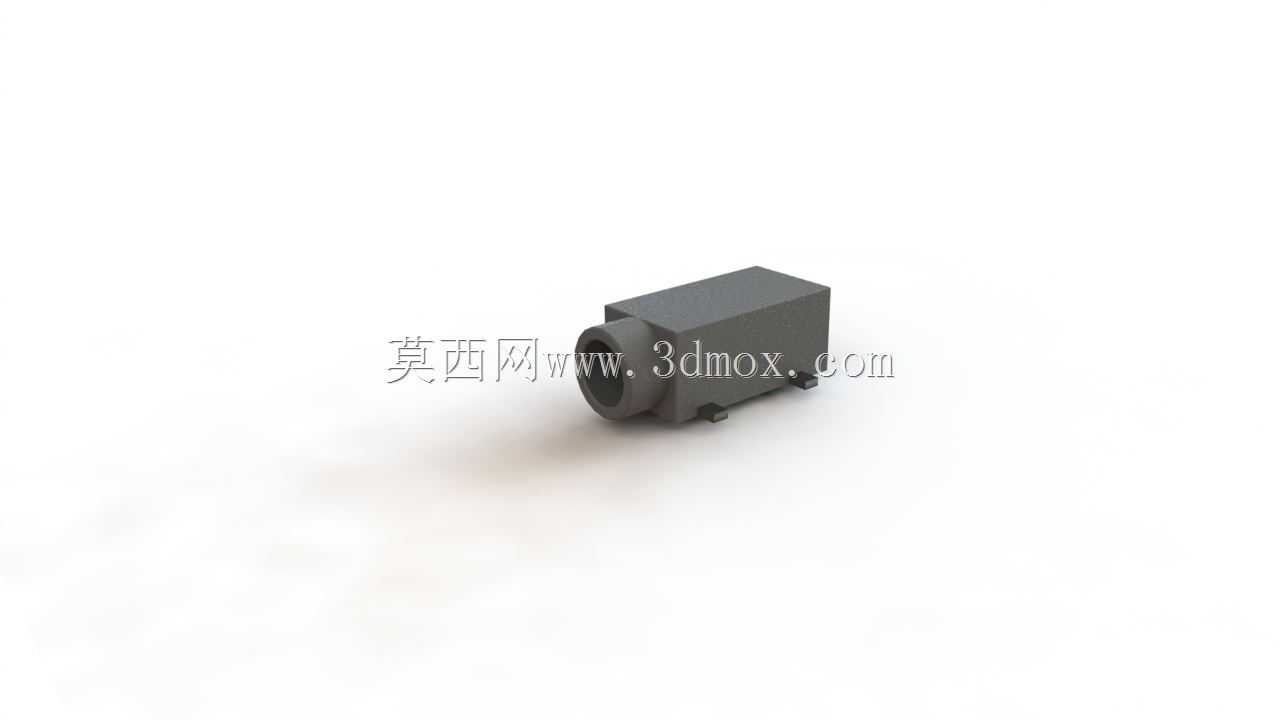

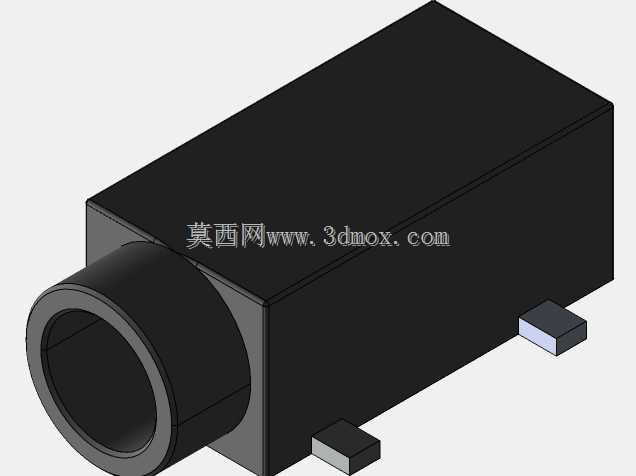

板载卧式6s音频信号母座连接器

　　这款卧式板载音频母座常见于消费电子、通讯终端与小型工控板卡的信号输入回路，主要承担模拟音频信号的插拔转接，也可在部分低电压控制场景里作为外接触发、传感器接入的物理接口。整机堆叠时，这类接口往往布置在设备外壳侧缘，插头从壳体开孔水平插入，因此母座本体高度、轴向伸出长度以及插接口中心到PCB板面的距离，都要和外壳壁厚、开孔位置、内部走线空间反复核对，避免出现插头干涉壳体、焊脚顶到下层元件或者插拔时母座受力翘板的问题。

　　从结构上看，该母座采用矩形塑壳包裹内部金属接触件，前端为圆筒状插接通道，后端与底部延伸出固定引脚和信号焊脚。塑壳部分承担绝缘、导向和限位作用，圆筒入口做了导入倒角，插头在盲插工况下也能顺利滑入，不会因对位偏差顶弯内部弹片。内部接触端子依靠弹性抱紧插头圆柱段，保证多次插拔后接触压力仍处于稳定区间；底部固定脚则先于信号脚穿过PCB定位孔，过波峰焊或回流焊后形成机械锚点，把插拔过程中产生的侧向力直接传递到板材，而不是让细小信号焊盘单独承受载荷。

　　建模时需要优先还原插接孔轴线、壳体安装底面和焊脚阵列三者的位置关系。底面应贴合PCB上表面建模，固定脚与信号脚的间距、脚径和伸出长度按照板级封装规范绘制，方便结构工程师同步输出PCB占位、外壳开孔与限位筋。母座四周要预留手工焊接与返修操作空间，靠近壳体一侧还要考虑插头根部的包胶尺寸，不能只按金属插头直径校核开孔。若设备存在跌落、频繁插拔或移动使用场景，可在母座周围增加壳体挡墙或PCB加强铺铜，分散插接口的冲击载荷。

　　选型核对阶段，工程人员通常会把该母座放入整机堆叠断面中检查：插接口中心高度是否与外壳开孔同轴，母座尾部是否与电池、屏蔽罩或邻近连接器发生冲突，焊脚下方是否避开过孔和表层走线。对于需要EMI防护的通讯设备，还可在接口附近预留滤波器件和接地焊盘位置，使信号路径从插头进入后短距离到达防护与滤波元件。该结构兼顾了板级自动焊接、外壳水平开孔和用户侧向插拔的使用需求，适合在紧凑电子设备中作为稳定的外部音频或低压信号连接界面。
