贴片式发光二极管封装结构

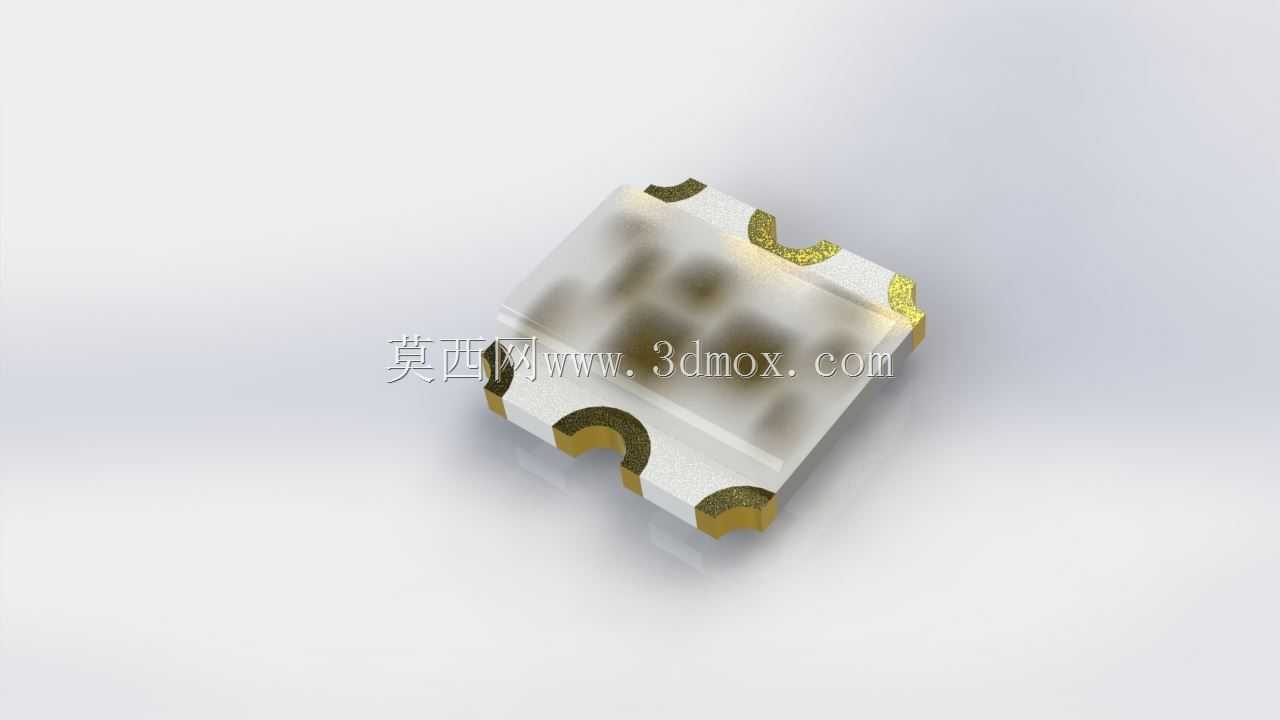

　　该贴片发光二极管属于表贴封装的半导体光电器件，在消费电子、通讯终端、便携设备、仪器仪表与工业控制板卡中承担状态指示、信号反馈、局部照明和显示背光等功能。建模时先从封装本体入手，乳白色半透明树脂体覆盖内部芯片与键合区域，外形采用小尺寸矩形结构，边角与顶面过渡圆滑，既反映注塑封装的成型特征，也便于在密集PCB布局中识别器件方向。底部四个镀金焊盘沿封装两侧分布，焊盘端部带有弧形缺口和金属化外露区域，这些细节直接对应回流焊时的焊锡润湿位置；建模中将焊盘厚度、镀层色泽、焊盘与树脂本体的搭接关系单独表达，可用于检查钢网开口、焊盘间距以及贴片吸嘴取料空间。

　　从安装边界看，这类器件依赖表面贴装工艺，不需要穿孔，板上占用高度低，适合手机、蓝牙耳机、路由器、控制模块等薄型产品。结构设计时要同时考虑光电性能和可制造性：树脂透镜区域决定出光角度与可见范围，焊盘布局决定焊接可靠性，封装本体与周边电阻、电容、屏蔽罩之间需要保留足够的拾取间隙和清洗通道。若在密集通讯板上使用，还要关注器件靠近板边或连接器时的干涉风险，以及返修热风加热时相邻塑料件的耐温范围。

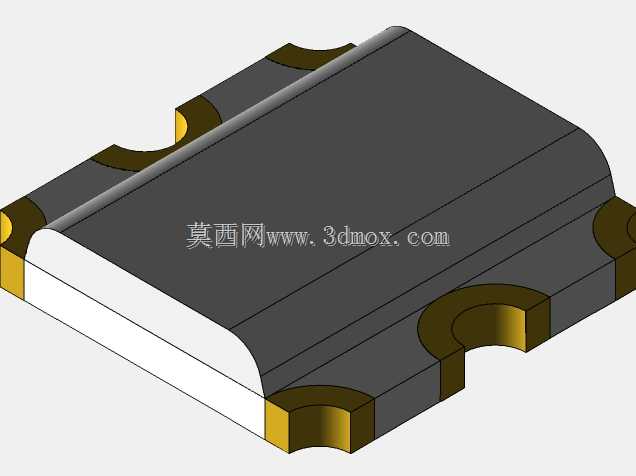

　　三维模型把本体、透明封装层、金属端子和底部焊接面分层建立，能够在装配阶段直观检查器件高度、极性标识、焊盘对位和相邻元件间距。对于硬件结构工程师，该模型可用于PCB堆叠校核、外壳透光孔位置确认和指示灯导光柱设计；对于工艺工程师，可据此评估贴装吸嘴直径、供料器包装方向以及回流焊后端子共面性。焊盘外露的弧形结构并非单纯装饰，而是封装端子与PCB焊盘结合后的可视轮廓，在焊点检验中可辅助判断润湿是否连续、端子是否偏位。整体建模保持了小器件的真实比例，没有夸大透镜或端子尺寸，使设计人员在布局评审时能够直接看到装配后的空间状态，从而提前发现指示灯被外壳遮挡、焊盘与壳体筋位冲突、多器件排列方向不一致等工程问题。
