多芯工业圆形连接器结构造型

　　这套圆形连接器主要面向控制柜面板、设备端线缆转接和现场分线场景，常见于工业自动化产线、移动工程机械、检测设备以及户外通讯机柜。它承担的不是单纯“把线接上”的作用，而是在频繁拆装、振动、拉扯和维护更换中，保证电源或信号回路有稳定的对位关系；不同孔位版本对应不同芯数，便于在同一外形体系下区分回路数量，避免现场误插。

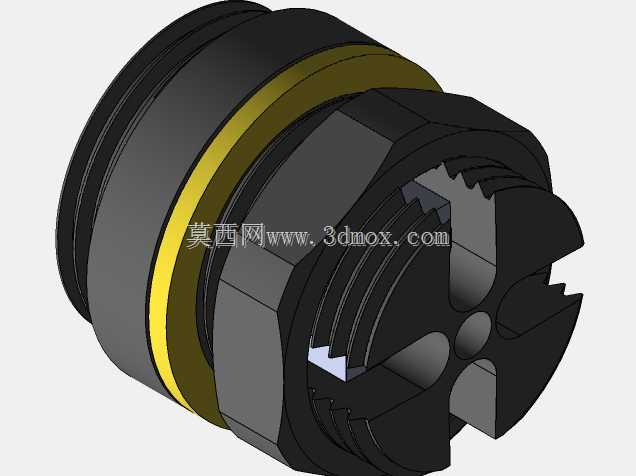

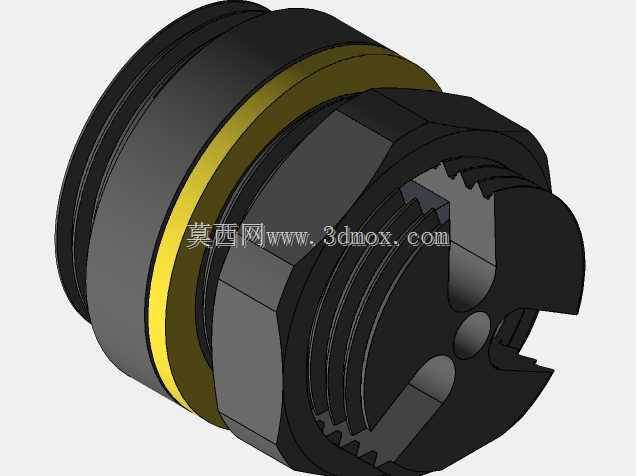

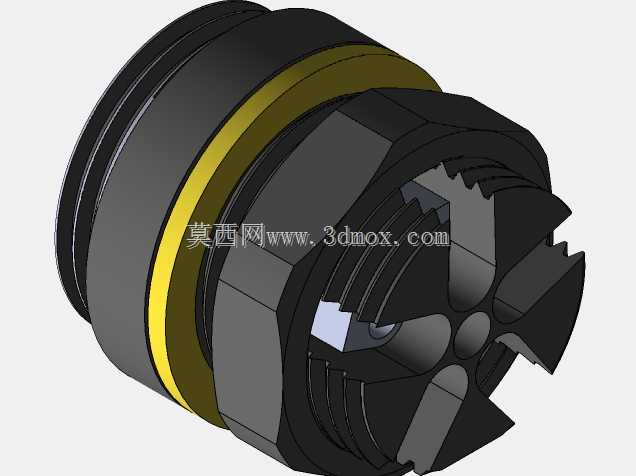

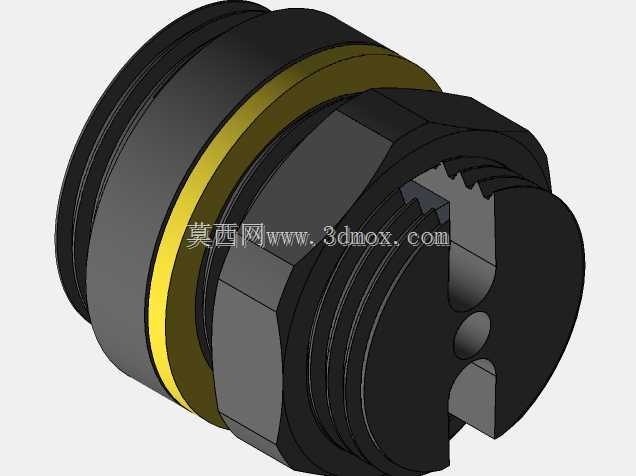

　　从结构上看，模型还原了前端插合面、外圈密封/定位环、壳体台阶以及尾部出线或锁紧区域。前端孔腔按圆周和中心位置布置，孔位数量随版本变化，既有三孔、四孔的小回路方案，也有六孔等多芯布置；这种排布在保证接触件间距的同时，利用圆形截面均匀分配空间，使壳体外径不至于过大。外圈环槽可用于放置密封圈或挡圈，配合面板安装台阶形成安装边界；尾部结构则为线缆护套、压紧螺母或卡爪预留位置，使接头在受拉时不把力直接传递到接触件。

　　建模时需要特别关注几个配合关系：一是插合面与对接插头的同轴度，圆柱外圆、端面和孔腔中心应保持统一基准；二是面板安装台阶的厚度与开孔尺寸，台阶外径决定机柜开孔范围，后端锁紧空间要留给螺母或卡簧操作；三是接触件孔位的节圆直径和孔径，孔壁之间需要保留足够绝缘壁厚，不能只按外观圆孔阵列处理。若用于实际出图，还应补充键位、防错槽或颜色标识，使相近芯数的连接器不能混插。

　　外形采用短圆柱筒体，适合在箱体侧壁密集布置；相邻接头之间要预留扳手空间和线缆弯曲半径，不能只按模型外径贴边排列。安装面外侧承担防护和定位，内侧用于接线维护，因此三维布局时应同时检查门体开合、线束走向和插头插拔行程。对于需要防尘防水的部位，密封圈压缩量、端面贴合度和尾部格兰头尺寸都要在装配中验证。

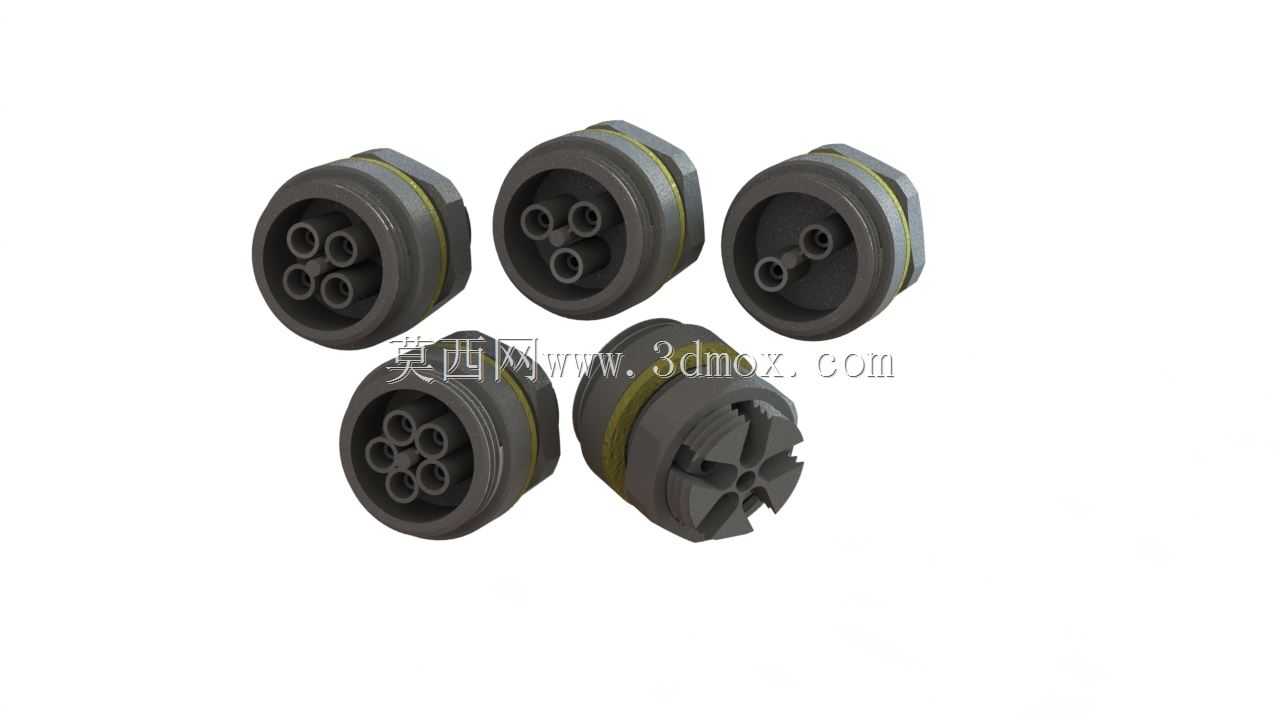

　　该模型把多种孔位方案放在同一连接器族下，适合用来建立标准件库：设计人员可按回路数量选型，结构工程师可据此校核面板开孔和安装间距，工艺人员也能提前判断线束装配顺序。圆形壳体受力均匀、加工和防护处理都比较成熟，多芯孔腔则提高了单位空间内的接线密度；在设备模块化连接、快换工装和分布式控制箱中，这类接头能够减少现场接线时间，并让检修更换更加直接。
