这套圆形连接器结构覆盖两芯、三芯、四芯及多芯等多种孔位配置,主要面向工业控制柜、现场传感网络、移动设备线束、通讯终端和检测仪器之间的电源与信号互联场景。实际设备布置中,连接器往往安装在箱体侧壁、设备端盖或线束分岔位置,一端通过外螺纹或法兰边界固定在面板上,另一端与带锁紧结构的插头配合,使线缆在频繁插拔、振动、检修维护的条件下仍能保持稳定接触。

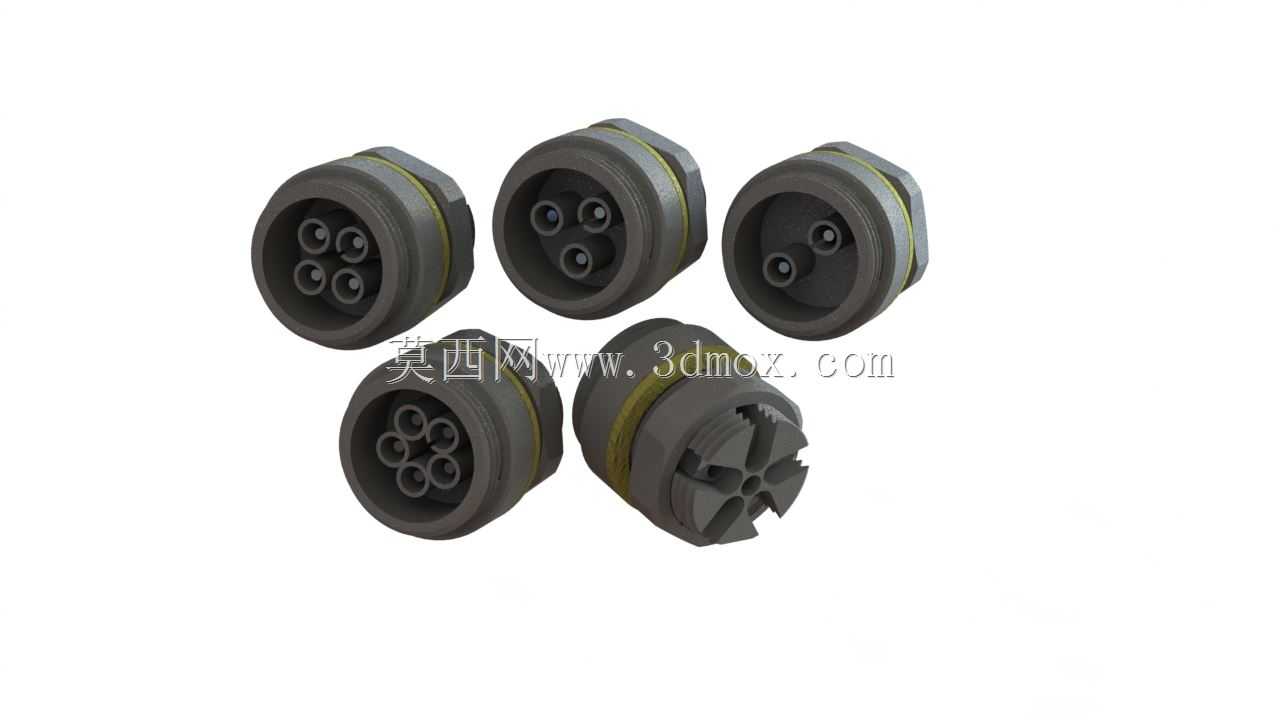

从外形看,各版本均采用短圆柱壳体,端部布置不同数量的插孔,孔位按圆周或中心对称方式排布。两芯版本适合直流电源或简单回路;三芯版本可用于单相供电、接地回路或三线制信号;四芯版本能够兼顾电源与低速信号;多芯版本则适合小电流控制信号、传感器线束和通讯线路集中转接。不同孔数版本保持相近的壳体轮廓,有利于在同一系列设备上统一开孔尺寸、密封件规格和安装空间,减少面板加工种类。

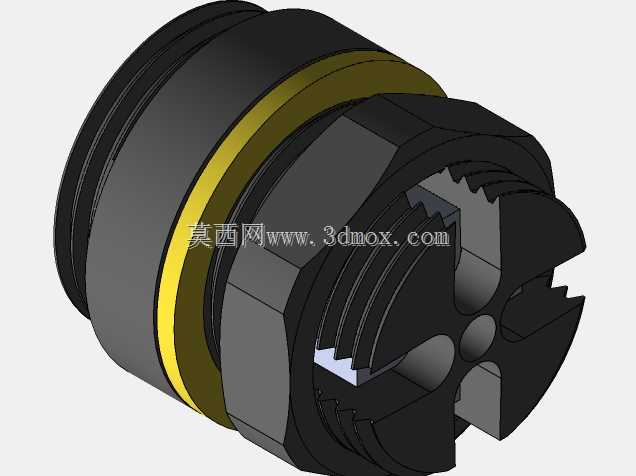

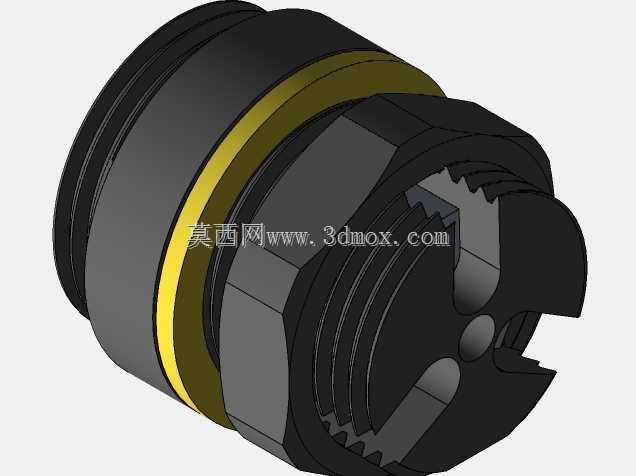

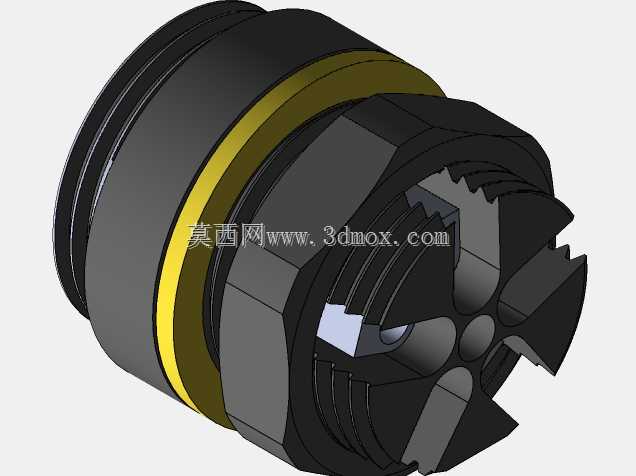

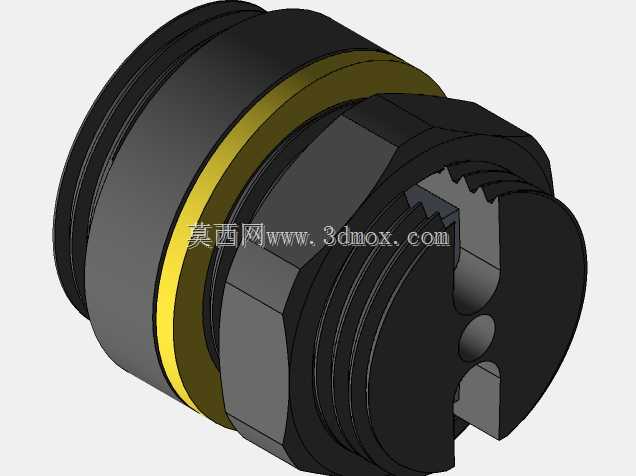

壳体外侧设置环形台阶与六角/多边形受力区域,便于装配时使用工具锁紧,也能在插拔过程中承受扭矩。端部橡胶或弹性密封环沿壳体周向布置,装配后被压在面板与连接器肩部之间,可阻挡粉尘、油污和飞溅液体进入箱体内部。插孔周围的绝缘本体将各导体隔离,避免相邻芯线因弯曲、错位或污染物堆积而短路;尾部区域预留线缆引入和夹持空间,可与护套、格兰头或热缩防护结构配合,形成从线缆到端子的连续防护。
建模时需要重点控制三类边界:一是面板安装孔与外螺纹直径的配合,过松会导致连接器在振动中转动,过紧则造成装配困难;二是端面密封环的压缩量,压缩不足防护失效,压缩过大又会增加装配阻力并加速橡胶永久变形;三是多芯孔位的中心距和插合方向,孔位排布必须与插头端针体保持唯一对应关系,防止误插。壳体长度方向还要留出螺母、垫圈和手部操作空间,尤其在密集接线箱内,不能只按本体外径估算占用区域。
结构设计上,系列化思路很明确:通过更换绝缘芯体和接触件数量,在共用外部壳体、安装螺纹和密封形式的基础上形成多种接口规格。这样既能满足不同电流等级和信号数量需求,也便于维修备件管理。端部锁紧轮廓兼顾防滑与限位,圆柱主体则适合旋转安装;插孔端面略低于壳体保护面,可减少插合偏斜时对接触件的直接磕碰。对于三维布局人员,在机柜或手持设备中调用该类模型时,应同步检查线缆弯曲半径、插头插拔行程、后方接线余量以及相邻连接器之间的扳手空间,避免样机阶段出现干涉。
该类连接器并不承担复杂机械传动功能,但其接触可靠性直接影响设备供电和通讯稳定性。合理的壁厚、圆角过渡和安装肩面设计,可降低拧紧时壳体开裂风险;绝缘件与金属外壳之间的定位结构,则保证多次插拔后孔位不发生偏移。整体结构紧凑、规格划分清晰,适合作为工业电气连接、自动化设备线束和通讯接口模块设计时的参考构件。
