管道类产品在线贴标输送生产线设备

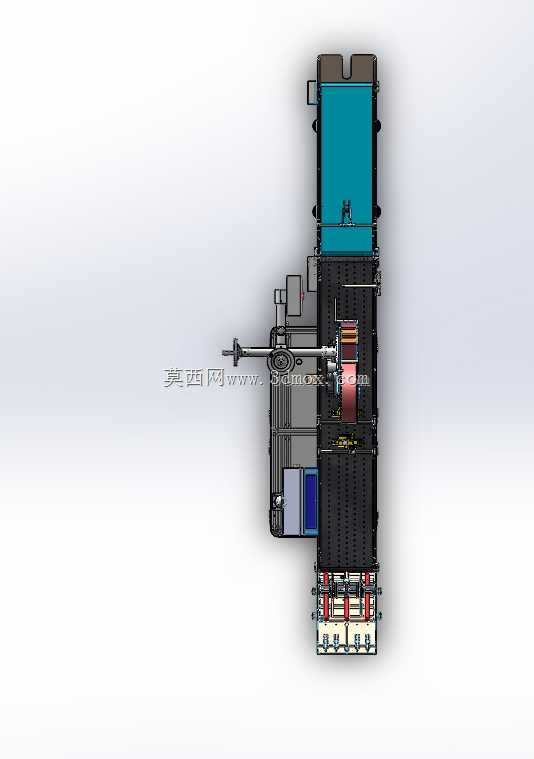

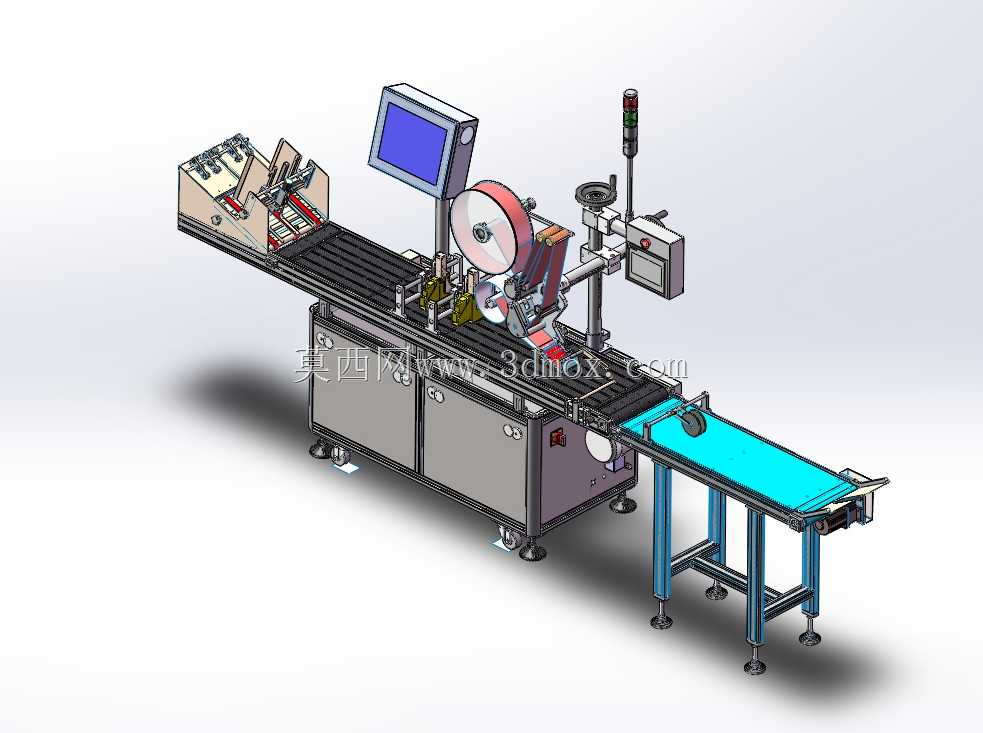

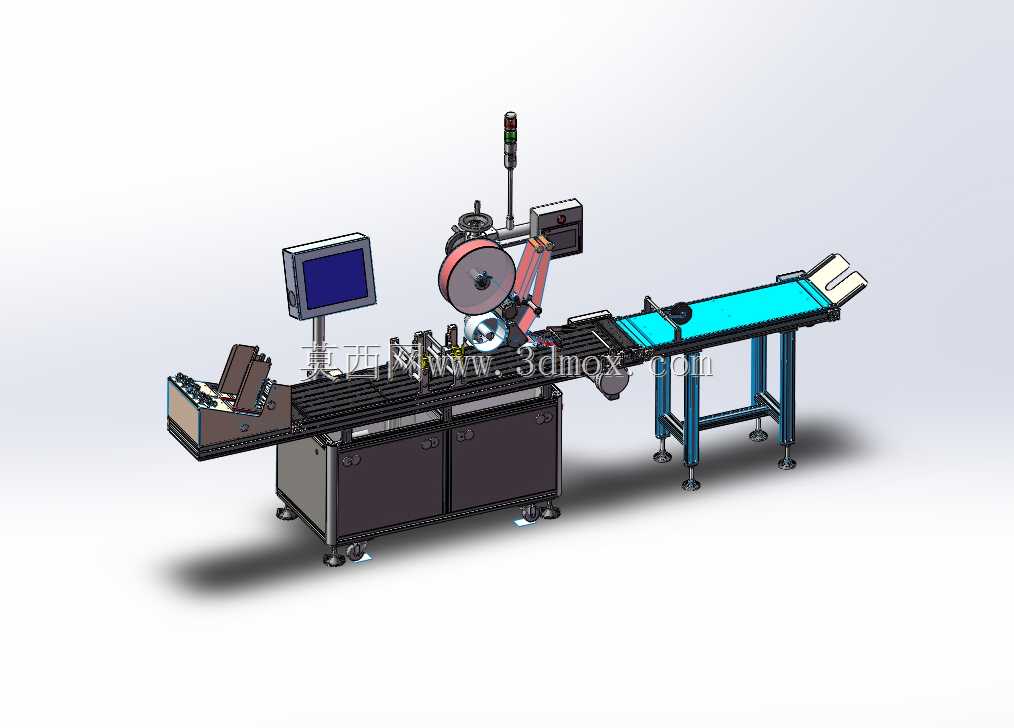

　　这套设备主要面向管材类生产加工场景，适配圆形、类圆形管段产品的在线贴标工序，可直接嵌入管材挤出、裁切后的后续产线环节，替代传统人工贴标作业，解决人工贴标位置偏差大、褶皱多、效率跟不上产线节拍的实际问题。设备整体采用分段式布局设计，进料端配置可调式料仓与分料机构，可根据待加工管材的直径、长度调整料仓挡边间距与分料拨爪的行程，单根管材从料仓分离后会平稳落入输送皮带的定位槽内，避免输送过程中出现滚动偏移。输送段选用平皮带搭配侧边导向条的结构，皮带下方设置可调式支撑托板，可根据管材重量调整托板支撑高度，防止长尺寸管材输送过程中出现皮带下凹导致的位置偏移，输送速度可通过驱动端的调速机构匹配前后端产线的运行节拍，

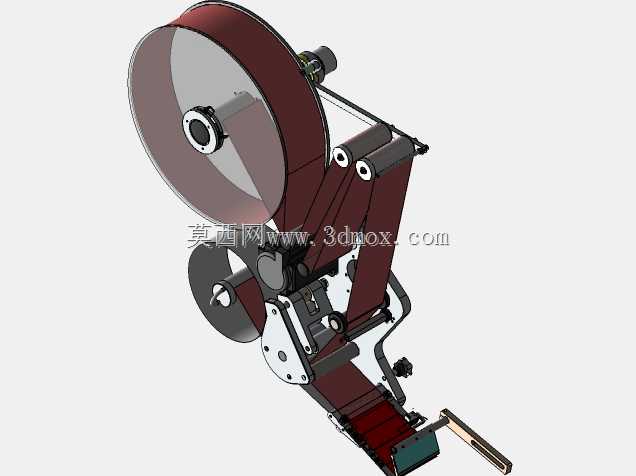

　　速度调节范围覆盖每分钟20到80件的产能区间。贴标执行端配置标带放卷机构、牵引辊组、抚标压轮与标签检测传感器，标带安装位预留了足够的操作空间，更换不同规格标签卷时无需拆卸额外防护件，单人即可在三分钟内完成标带更换操作；贴标头的安装支架设计了三轴可调结构，可根据管材贴标位置的要求，调整贴标头的前后、左右位置与倾斜角度，适配不同管径管材的圆周面贴标需求，抚标压轮采用软质聚氨酯材质，压合力度可通过侧边的调压旋钮微调，既能保证标签与管材表面完全贴合无气泡，又不会压伤薄壁管材的表面。设备的控制端配置独立的人机交互触控屏，所有运行参数均可在触控屏内完成设置，包括贴标延时、输送速度、标签检测灵敏度、计数清零等功能，

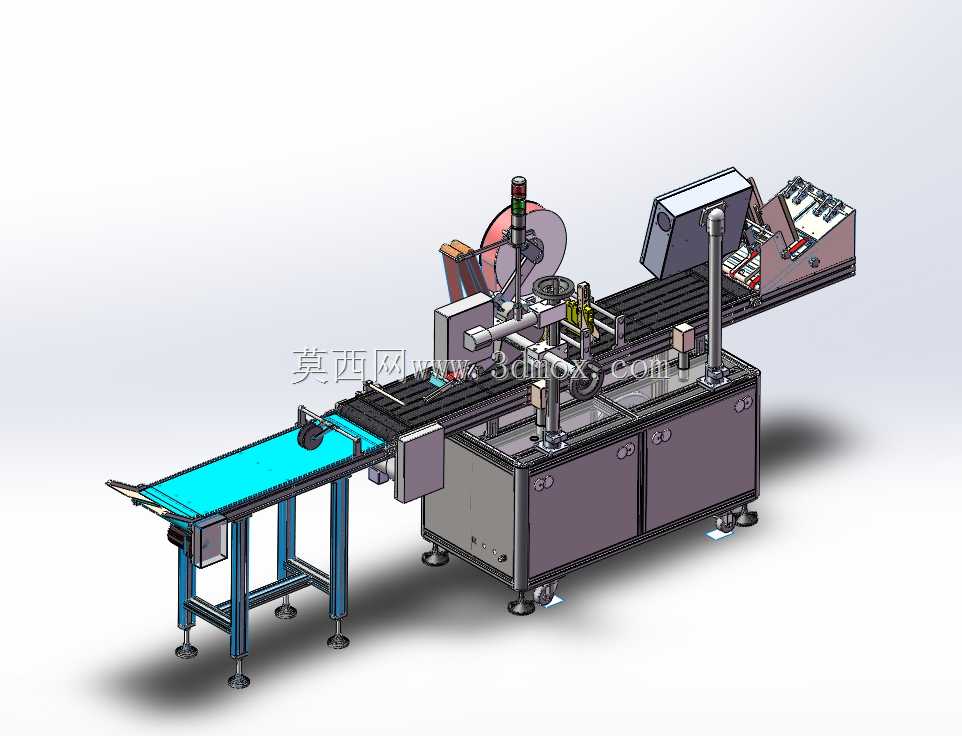

　　设备机架上方安装了三色状态指示灯，可实时显示设备运行、待机、故障三种状态，出现标签断带、缺料、卡料情况时会自动触发停机并亮起对应故障指示灯，方便现场操作人员快速排查问题。出料端延伸出独立的接料输送段，该段采用蓝色防滑皮带，高度略低于主输送段，完成贴标的管材会平稳过渡到接料段后流转到下一工序，接料段的支撑脚采用可调式脚杯设计，可根据现场地面平整度调整设备水平度，也可匹配后续工序设备的进料高度。设备整体的安装边界预留了足够的维护空间，主柜体两侧设置了可开启的检修门，内部的电气元件、驱动电机、传动带均布置在柜体内部，既可以避免生产过程中粉尘、水渍进入元件内部造成损坏，也能减少传动部件外露带来的安全隐患；

　　柜体底部配置了带刹车的万向脚轮与固定脚杯，设备移位时可松开脚杯通过脚轮推移，定位后锁紧脚轮并调整脚杯高度即可完成固定，无需额外打膨胀螺栓固定地面，适配中小批量生产车间灵活调整产线布局的需求。从结构设计逻辑来看，这套设备没有采用复杂的多轴机械手结构，全部动作通过凸轮联动与皮带输送配合完成，结构故障率更低，日常维护仅需定期检查牵引辊的磨损情况、清理光电传感器表面的粉尘即可，对现场操作人员的技术要求不高，普通产线工人经过简单培训即可完成操作与日常保养。在实际应用场景中，除了管材类产品，调整贴标头高度与输送导向条间距后，也可适配小型盒装、袋装产品的平面贴标工序，具备一定的工序适配灵活性，设备的所有钣金护罩均采用圆角折弯处理，没有尖锐突出的边角，符合车间生产的安全设计要求，走线全部采用内部线槽布置，外部无裸露电线，避免生产过程中线缆被物料剐蹭造成的损坏。
