全自动回转式多工位贴标设备

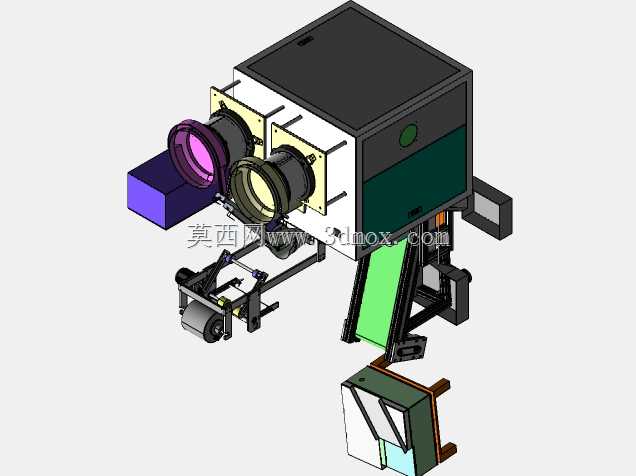

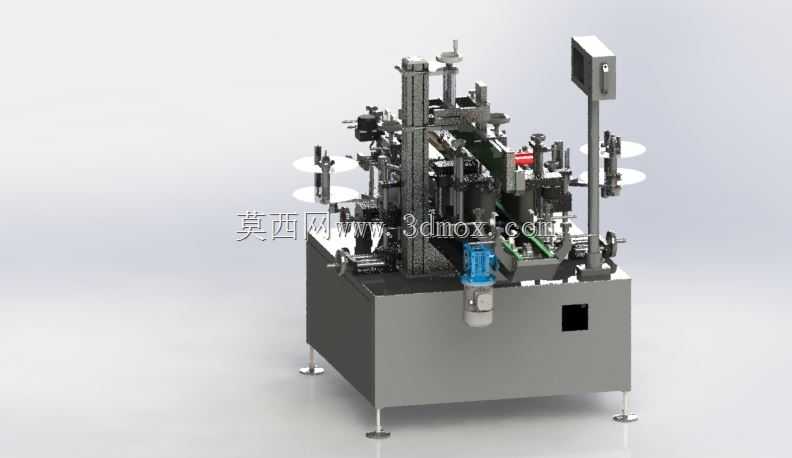

　　这套贴标设备的三维结构完整呈现了日化、食品、医药瓶装产线后段贴标工位的典型布局，整机采用落地式柜架承载主体执行机构，底部柜体采用碳钢折弯焊接成型，柜体四角配置可调支撑脚杯，可在车间地坪完成水平校准，抵消地面平整度误差对贴标精度的影响，柜体正面预留检修开口，方便内部驱动元件、气路管线的日常维护。设备上部的执行工位采用回转式多工位布局，核心工位包含上料定位、瓶身夹持、标签供送、滚压贴合、检测剔除、下料导出六个功能段，回转盘周边均匀布置多套柔性夹持工装，可适配圆柱瓶、扁瓶、异形瓶等多种容器的贴标作业，工位切换过程中工件始终保持夹持状态，避免输送偏移导致的贴标错位。标签供送机构采用标带卷料架设结构，配备张力控制摆杆、剥标板、牵引辊组，

　　可在牵引步进电机驱动下精准控制标签出标长度，剥标板处标签底纸转向折返，面纸自动剥离后贴合到工件表面，侧方配置的滚压海绵轮可在工件随回转盘转动过程中将标签均匀压合，排出标签与瓶身之间的气泡，保证贴附平整无褶皱。设备的驱动体系融合了机械传动与气动执行，主回转运动由减速电机通过分割器驱动，保证工位转位的重复定位精度，各夹持、压合动作采用标准气缸驱动，配套节流阀可独立调节动作速度，适配不同节拍的产线需求。侧方竖立的电控柜独立安装在机架侧边，内部可集成PLC控制单元、伺服驱动器、气动电磁阀组，面板配置人机交互界面，可设置贴标延时、出标长度、工位节拍等参数，设备周边的防护栏与传感器安装位可对接产线安全联锁，出现工件缺料、标签断带时自动停机报警。

　　从安装边界来看，整机柜体的长宽尺寸适配常规车间产线的工位预留空间，高度方向上部执行机构延伸至柜体上方，顶部的标卷安装位预留了足够的换料操作空间，设备进出料口可直接对接前端理瓶机与后端装箱输送机，无需额外搭建高位机架。结构设计过程中，所有执行部件的安装板均采用长腰孔可调结构，贴标头的前后、上下、倾斜角度均可手动微调，针对不同直径、不同高度的瓶型，只需更换夹持工装块、调整贴标头位置即可快速换型，无需大规模改动主体结构。气路管线全部沿机架型材内侧走线，电气线路与气动管路分开布设，避免运动过程中管线干涉磨损，回转工位的旋转接头可保证转动过程中气路持续连通，不会出现管线缠绕问题。该设备可直接嵌入现有自动化包装产线，替代人工手动贴标，

　　单工位节拍稳定，贴标位置一致性远高于人工作业，针对小批量多品种的生产场景，可调式结构的适配性更强，三维建模阶段完整还原了所有标准件、外购件的安装位置，可直接用于后续的工程出图、物料清单统计与现场布局规划，结构干涉检查在建模阶段即可完成，避免实际装配时出现工位动作碰撞、维护空间不足的问题。
