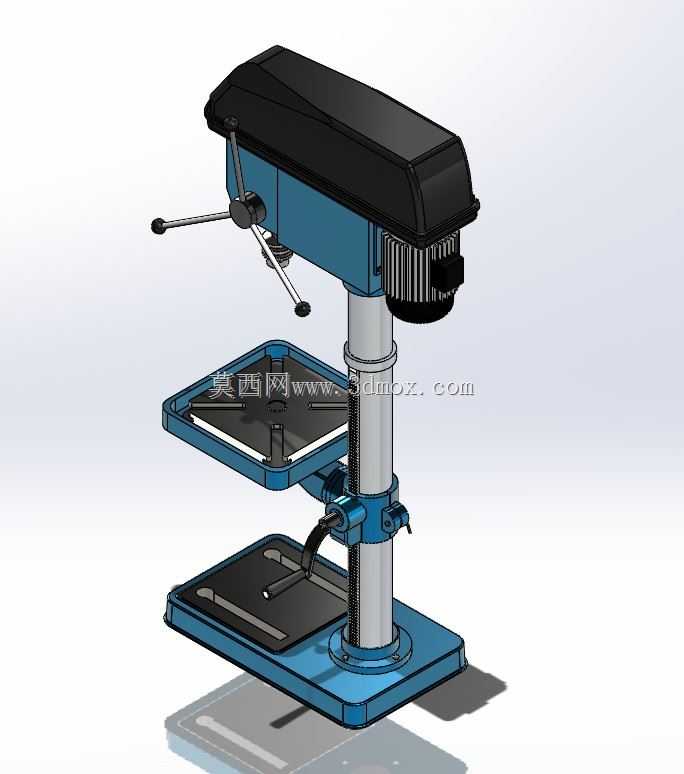

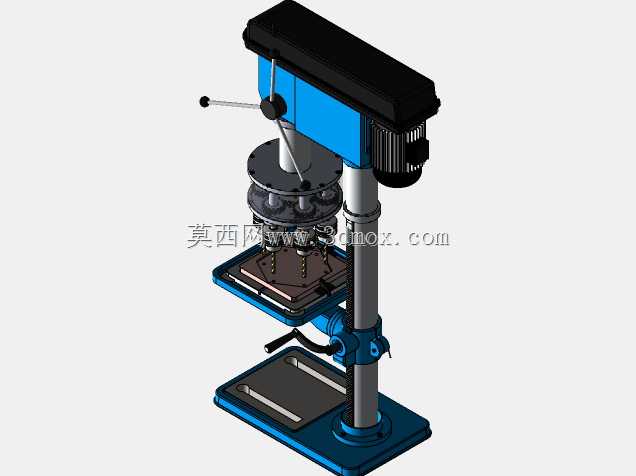

　　这款立式台钻的三维结构还原，完全贴合小型机加工场景的实际使用需求，不管是五金维修车间的单件钻孔作业、小型加工厂的小批量零件钻削，还是职业院校机加工实训工位的设备配置，都能匹配对应的使用工况。日常加工中，针对厚度30mm以内的碳钢件、铝合金型材、非金属板材的圆孔加工，这款设备都能稳定输出钻削动力，相比手持电钻，它的固定立柱结构能完全避免钻孔偏斜、孔壁粗糙度超差的问题，加工出的孔位同轴度、垂直度都能满足普通机加工的公差要求。

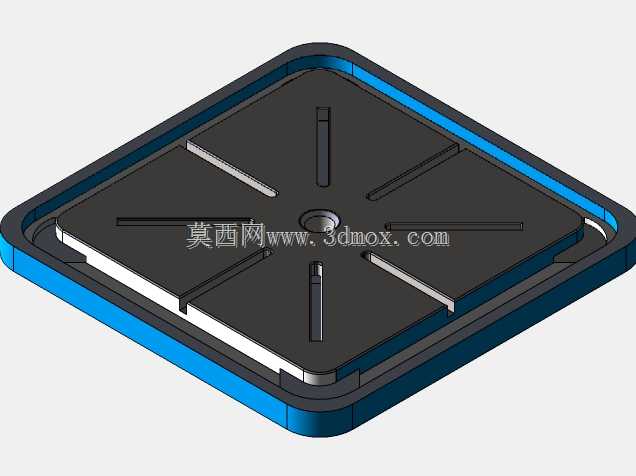

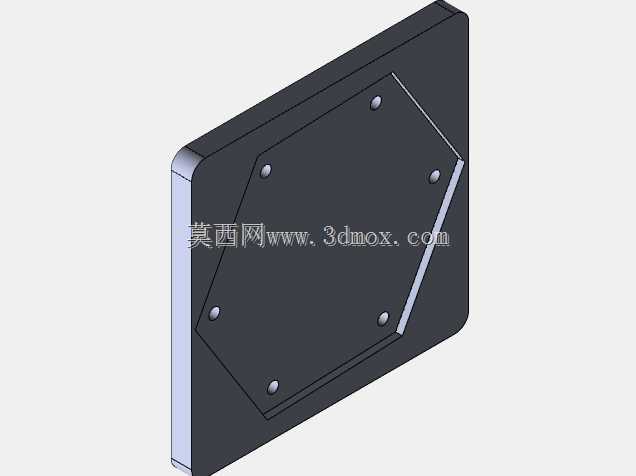

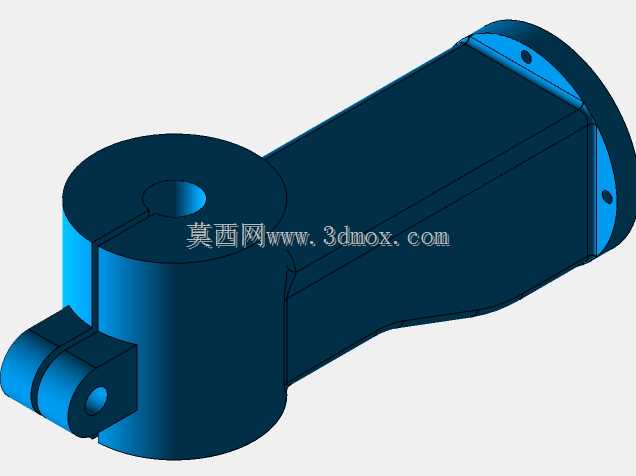

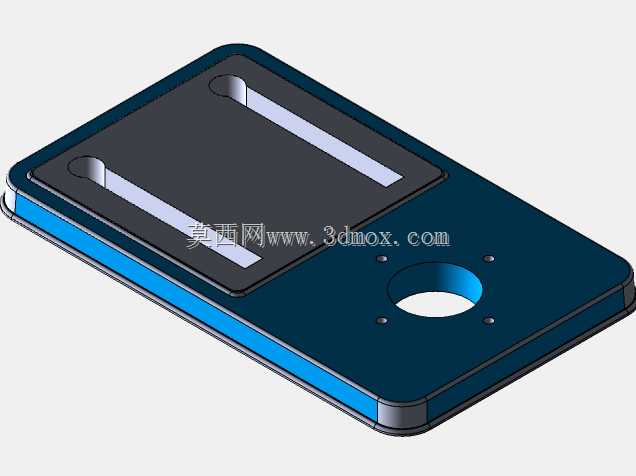

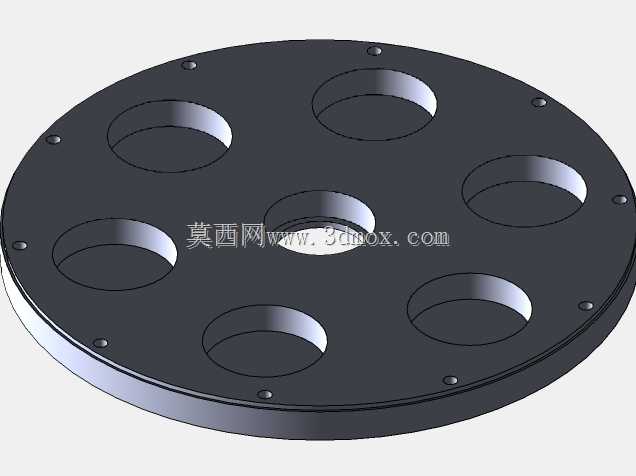

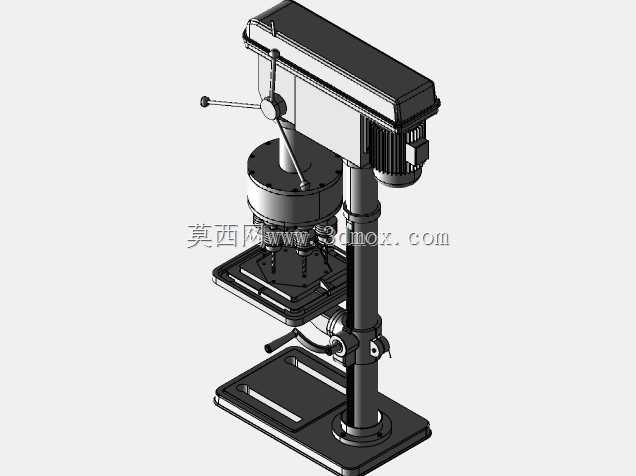

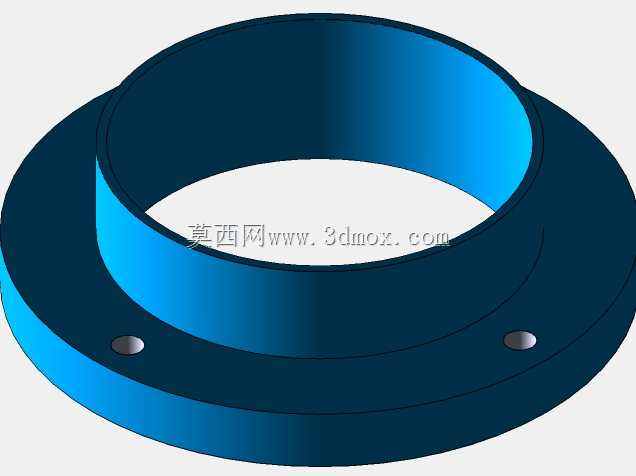

　　从结构设计逻辑来看，这款台钻采用经典的立式单立柱布局，底部是一体式铸铁底座，底座上预留了工件装夹的T型槽位，既可以直接放置小型工件靠自重定位，也能通过压板螺栓锁紧异形工件，底座的上平面经过铣削加工，平面度控制在0.05mm/100mm以内，保证工件放置的基准水平。底座上方是可升降的方形工作台，工作台通过侧面的锁紧手柄固定在立柱的任意高度位置，工作台表面同样加工有交叉T型槽，适配不同规格的平口钳、钻夹工装的安装，工作台的升降行程覆盖180mm范围，能满足不同高度工件的加工避让需求，不用频繁调整主轴的伸出长度就能适配工件尺寸。

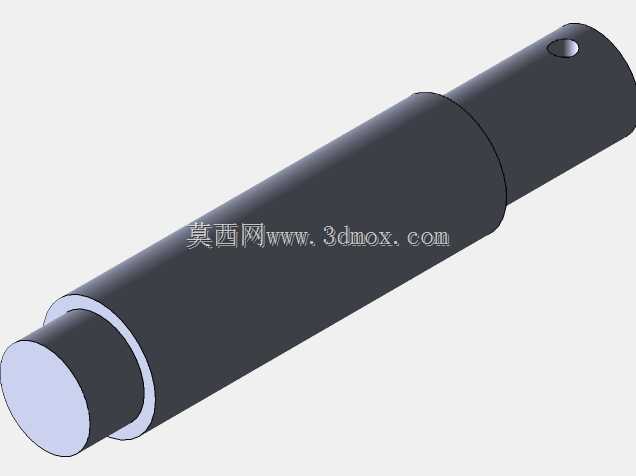

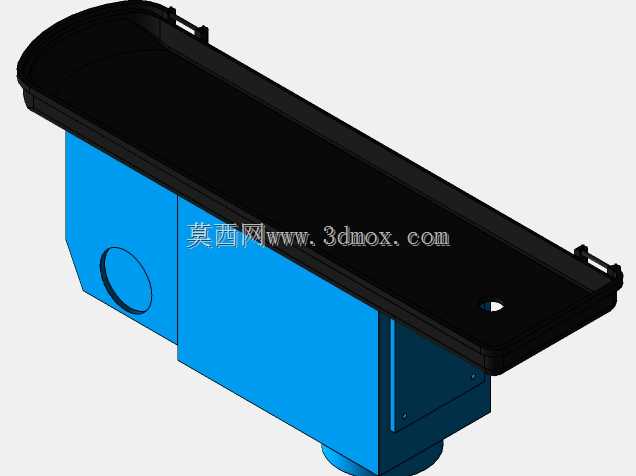

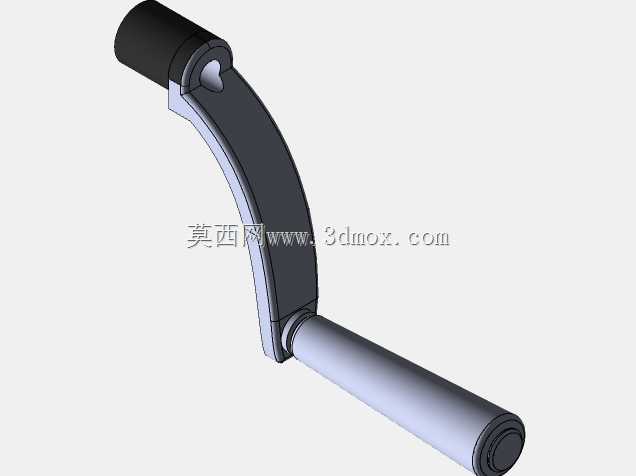

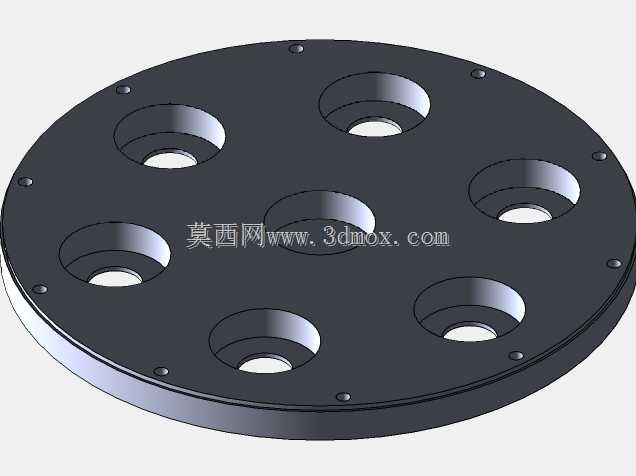

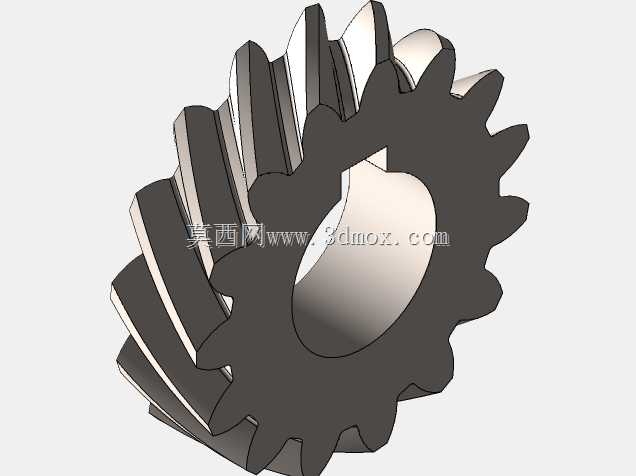

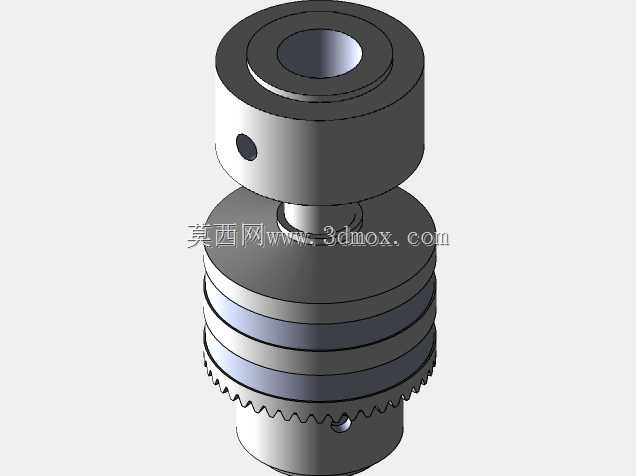

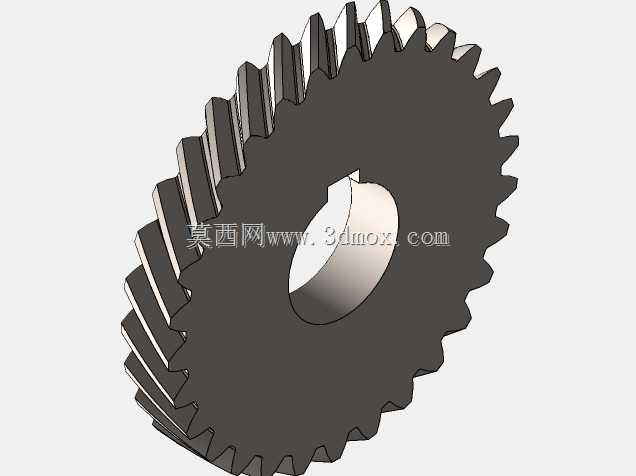

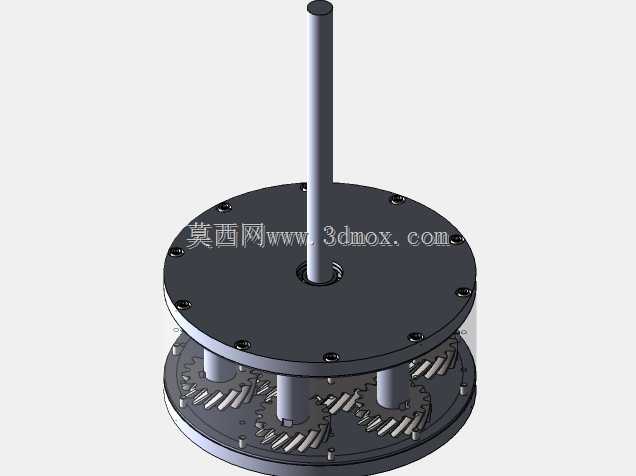

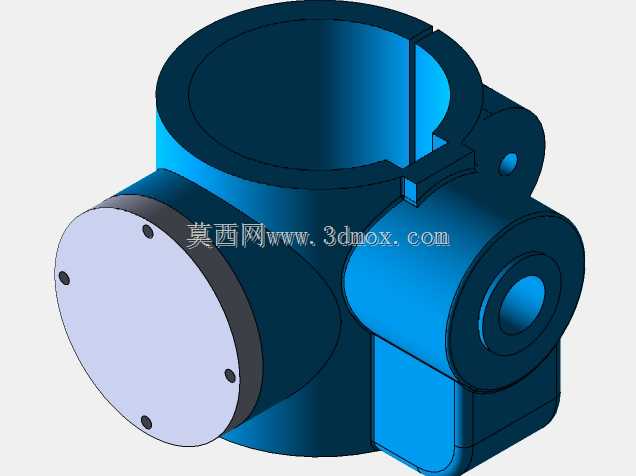

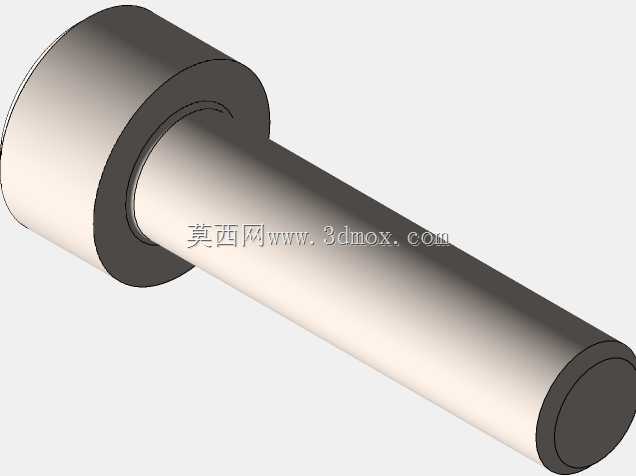

　　立柱采用加厚无缝钢管加工而成，表面经过高频淬火后精磨，粗糙度达到Ra0.8，既保证主轴箱上下滑动的顺畅度，也能长期使用不出现磨损松旷。主轴箱部分集成了电机、传动变速机构、主轴进给手柄，顶部的电机通过皮带传动将动力传递到主轴，皮带轮设置了多档槽位，不用拆解设备就能通过调整皮带位置切换主轴转速，从低速大扭矩档适配大直径钻头钻削钢材，到高速档适配小钻头加工有色金属、塑料件，转速覆盖范围能覆盖绝大多数常规钻孔作业的参数需求。主轴的进给操作通过侧面的三爪手柄控制，操作时手部施力就能控制主轴的下钻进给速度，手柄的力臂长度经过优化，钻削10mm直径碳钢孔时，操作人员的手部施力不会超过15kg，长时间作业也不容易产生疲劳。主轴内部采用锥孔设计，适配标准莫氏锥柄钻夹头或者钻头，装夹时靠锥面自锁传递扭矩，拆卸时通过主轴侧面的楔铁孔就能快速卸下刀具，换刀效率比螺纹连接的结构高很多。

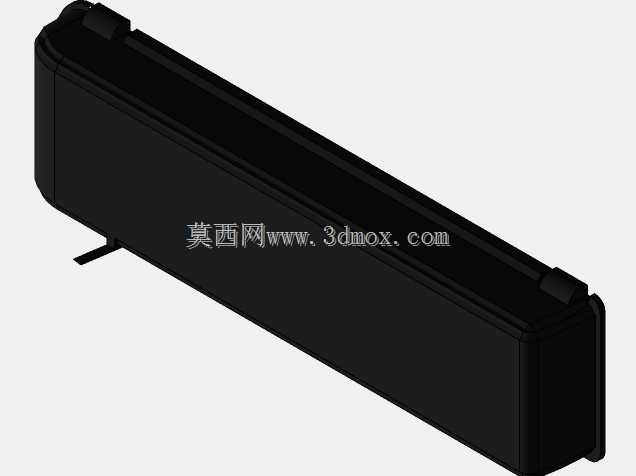

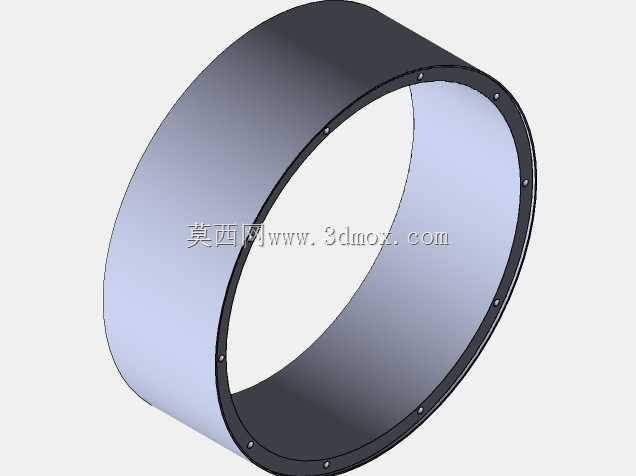

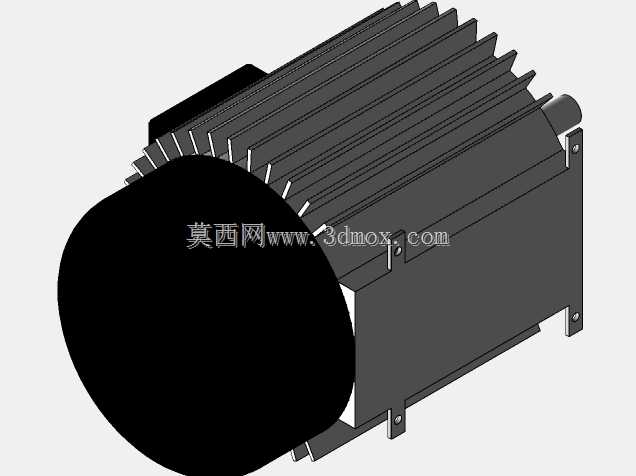

　　设备的安全防护设计也贴合实际加工场景，主轴皮带轮外侧设置了全封闭的防护罩，避免加工过程中皮带脱落、杂物卷入传动机构造成安全隐患，电机部分设置了独立的散热风道，连续2小时满负荷钻削作业时，电机绕组温度不会超过绝缘等级允许的上限。设备的整体安装边界非常友好，底座的占地面积仅为450mm*350mm，不需要做专门的设备基础，直接放置在稳固的钳工台面上就能使用，整体高度控制在850mm左右，操作人员站立作业时的手部操作高度刚好在舒适区间，不需要弯腰或者抬臂操作。

　　从建模细节来看，这款结构完全还原了实际设备的装配关系，各个运动部件的配合间隙都按照真实设备的公差要求设置，主轴的进给行程、工作台的升降范围、各个手柄的操作转动角度都和真实设备一致，不管是用于机加工教学的结构演示，还是用于车间布局规划的设备排布模拟，都能提供精准的尺寸参考。在实际选型适配时，这款台钻的加工能力覆盖0.3mm到16mm直径的钻孔范围，完全能满足小型五金加工、设备维修、家装木工等场景的钻孔需求，相比大型摇臂钻床，它的占地面积小、采购成本低、操作门槛低，不需要专门的操作人员培训就能上手使用，是小型加工场景里非常实用的通用钻削设备。结构设计上没有多余的冗余部件，所有的调节机构都设置在操作人员伸手可及的位置，换速、锁紧、进给操作都不需要绕到设备侧面，作业过程中的操作动线非常顺畅，能有效减少单件加工的辅助时间，提升小批量加工的生产效率。
