多工位口罩自动化生产加工设备

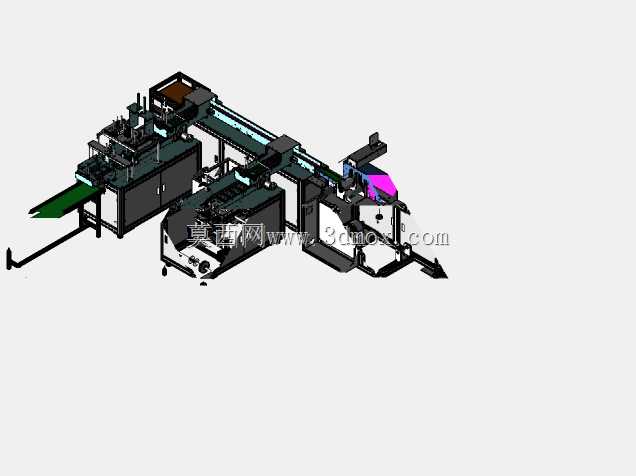

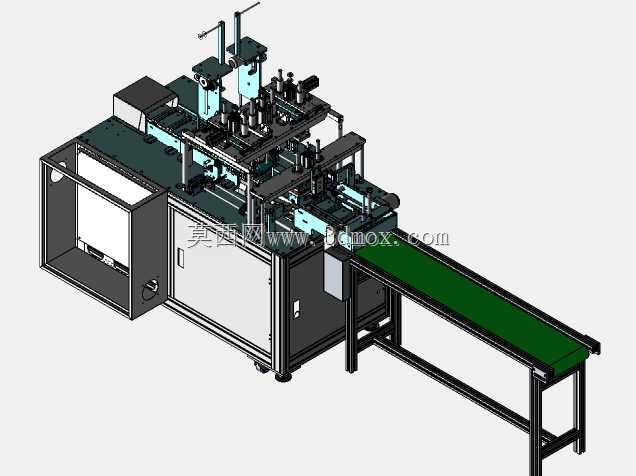

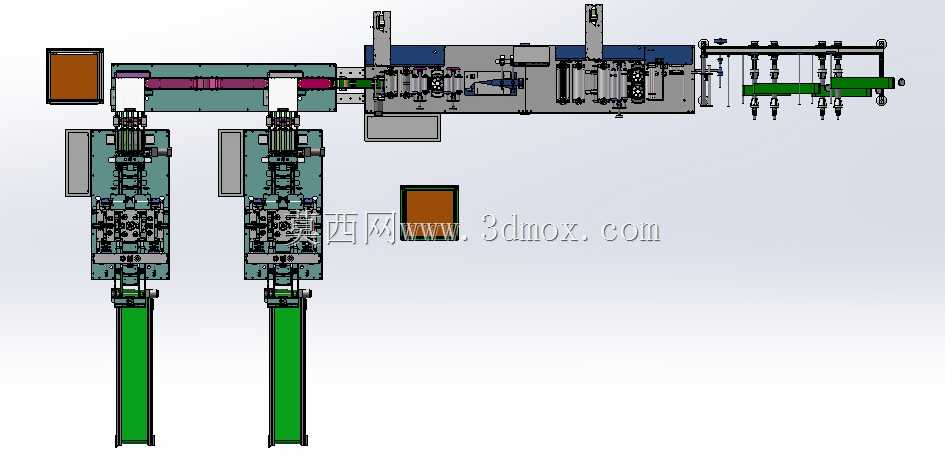

　　这套设备面向平面类防护口罩的规模化量产场景搭建，整体采用直线式产线布局，串联多道核心加工工序，可完成从原料上料、本体成型、耳带焊接到成品出料的全流程自动化作业，适配民用防护、医用普通防护类口罩的批量生产需求，在日用防护用品生产车间、防疫物资保供生产场景中可直接对接上下游工序，无需额外搭建中转接驳台架。从结构排布来看，设备左侧设置两组并行的双工位成型加工模组，每组模组配套独立的竖向输送通道，通道采用绿色同步带作为载具，可承载成型过程中的口罩半成品在工位间步进移动，双模组并行的设计可将单道工序的加工节拍压缩近一半，避免单工位等待拖慢整线产能。两组成型模组上方设置横向跨接的主输送梁，梁体搭载多组可平移的压合与裁切执行件，

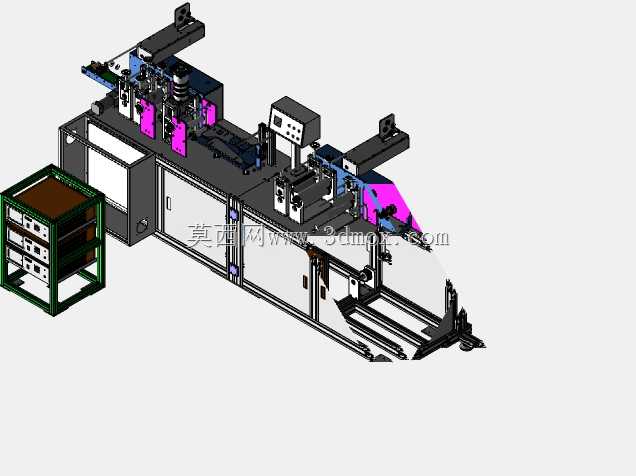

　　可将上游输送来的片材原料精准输送至对应成型工位，完成鼻梁条压合、片材折痕压型、边缘封合等核心工序，执行件的安装座预留了位置调节余量，可根据不同规格口罩的尺寸参数调整压合点位，适配不同尺寸的产品生产需求。产线中段为核心的功能集成区，集成了耳带上料、焊接、点位检测等功能模块，模块之间采用错位排布的方式预留检修空间，每个功能模块均采用快装式安装板固定在设备台架上，日常维护时可单独拆卸单个模块，无需拆解周边关联结构，大幅降低停机维护的时间成本。台架上预留的方形空位为电控元件的安装位，可根据实际控制需求布置电磁阀、传感器接线端子等元件，布线槽沿台架边缘一体化设计，可将动力线与信号线分槽布设，避免信号干扰影响设备运行稳定性。

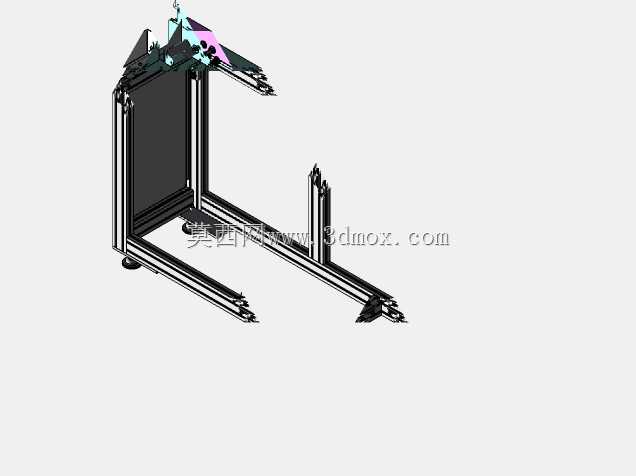

　　产线右侧设置多组并排的真空抓取机构，机构通过竖向导杆连接升降气缸，可将加工完成的成品口罩从主输送线上抓取后转移至下游出料输送带上，抓取头的间距可根据成品出料的排布要求调整，可实现单排多片同步抓取，匹配整线的高速生产节拍。从安装边界来看，设备整体采用卧式长条形布局，底部支撑脚的安装孔位按照标准工业铝型材台架的间距设置，可直接固定在车间常规的水平地面上，无需额外浇筑安装基础，设备两侧预留的操作空间宽度满足单人侧身检修的需求，上方无突出的超高结构，可适配常规层高的工业厂房安装要求。在设计思路上，这套设备优先考虑量产场景下的稳定性与易维护性，所有运动部件均采用标准化的直线导轨与气缸作为执行元件，无特殊定制的异形传动结构，

　　备件采购与替换成本较低；各工位的动作时序通过逻辑互锁设置，避免工位间动作冲突导致的物料卡滞或部件碰撞，同时在每个运动模组的极限位置设置硬限位块，即使传感器出现信号异常，也能通过机械限位避免部件超程损坏。设备的输送通道宽度、压合工位的间距均可通过调节安装座的位置实现小范围调整，可兼容市面上主流的平面口罩尺寸规格，无需更换核心工装即可完成不同产品的生产切换，适配多品种小批量的柔性生产需求。
