长条形带状物料定长裁切输送设备

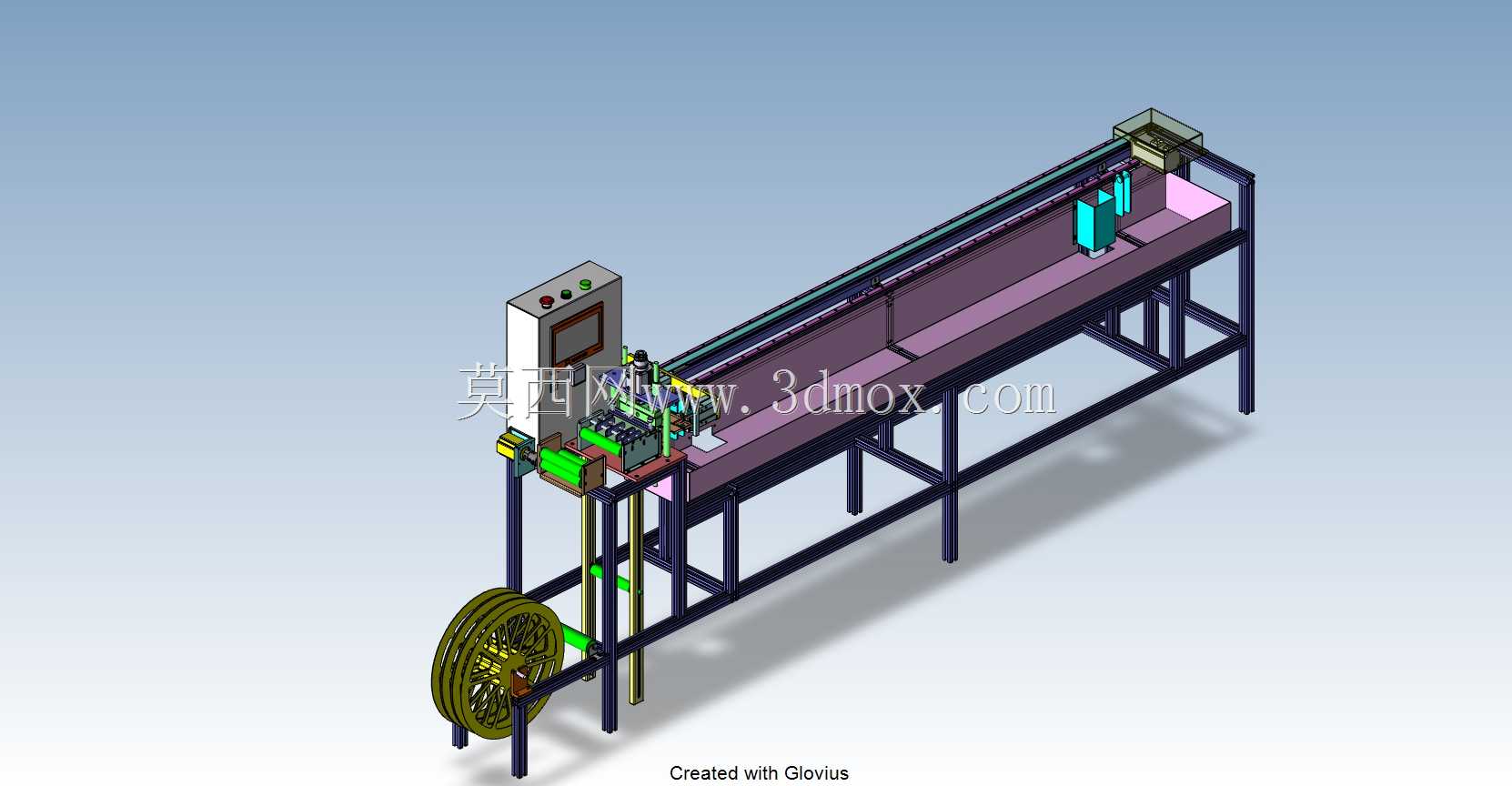

　　这套设备的整体布局采用长条形直线排布，从结构分区来看，左端集成放卷机构、中部为长距离输送导向段、右端设置裁切执行与出料工位，整体机架采用标准矩形钢管焊接成型，底部预留可调脚杯安装位，可适配车间地面不平整的安装场景，设备整体长度方向预留1.2倍机身长度的操作维护空间，宽度方向两侧各预留不小于600mm的通道供人员巡检、换料作业，高度方向最高点为左端的控制电箱，整体安装时无需额外预埋地脚，普通硬化车间地面即可满足承重要求。从实际应用场景来看，这类设备主要面向带状柔性物料的连续加工作业，常见于包装辅料、带状绝缘件、窄幅织带类产品的生产环节，替代传统人工拉料、手动裁切的作业模式，解决人工裁切长度一致性差、切口毛边、作业效率低的问题，

　　尤其适配单批次长度固定、连续加工量较大的生产订单，可直接对接前端的料卷产出工位或者后端的物料收集、包装工位，形成连续化的作业流。设备的放卷端采用悬臂式料卷安装结构，料卷支撑轴带阻尼调节机构，可根据料卷的幅宽、卷径大小调整放卷张力，避免输送过程中带料拉扯变形或者松垮跑偏，放卷位置设置的导向轮组采用包胶处理，增大与带料的摩擦力同时避免刮伤物料表面，导向轮的安装座预留腰型调节孔，可根据带料的实际幅宽调整导向间距，适配不同宽度规格的带料加工需求。中部的长距离输送段采用皮带承托加侧边导向的结构，输送面的水平度通过机架上的调节螺栓校准，保证带料在长距离输送过程中不会出现翘边、偏移，输送段的长度设计匹配常规裁切长度的最大量程，

　　当需要加工超长尺寸的带料时，输送段可作为临时的长度计量承载段，配合端部的计数传感器实现定长送料，输送段的侧边导向条采用耐磨尼龙材质，长期与带料边缘摩擦不会产生毛刺刮伤物料，同时导向条的安装位置可快速调整，换型时无需拆卸大量结构件，缩短换产调试时间。右端的裁切工位集成了压料与裁切执行机构，送料到位后压料块先下行压紧带料端部，避免裁切过程中带料移位导致切口倾斜、长度超差，裁切执行件采用直线导轨导向，保证裁切动作的垂直度，切口平整无毛刺，裁切完成后压料块抬起，输送机构继续送料进入下一个作业循环，裁切工位旁设置的控制电箱集成了设备的操作按钮、参数设置界面，操作人员可在放卷换料后直接在端侧完成参数设置、设备启停操作，无需长距离走动。

　　从设计思路来看，这套设备优先考虑了作业的连续性与换型的便捷性，所有与物料接触的部件均采用快拆式安装结构，日常维护清理、更换易损件时无需复杂工具，机架的焊接结构做了时效处理，避免长期使用后出现机架变形导致输送面水平度超差，气路与线路均沿机架内侧的线槽排布，外部无裸露管线，避免车间作业过程中管线被物料勾挂造成损坏，同时设备的各个功能模块采用独立安装板固定，后期如果需要调整裁切工位位置、增加冲孔、印刷等附加功能，可直接在机架上拓展安装位，无需重新制作整体机架。设备的安装边界需要注意，放卷端左侧需要预留不小于料卷直径1.5倍的上料空间，方便操作人员使用辅助工具吊装重型料卷，裁切端右侧需要预留出料收集的空间，可搭配收料盒或者接驳输送线使用，设备的气源接口设置在机架侧方下部，接入车间常规压缩空气气源即可满足驱动需求，电源接入端设置独立的空开保护，保障设备运行的用电安全。
