多工位转盘式金属卷料送料加工设备

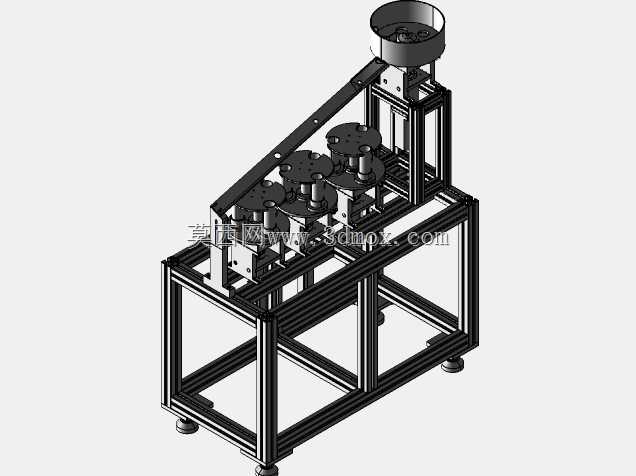

　　这套多工位转盘式加工设备主要面向小型金属卷料的连续加工作业场景，常见于五金小零件冲压前的预送料、卷料分切前的定位输送、小规格金属带材的多工序连续加工工位，适配电子五金、小五金配件生产车间的单机连线作业需求，可独立完成单种工序的物料周转，也可对接前后端的冲压、裁切、检测设备组成小型加工单元。设备整体采用工业铝型材搭建主体机架，机架底部配置可调脚杯，可根据车间地面平整度调整设备水平度，调整行程范围适配常规车间30mm以内的地面高差，机架整体采用4040与4080铝型材搭配拼接，横向与纵向型材连接处采用内置角码连接，外部无突出连接件，避免作业过程中衣物、工具勾挂的安全隐患，机架下部预留充足的电气元件安装空间，可容纳伺服驱动器、端子排、

　　气源处理三联件等常规配套元件，无需额外增设外置电气柜，减少设备整体占地面积。设备上部的核心执行单元为四工位转盘结构，每个工位配置独立的卷料装夹定位座，定位座采用台阶式轴头设计，可适配内径20-50mm范围的卷料套筒，装夹时只需将卷料套筒套入定位轴头，侧面的紧定螺钉即可完成轴向固定，更换不同规格卷料时无需更换整套夹具，仅需调整紧定螺钉位置即可完成适配，单工位卷料承重可达5kg，满足常规小规格金属卷料的装载需求。转盘采用间歇式转动驱动，由底部的分割器配合伺服电机提供转动力矩，每次转动角度精准定位在90度，工位重复定位精度控制在±0.05mm以内，可保证每个工位停位时与上方加工机构、侧边送料轨道的位置匹配度，避免因定位偏差导致的物料卡滞、

　　加工错位问题。设备顶端配置振动盘式料仓，料仓采用锥形底部设计，可容纳零散的待加工卷料毛坯，振动盘内部的螺旋轨道可将杂乱的毛坯件有序排序后送入斜向送料轨道，送料轨道采用可调宽度的导轨结构，可根据毛坯件的外径尺寸调整两侧导轨间距，适配直径10-30mm范围的盘类毛坯送料，轨道末端设置挡料气缸，每次仅放行一个毛坯件进入下方转盘的空置工位，避免多件同时送料导致的卡料故障。斜向送料轨道与转盘工位的衔接处设置光电检测传感器，当检测到工位上已装载工件时，挡料气缸保持锁止状态，待空工位转动至接料位置时再放行工件，整套送料逻辑无需人工干预，可连续完成上料、工位周转的作业流程。设备的安装边界需预留前后各600mm的操作维护空间，

　　左侧预留300mm的气源与电源接线空间，右侧可对接后续加工设备的进料口，设备整体高度控制在1200mm左右，操作面高度符合人体工程学设计，作业人员站立时可轻松完成卷料更换、异常排查等操作，无需额外垫高站台。在设计思路上，这套设备优先考虑了小规格零件加工的换型便捷性，所有与物料接触的定位部件均采用快拆结构设计，更换不同加工产品时，仅需更换转盘上的定位轴头、调整送料轨道宽度即可完成换型，单人次换型时间可控制在15分钟以内，适配多品种小批量的五金零件生产需求。同时设备的转动部件均设置半透明亚克力防护罩安装位，用户可根据车间安全管理要求加装防护罩，避免转动部位外露带来的安全风险，防护罩与机架之间采用磁吸式连接，日常维护时可快速拆卸，无需拆卸大量紧固件。转盘工位的下方设置废料收集滑槽，加工过程中产生的边角废料可通过滑槽直接落入下方的废料收集箱，无需人工定期清理工位台面的废料，减少日常维护的工作量。设备的驱动单元布局充分考虑了维护便利性，分割器、伺服电机均安装在机架中部的可抽出安装板上，维护时只需松开安装板的固定螺丝即可将驱动单元抽出，无需拆解上部的转盘与送料结构，大幅降低后期维护的难度与时间成本。气源管路与电气线路均采用铝型材内置线槽布线，所有线路与管路无外露，既避免车间油污、粉尘对线路管路的侵蚀，也让设备整体外观更加整洁规整，减少线路勾挂、管路被工件磕碰损坏的概率。
