保温夹芯板材连续生产加工流水线

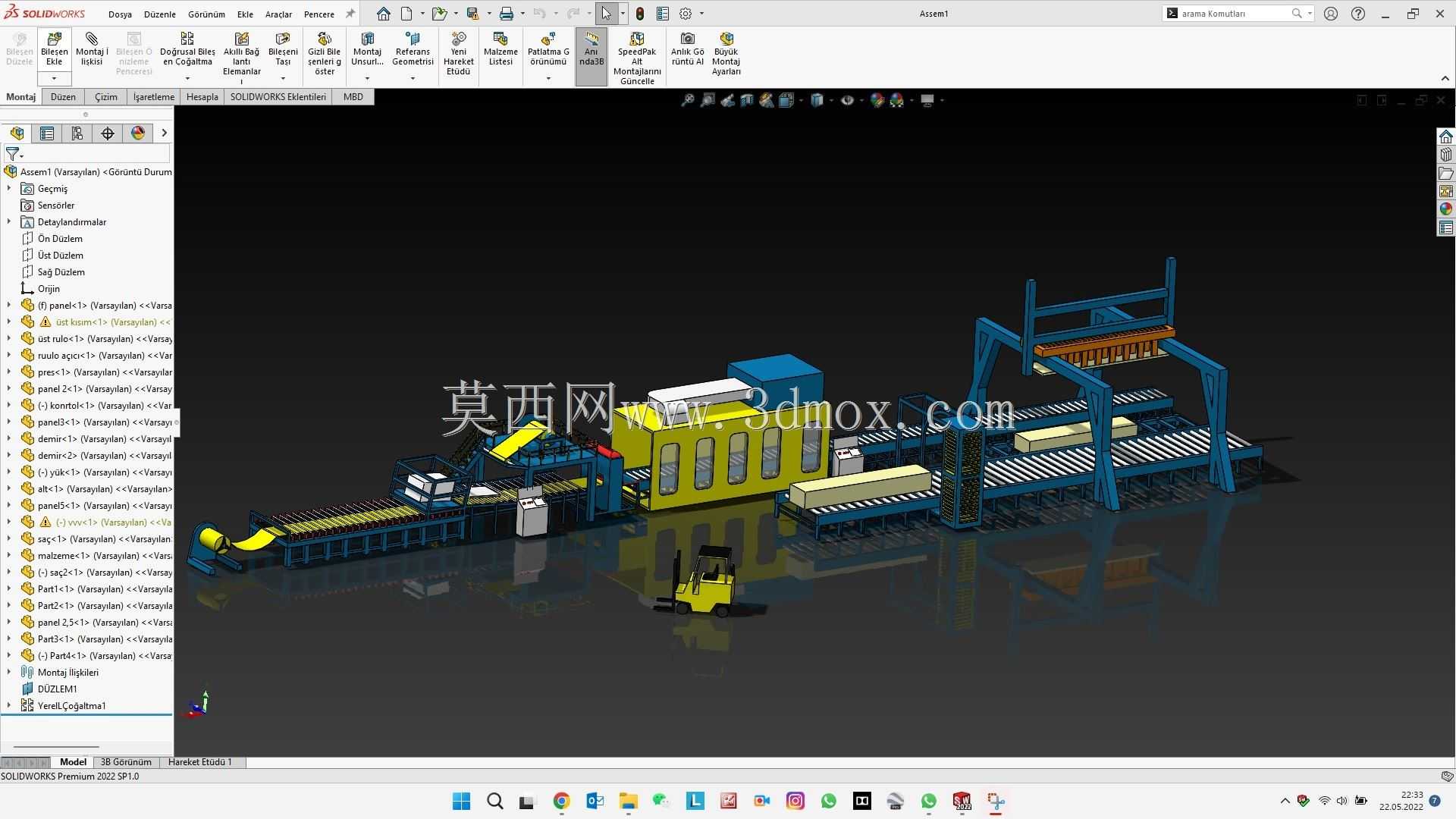

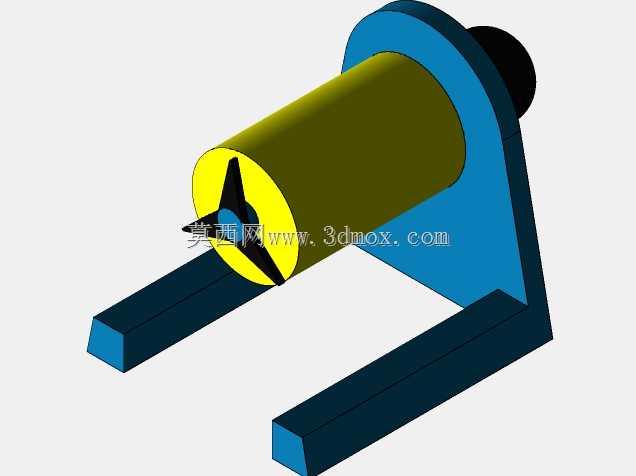

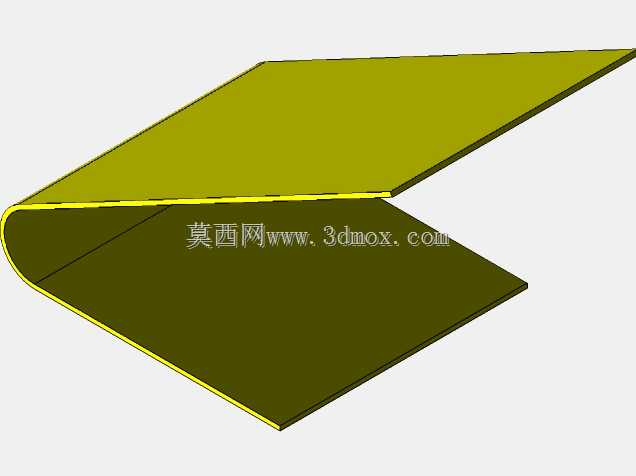

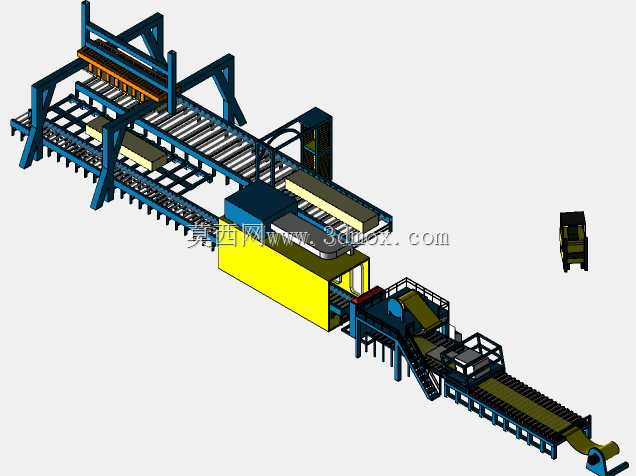

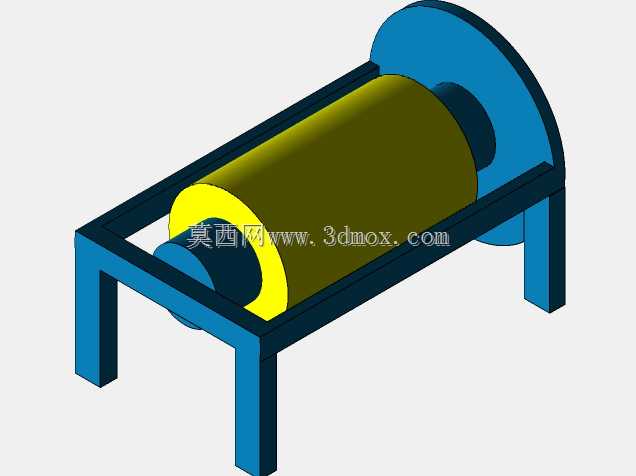

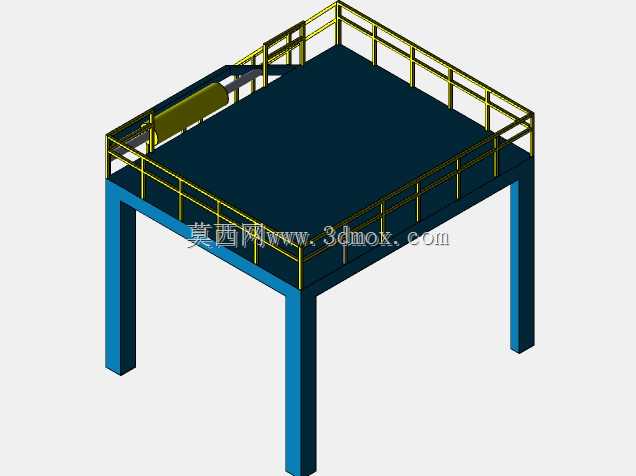

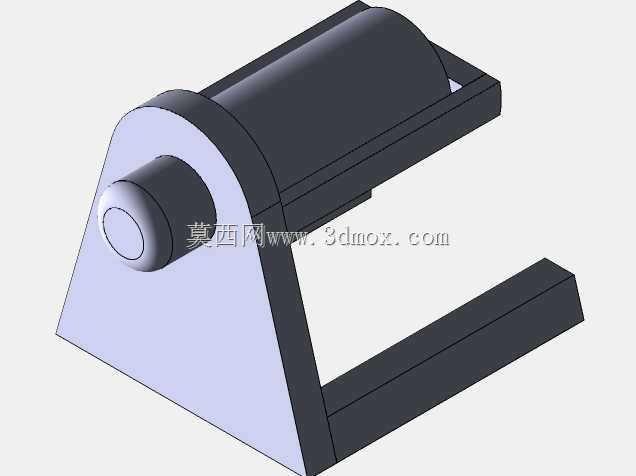

　　这套三维模型还原的是建筑用保温夹芯板材的连续生产流水线，这类产线主要落地在新型建材生产车间，用来完成从原料上料到成品板材下线的全流程连续作业，替代传统分散工位的间断式生产模式，能大幅降低板材在工序间转运的磕碰损耗，同时稳定各工位的加工节拍，适配不同厚度、不同面材规格的夹芯保温板材量产需求。从产线布局来看，整体沿车间纵向排布，进料端设置开卷与压型工位，负责将成卷的金属面材校平、压出预设的加强筋纹路，压型后的面材通过伺服驱动的辊道输送至芯材填充工位，芯材填充区配套有精准的计量与铺放机构，可根据板材预设的保温层厚度均匀铺设保温芯材，同时完成芯材与上下金属面材的初步定位，避免后续压合过程中出现芯材偏移、空鼓的问题。

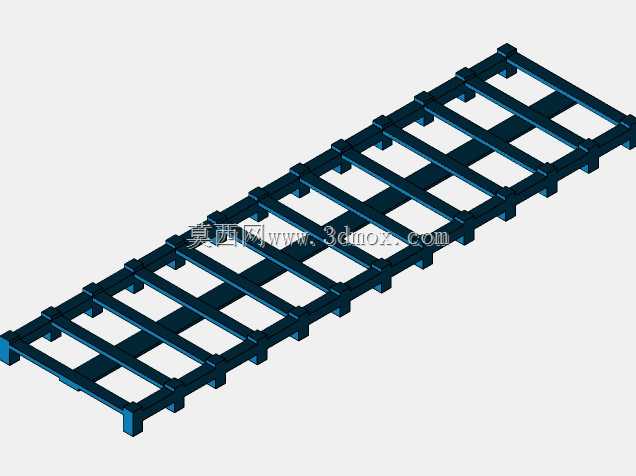

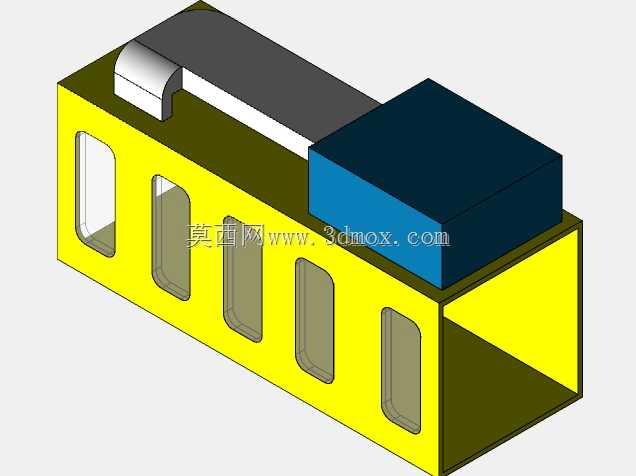

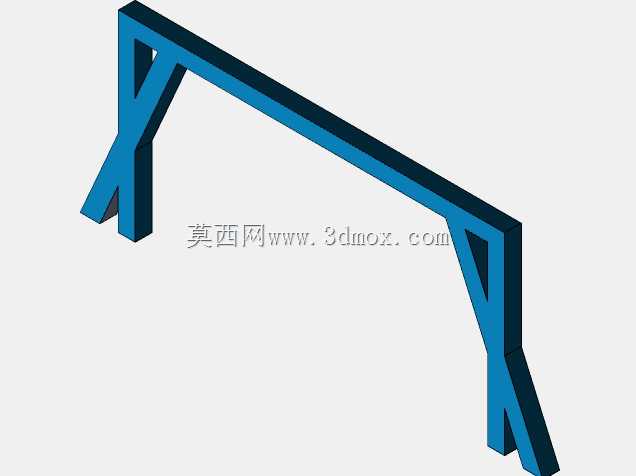

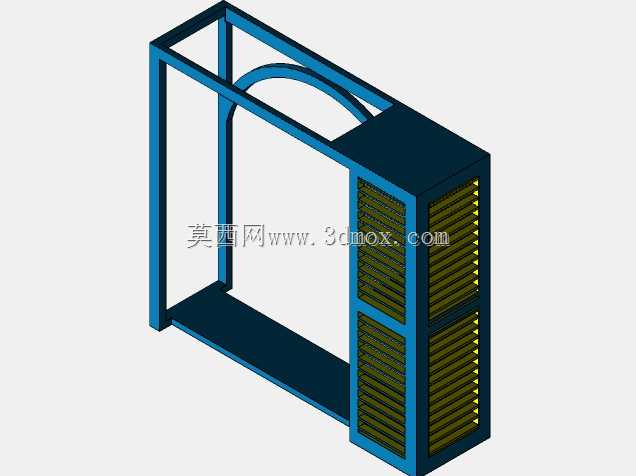

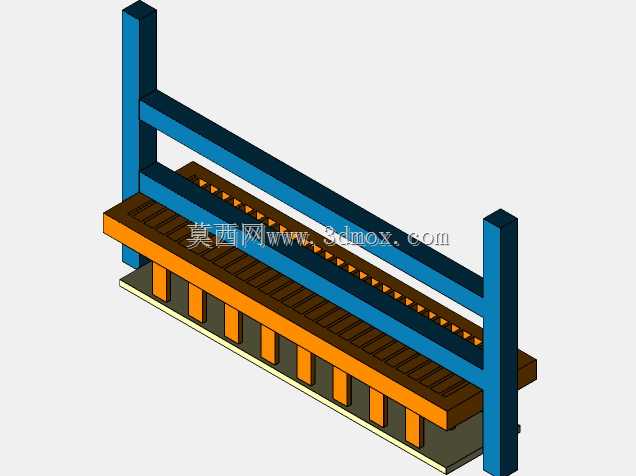

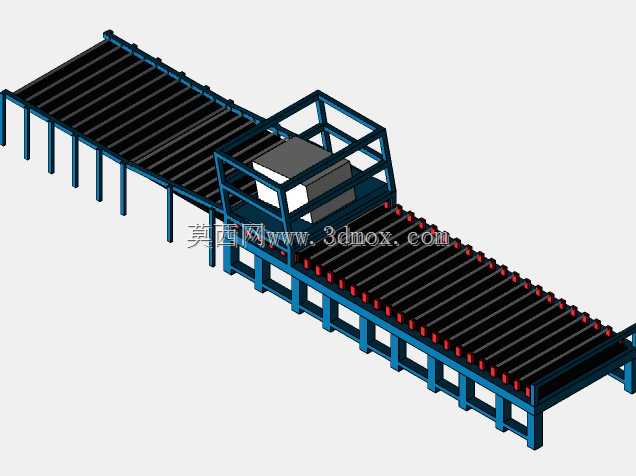

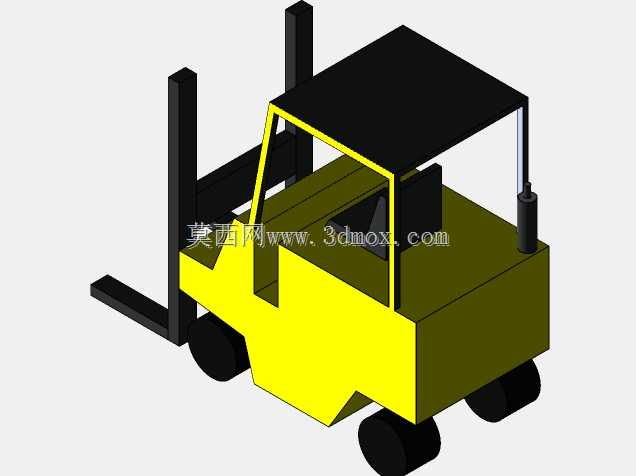

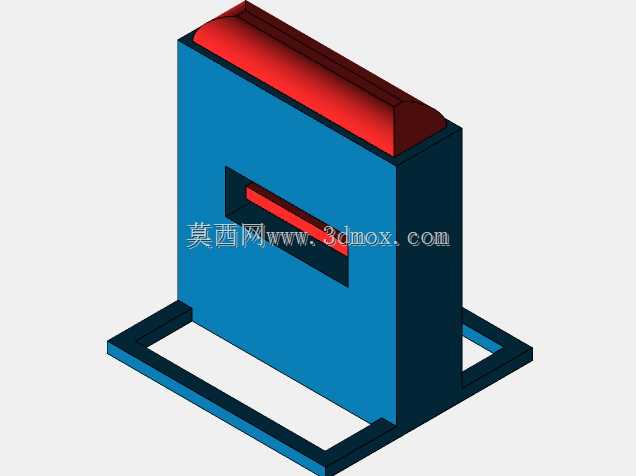

　　产线中段设置的龙门式压合机构是核心加工单元，采用框架式焊接结构保证整体刚性，压合辊组的间隙可通过两侧的丝杠调节机构精准调整，适配50mm到200mm厚度区间的板材压合作业，压合过程中同步完成面材与芯材的粘接固化，压合辊的表面做了硬质阳极氧化处理，避免长期接触金属面材出现划伤、粘胶的问题。压合完成后的板材随输送辊道进入定长裁切工位，裁切机构采用随动式设计，可在板材持续输送的过程中完成定长切断，不需要停线等待，保证产线的连续运行效率，裁切后的成品板材通过末端的出料辊道输送至堆垛工位，配套的龙门堆垛机构可将成品板材整齐码放到木质托盘上，模型中附带的平衡重式叉车，还原了成品码垛完成后，由叉车将整托板材转运至成品仓储区的实际作业场景。

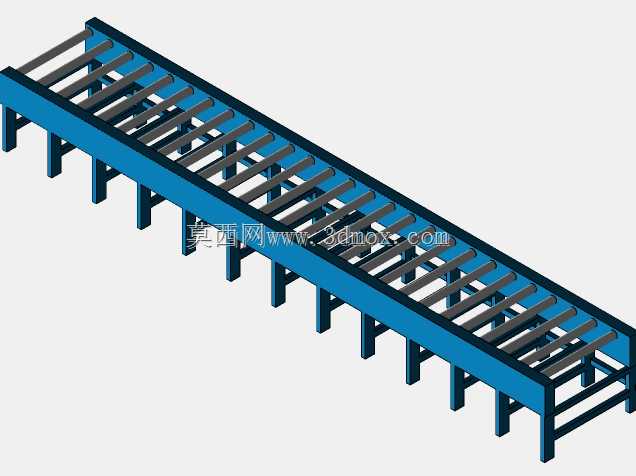

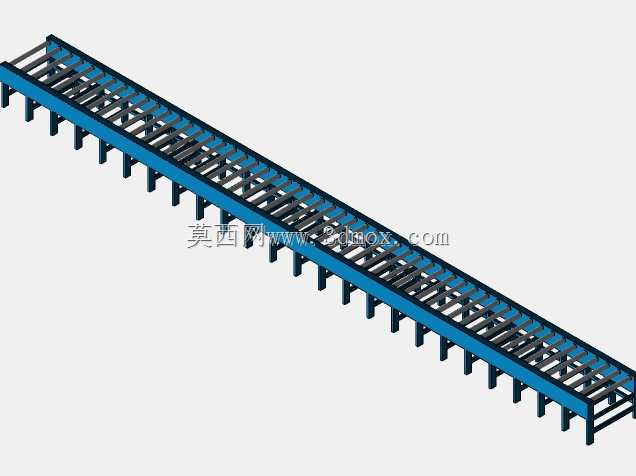

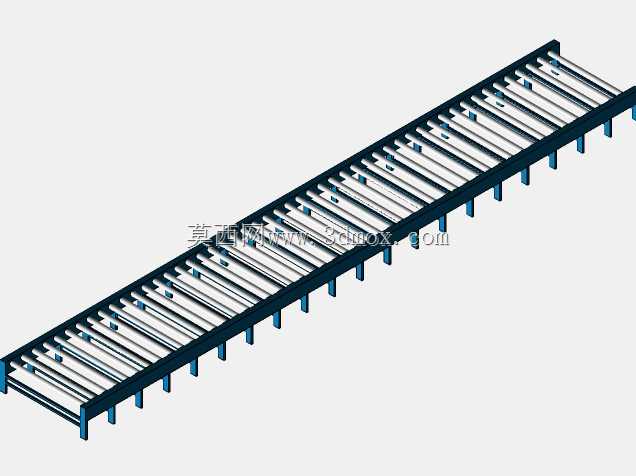

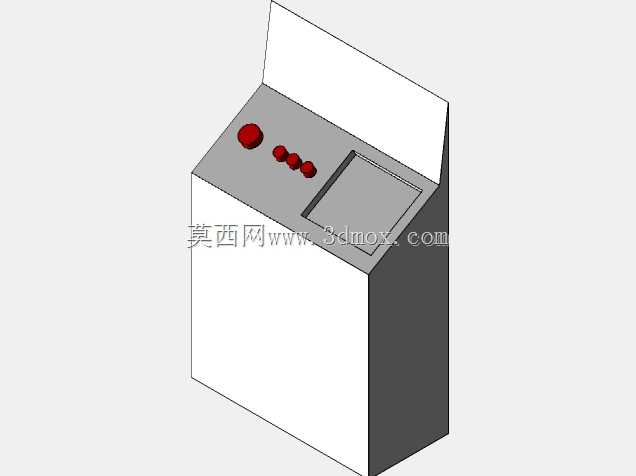

　　从设计思路来看，这套产线在建模时充分考虑了车间安装的边界条件，整体产线的宽度控制在4.2米以内，长度可根据车间实际场地进行模块化拼接，进料端预留了1.5米的原料上料操作空间，出料端预留了2米的叉车转运作业空间，各工位的电气走线、气路管线都预留了对应的走线槽安装位置，设备底部的安装脚座设置了长条形调节孔，可在安装时微调各工位的同轴度，避免输送过程中出现板材跑偏的问题。产线两侧预留了0.8米的巡检通道，方便运维人员日常检查各工位的运行状态，更换易损配件，各驱动电机的位置都做了避让设计，不会出现运维操作空间不足的问题。从功能特性来看，这套产线的输送辊道采用分段驱动设计，每个加工工位的辊道都配置独立的驱动单元，

　　可根据不同工位的加工速度单独调整输送速度，避免不同工位间出现速度差导致板材堆积或者拉扯变形，上料工位配置了自动纠偏机构，可实时检测面材的输送位置，自动调整开卷机的角度，保证面材输送过程中始终处于居中位置，压合工位的压力可根据不同芯材的硬度进行调整，避免压力过大导致芯材压溃，或者压力不足导致粘接强度不够的问题。在实际生产场景中，这类产线可适配岩棉、聚苯乙烯、聚氨酯等不同材质的保温芯材，只需要更换对应的芯材上料机构与粘接剂涂覆装置，就可以完成不同类型保温板材的生产切换，不需要对产线主体结构进行大规模改动，设备的通用性较强。建模过程中对各运动部件的运动行程都做了干涉检查，龙门压合机构的升降行程、裁切机构的横向移动行程、堆垛机构的夹取行程都不存在运动干涉，各部件的连接方式都还原了实际的螺栓连接、焊接连接工艺，设备的检修门、观察窗等细节结构都做了还原，可直接用于产线布局规划、安装调试的参考，也可以作为同类建材生产设备设计的参考蓝本，帮助设计人员快速完成同类产线的方案迭代，减少前期布局设计的重复工作量。
