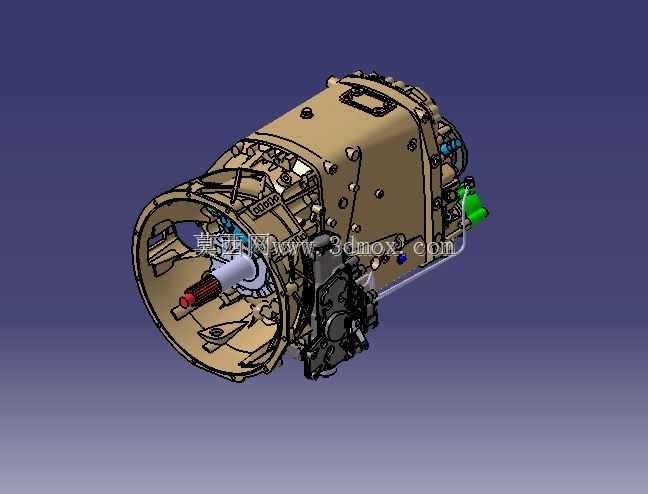

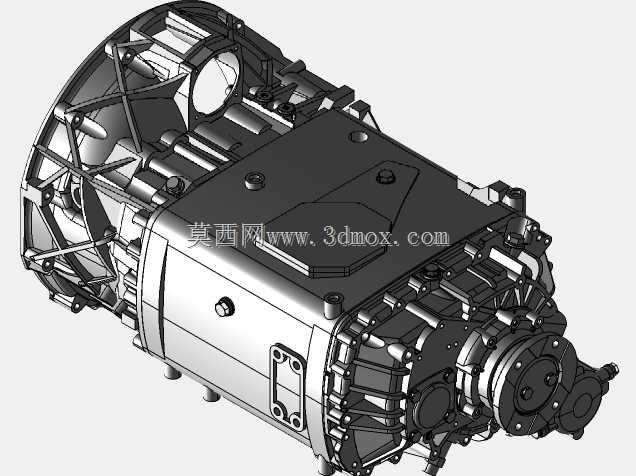

商用车用16挡手动变速器结构设计

项目分类:变速器 发布时间:2022-07-14 ID:677201
  • 商用车用16挡手动变速器结构设计
  • 商用车用16挡手动变速器结构设计

  这款传动装置主要面向重型商用车、工程作业车辆的动力传输场景,适配大扭矩柴油动力输出端,承担发动机动力的变速变矩、动力切断与输出方向匹配的核心作用,是整车传动链中决定动力适配性、燃油经济性与行驶可靠性的核心总成。从实际装车场景来看,该类变速器普遍匹配总质量18-40吨级的公路货运车辆、工程自卸车辆以及特种作业底盘,需要覆盖空载高速巡航、重载爬坡、作业场地低速蠕动等多工况的动力输出需求,16个前进挡位的齿比排布可以将发动机的经济转速区间覆盖到更广的车速范围,相比挡位更少的传动总成,能让发动机长期处于最优燃油消耗区间,同时在重载起步、陡坡通行时提供足够的轮端扭矩放大倍率,减少离合器半联动磨损,提升复杂路况下的通行能力。从功能特性来看,

  该总成采用主副箱组合式结构设计,主箱承担基础挡位的齿比切换,副箱采用行星齿轮结构实现高低挡区间的切换,通过单H操纵机构即可实现全挡位的顺畅切换,无需额外的高低挡预选操作的复杂逻辑,降低驾驶员的操作强度。总成集成了换挡助力机构、取力器安装接口、转速传感器安装位,可适配不同车型的取力需求,为自卸车液压系统、随车吊作业系统提供动力输出接口,无需额外加装传动取力装置。从设计思路层面,建模过程中优先保证了各传动齿轮的啮合间隙、轴系支撑跨距的合理性,输入轴、中间轴、输出轴的支撑点全部采用圆锥滚子轴承适配径向与轴向的复合载荷,应对大扭矩输出时的轴系变形问题;壳体采用高强度铝合金材质建模,在保证结构刚度的前提下降低总成自重,

  壳体表面的加强筋排布对应轴系支撑点、安装固定点的载荷传递路径,避免长期交变载荷下的壳体开裂问题;换挡拨叉、同步器组件的建模完全按照实际装配逻辑搭建,所有运动部件预留了合理的运动间隙,可直接用于运动干涉检查、装配工艺模拟。从安装边界来看,该变速器前端采用离合器壳与发动机飞轮壳对接,定位止口尺寸匹配主流重型柴油机的飞轮壳标准,输入轴花键参数适配常用的430mm推式、拉式离合器从动盘;后端输出法兰可适配不同速比的驱动桥输入法兰,通过更换法兰盘即可匹配不同轴距车型的传动轴长度需求;总成的悬置安装点设置在壳体两侧的加强筋位置,三点式悬置的布置方式可过滤动力总成传递到车架的振动,避免整车怠速、行驶过程中的传动系统共振问题。建模过程中对所有油道、

  通气塞、放油螺塞、加油螺塞的位置都做了精准还原,壳体内部的齿轮润滑采用飞溅润滑+强制导油的组合方式,对应主箱、副箱的齿轮啮合点都设置了导油槽结构,保证高转速、大坡度工况下各轴承、齿轮啮合面的润滑充分,避免高速行驶、长时间爬坡时的润滑失效问题。外部的操纵机构接口、气路接口、电气传感器接口的位置都按照实际装车的周边件避让要求做了排布,预留了足够的管线安装空间,不会出现装车后与车架横梁、周边管路发生干涉的问题。
