集成电涡流缓速器的商用车变速箱结构

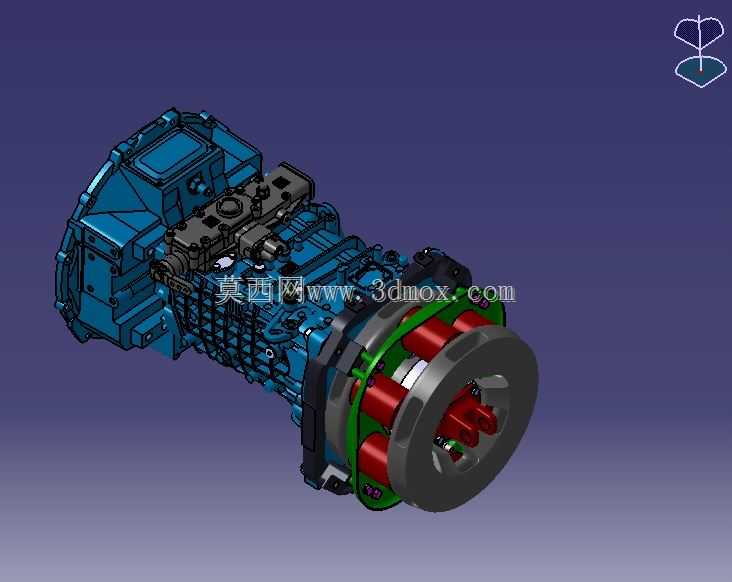

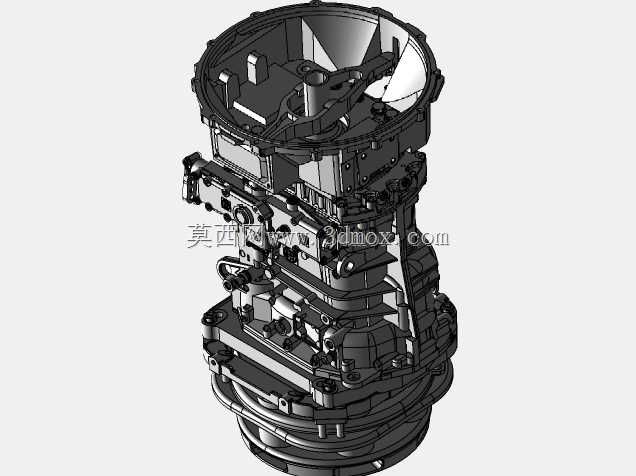

　　大幅降低行车制动系统的损耗与热失效风险，而将缓速器直接集成在变速箱输出端的结构，省去了中间传动轴连接环节，动力传递路径更短，传动效率相比分体式布置提升约4%-6%，同时减少了底盘布置时需要预留的单独缓速器安装空间，给油箱、储气筒、后处理装置的布置留出更多余量。从功能特性上拆解，变速箱本体采用6挡位手动变速结构，主箱采用斜齿轮常啮合传动，一二挡采用大传动比设计满足重载起步的扭矩输出需求，高速挡采用超速挡设计适配公路巡航的低转速经济工况，换挡操纵机构采用顶盖集成式气动助力结构，换挡行程短、操纵力小，适配商用车长时间驾驶的操作需求；集成在输出端的电涡流缓速器采用双凸缘结构，定子固定在变速箱后端的延伸壳体上，转子与变速箱输出轴刚性连接，在商用车传动与制动系统的匹配设计中，变速箱与辅助制动装置的集成结构一直是底盘布置环节的核心考量项，本次呈现的集成式结构，将多挡位手动变速箱与Telma型电涡流缓速器做了同轴一体化整合，主要适配总质量12-25吨的中重型公路货运车辆、客运巴士这类长距离运营车型，解决传统独立安装缓速器带来的传动轴过长、布置空间占用大、传动同轴度难保证的实际工程问题。从实际装车场景来看，这类集成结构多用于频繁长下坡路段运营的车辆，常规行车制动在长下坡工况下会因为制动蹄片持续摩擦升温出现制动效能热衰退，电涡流缓速器作为非接触式辅助制动装置，可通过电涡流效应产生制动力矩，在不磨损摩擦片的前提下分担80%以上的行车制动负荷，

　　缓速器工作时定子线圈通电产生磁场，转子随输出轴旋转切割磁感线产生反向制动力矩，制动力矩可通过挡位开关实现4级可调，最大制动力矩可覆盖车辆满载下坡时的持续制动需求，且缓速器工作时的热量通过自带的散热风道随车辆行驶气流带走，不需要额外的冷却管路，降低了整车管路布置的复杂度。在设计思路层面，整个集成结构优先考虑了安装同轴度的保证，缓速器连接法兰与变速箱输出轴采用花键过盈配合，连接止口与变速箱后端壳体采用H7/h6的公差配合，避免长期运行出现连接松动、同轴度偏差带来的振动问题；壳体设计上，变速箱主壳体采用高压压铸铝合金材质，在保证结构强度的前提下降低整体自重，后端缓速器连接的延伸壳体采用灰铸铁材质，承受缓速器工作时产生的径向与轴向载荷，

　　同时在壳体上预留了缓速器线束固定点、转速传感器安装位、油温传感器安装孔，不需要后期改装打孔，保证壳体的密封性能与结构完整性。从外形尺寸与安装边界来看，整个集成结构的轴向总长度相比同扭矩等级的分体式变速箱加缓速器结构缩短约220mm，输入端采用SAE1号标准离合器壳连接尺寸，可直接匹配排量7-10L的柴油发动机飞轮壳，安装悬置点采用左右对称的四点式布置，悬置软垫的安装位置与同扭矩段常规6挡变速箱完全通用，整车厂在原有车型平台上做适配时不需要改动底盘悬置的安装支架，大幅降低适配改造成本；输出端法兰采用国标180mm端面齿法兰，可直接匹配常规商用车传动轴的连接尺寸，不需要额外制作过渡法兰；径向尺寸上，缓速器部分的最大外径为380mm，

　　在底盘布置时只需要保证缓速器周围预留不小于25mm的散热间隙即可，不会与车架纵梁、油箱等周边部件产生运动干涉。在结构细节处理上，变速箱内部的润滑系统采用飞溅润滑加导油槽结构，可保证缓速器侧的输出轴后轴承在车辆爬坡、下坡等倾斜工况下依然能得到充分润滑，避免长期倾斜运行导致的轴承烧蚀问题；换挡机构的自锁、互锁结构集成在顶盖内部，防止行驶过程中出现跳挡、乱挡问题，同时在倒挡位置加装了倒挡锁装置，防止行驶过程中误挂倒挡；缓速器的转子与定子之间预留了1.5mm的均匀气隙，既保证缓速器的制动效率，又避免长期运行出现转子定子擦碰的故障，气隙尺寸可通过后端的调整垫片进行维护调整，不需要拆解变速箱本体即可完成缓速器的常规维护作业。这类集成结构在实际三维建模过程中，需要重点关注各部件的装配干涉检查，尤其是缓速器转子旋转时与定子、壳体的间隙，换挡机构运动时与周边部件的运动包络，同时要对悬置点、连接法兰的安装尺寸做参数化处理，方便后续不同车型适配时快速调整相关尺寸，减少重复建模的工作量；对于结构设计从业者而言，这类集成结构的建模重点在于传动部件的配合公差设定、运动部件的包络分析，以及安装接口的标准化匹配，建模时需要严格按照实际装车的尺寸链要求设定各部件的配合间隙，避免模型导入装配环境后出现干涉问题，影响后续的仿真分析与工装设计工作。
