异形带腔塑料连接支撑结构件

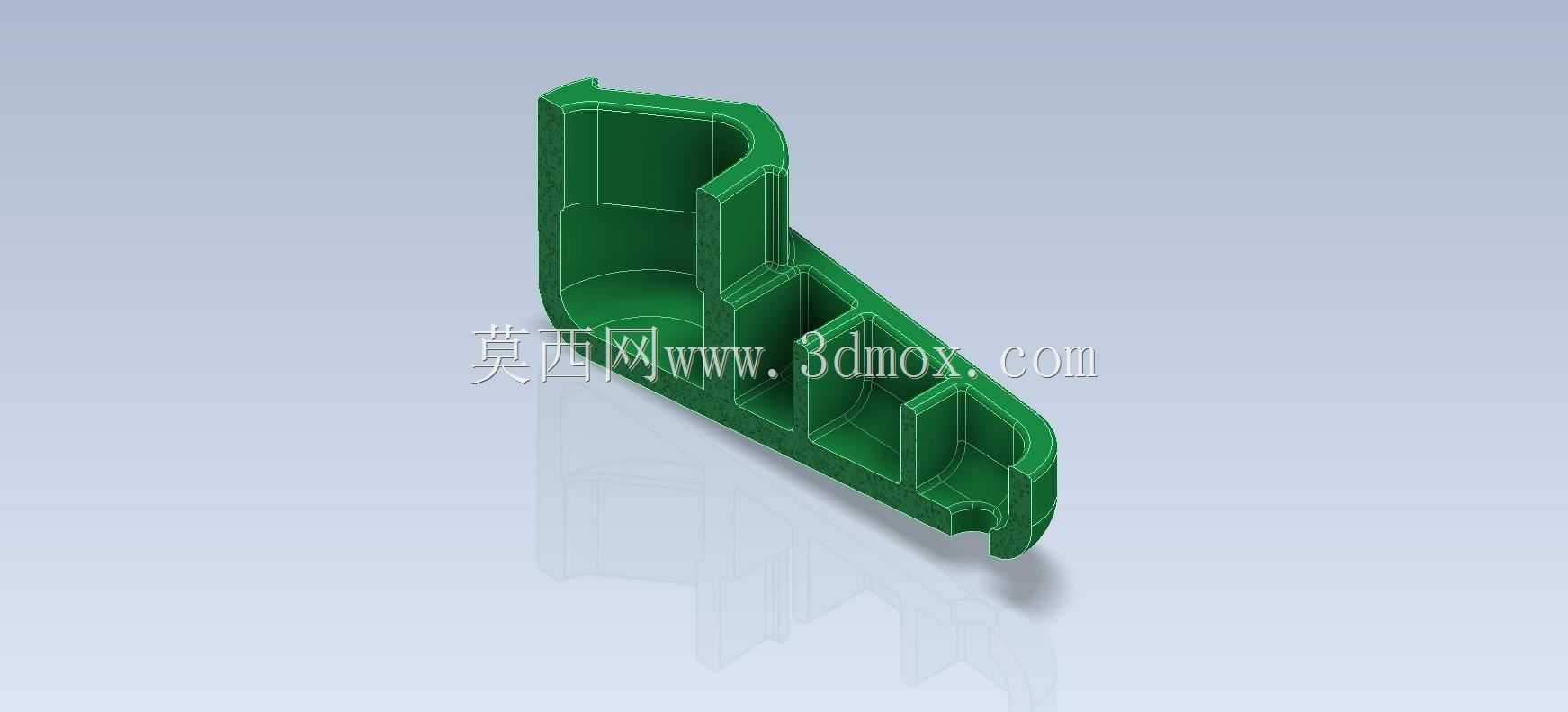

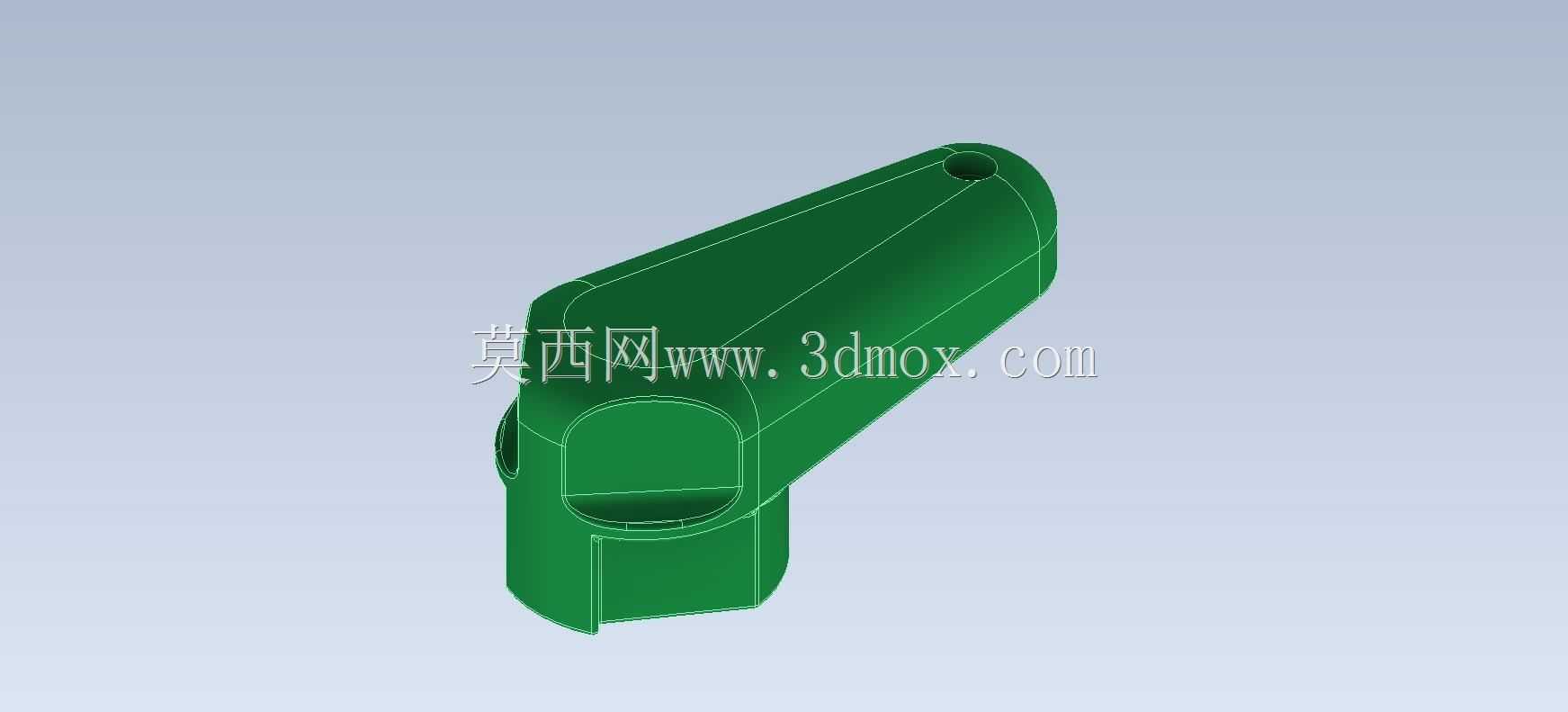

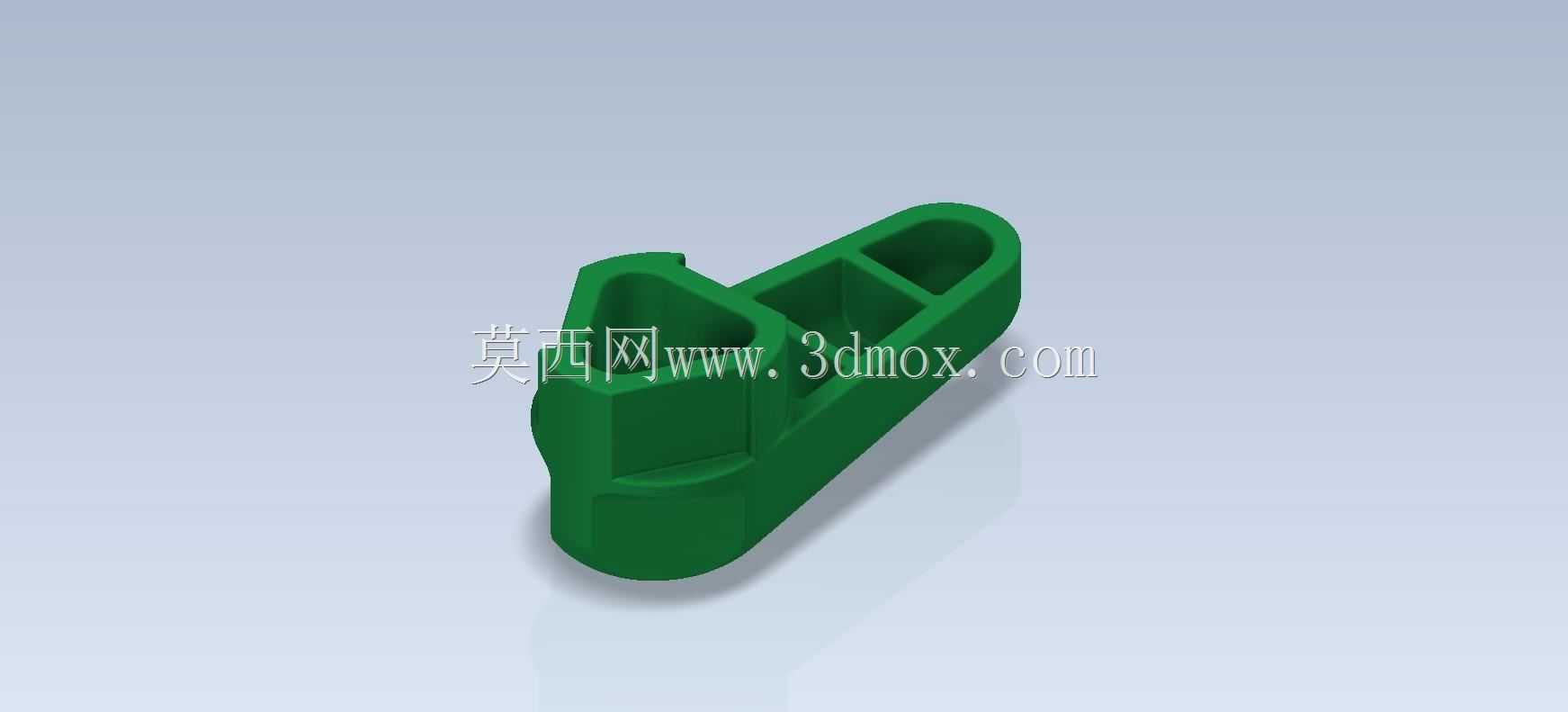

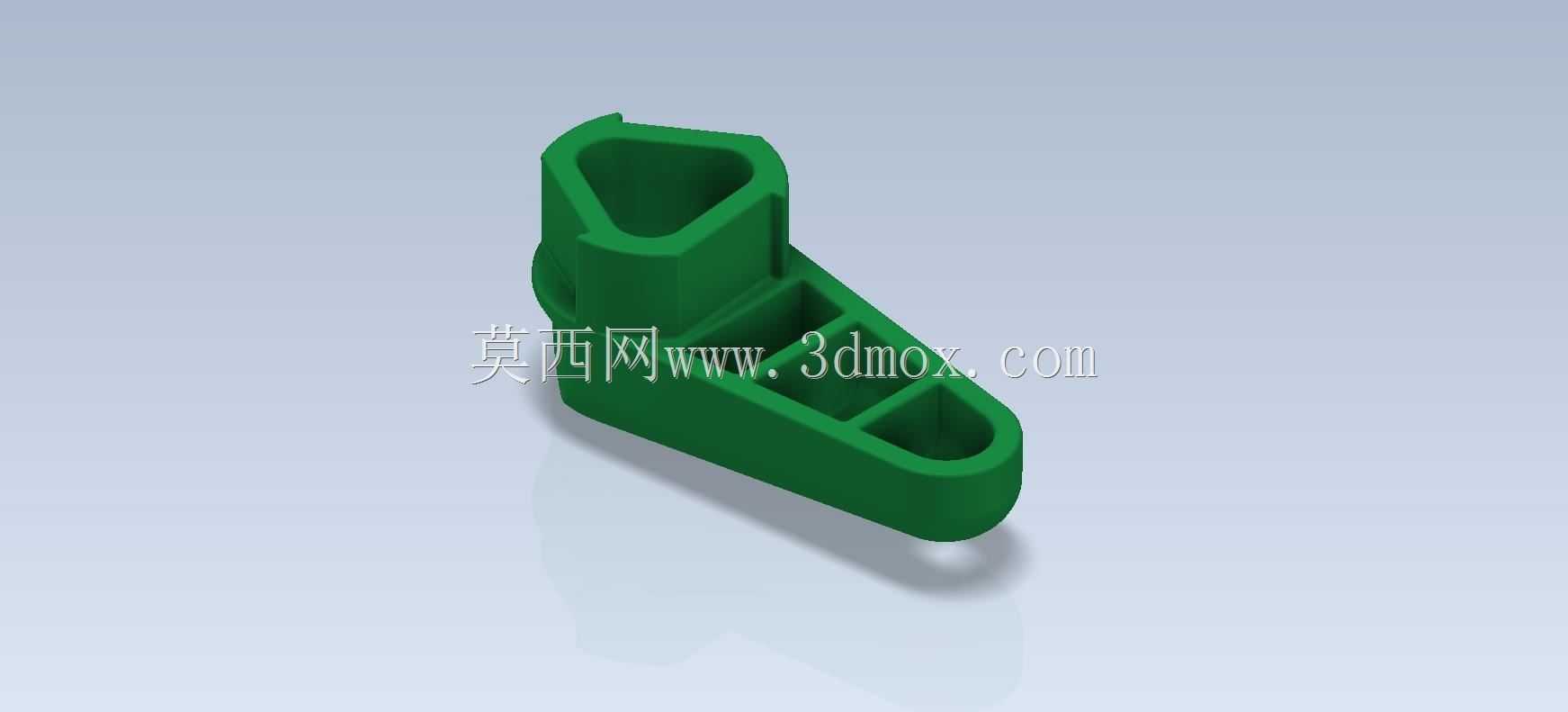

　　该结构件属于小型塑料支撑连接类零件，日常多应用在小型通讯终端内部、便携电子设备的组件固定场景中，也可作为教学实训类的建模练习载体，帮助初学者掌握异形腔体类零件的建模逻辑与结构设计要点。从实际功能来看，零件一端为三角带圆角的封闭腔体结构，腔体内部做了中空减重处理，侧壁保留均匀壁厚，既可以作为插接端套入对应形状的定位柱完成快速装配，也能容纳小型电子元件的引脚或接线端，避免装配过程中线路被挤压破损；另一端为长圆形的敞口槽结构，槽内设置了一道横向加强筋，将长槽分隔为两个独立的小腔室，既可以作为卡扣位与设备壳体上的凸台卡合固定，也能穿入小型固定螺丝完成二次锁紧，双重固定结构能有效避免设备受振动时零件出现松脱移位。

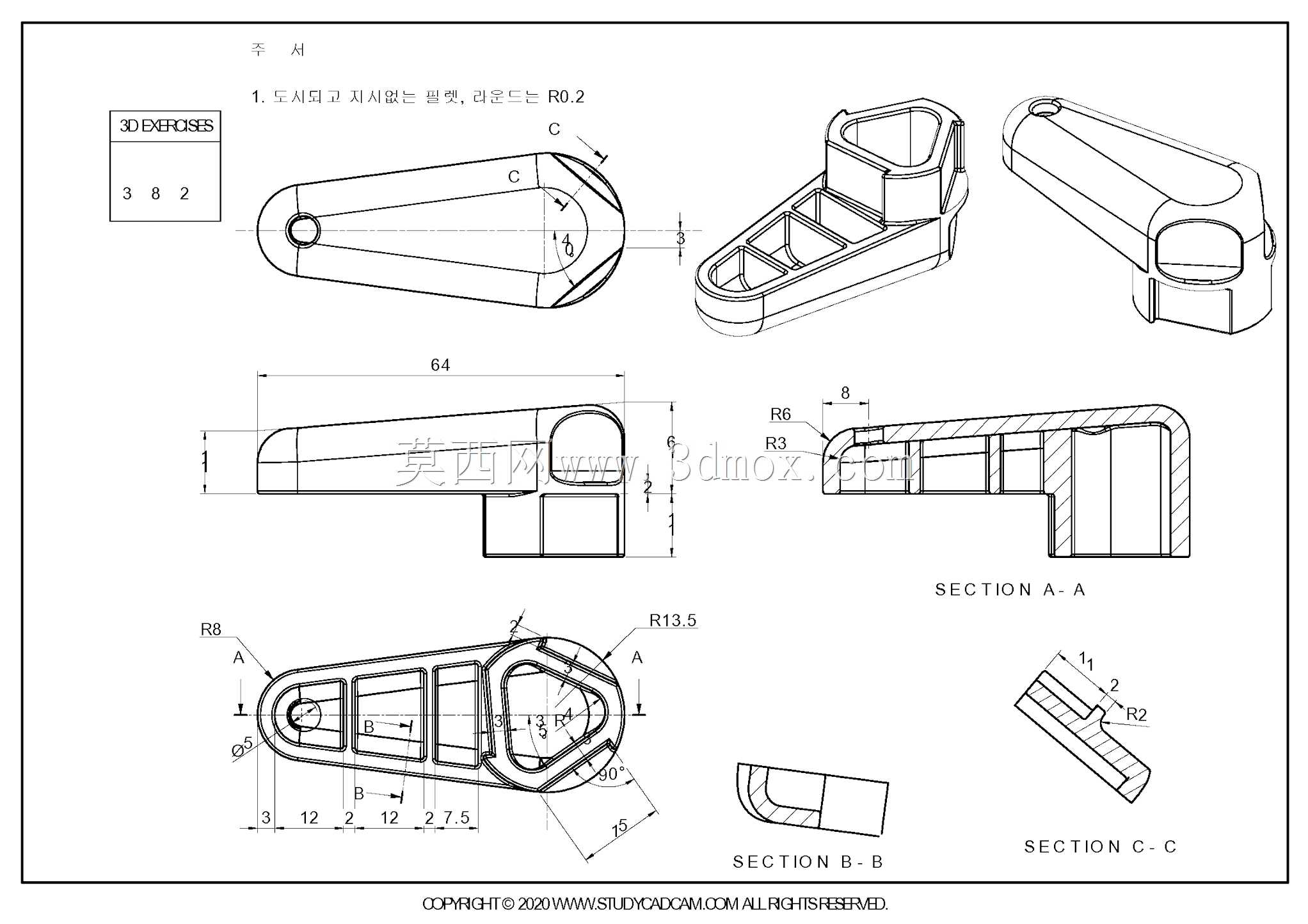

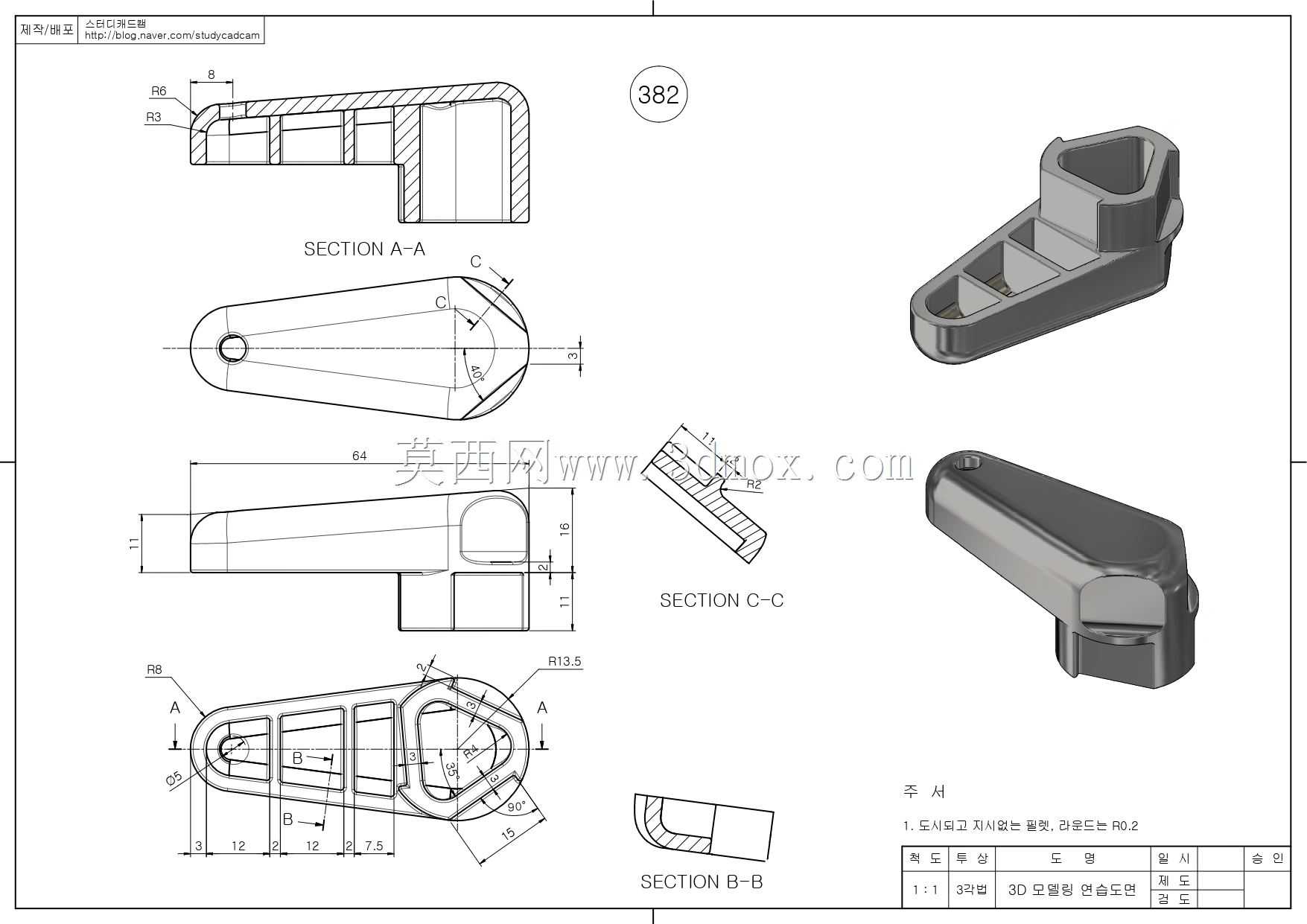

　　设计过程中首先要考虑注塑成型的工艺要求，所有转角位置均做了R2-R3的圆角过渡，避免注塑时出现应力集中导致的开裂问题，同时也能减少成型后零件的翘曲变形量；整体壁厚控制在2.5mm左右，中空腔体的内壁拔模斜度设置为1.5°，方便注塑完成后零件顺利脱模，不会出现粘模导致的结构缺损。零件的整体长度约为65mm，三角端的最大外接圆直径约为28mm，长圆形端的宽度约为20mm，整体高度约为32mm，安装时需要预留的边界空间为长75mm、宽30mm、高35mm，装配时不会与周边其他小型元件产生空间干涉。

　　从结构强度角度考虑，零件三角端与长圆端的衔接位置做了加厚过渡处理，衔接处的壁厚比常规位置厚0.8mm，能承受日常使用中约15N的侧向拉扯力，不会出现衔接处断裂的问题；长槽内的加强筋高度与槽深保持一致，厚度为1.8mm，既不会因为筋位过厚导致注塑时出现表面缩痕，也能有效提升长槽部分的抗形变能力，当卡合结构受到挤压时，长槽侧壁不会出现过度张开导致卡扣松脱。零件表面做了哑光蚀纹处理，不需要额外的表面喷涂工序，注塑完成后即可直接装配使用，能有效降低批量生产的加工成本。

　　在实际建模练习过程中，这类零件可以帮助从业者掌握多实体组合、抽壳、筋特征、圆角过渡等常用建模命令的使用技巧，同时也能理解注塑件设计中壁厚均匀、拔模斜度、加强筋设置等工艺要求，避免建模完成后出现无法开模、成型缺陷等实际生产问题。在设备装配场景中，这类小型塑料支撑件虽然单个成本不高，但直接影响内部组件的固定稳定性，设计时需要充分考虑装配公差，插接端的尺寸公差控制在±0.1mm，卡扣位的配合公差控制在±0.15mm，既能保证装配时的顺畅度，也能避免装配后出现松动异响的问题。
